Revit Familien importieren

[Holger Kreienbrink]

Es kann vorkommen, dass es bestimmte Objekte nur im Revit-Familienformat RFA gibt. Mit Archicad lesen Sie diese Objekte ein und wandeln sie in GDL Obekte um. Ab Archicad 25 ist die Schnittstelle fester Bestandteil, in Archicad 24 müssen Sie diese nachträglich installieren. Sie finden Sie, wenn Sie im Hilfe-Menü Nach Updates suchen.

• Gehen Sie auf  Ablage> Bibliotheken und Objekte> RFA als GDL Objekt importieren...

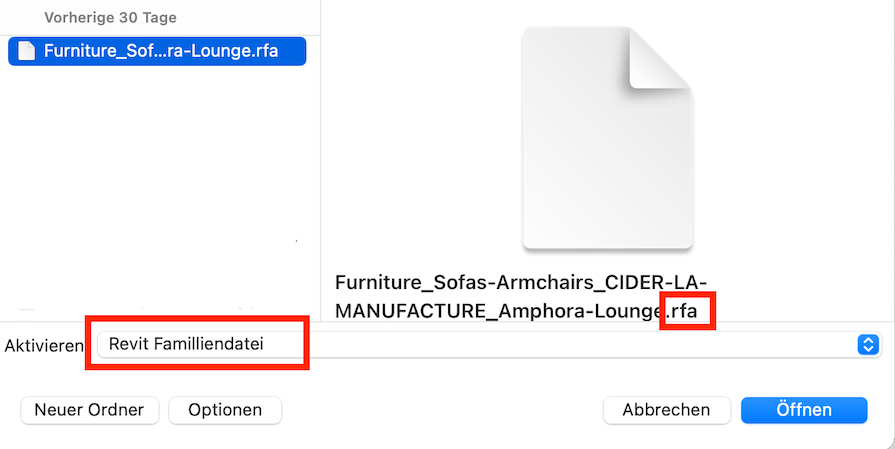

• Wählen Sie die RFA Familiendatei aus und öffnen Sie sie.

• Archicad liest das Objekt und schlägt Ihnen vor, als was es importiert werden soll (optimale Annäherung). Die Auswahl können Sie wenn nötig ändern.



  • Objekt


  • Tür


  • Fenster


  • HKLSE-Objekt

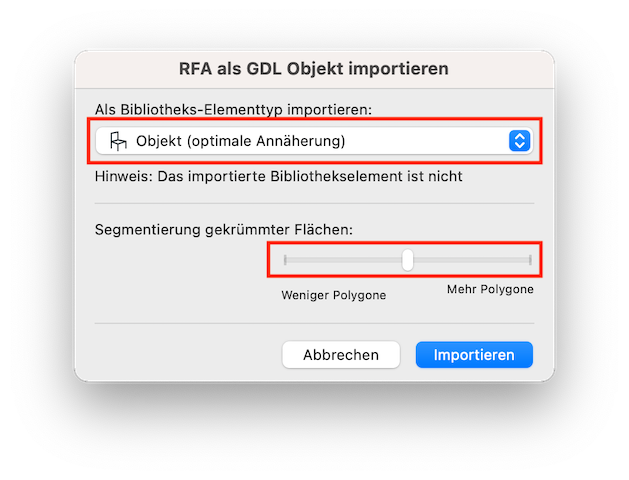

• Darunter legen Sie fest, wie segmentiert gekrümmte Flächen übernommen werden sollen. Diese Einstellung beeinflusst die Darstellung, aber auch die Dateigröße. Sie können aber auch später noch im Objekt die Auflösung ändern.

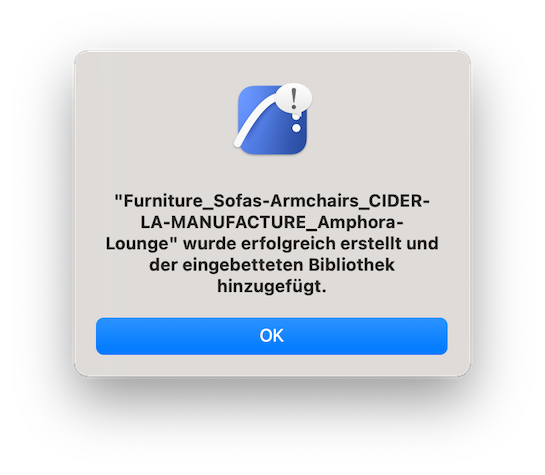

• Das Objekt wird in der eingebetteten Bibliothek abgelegt.

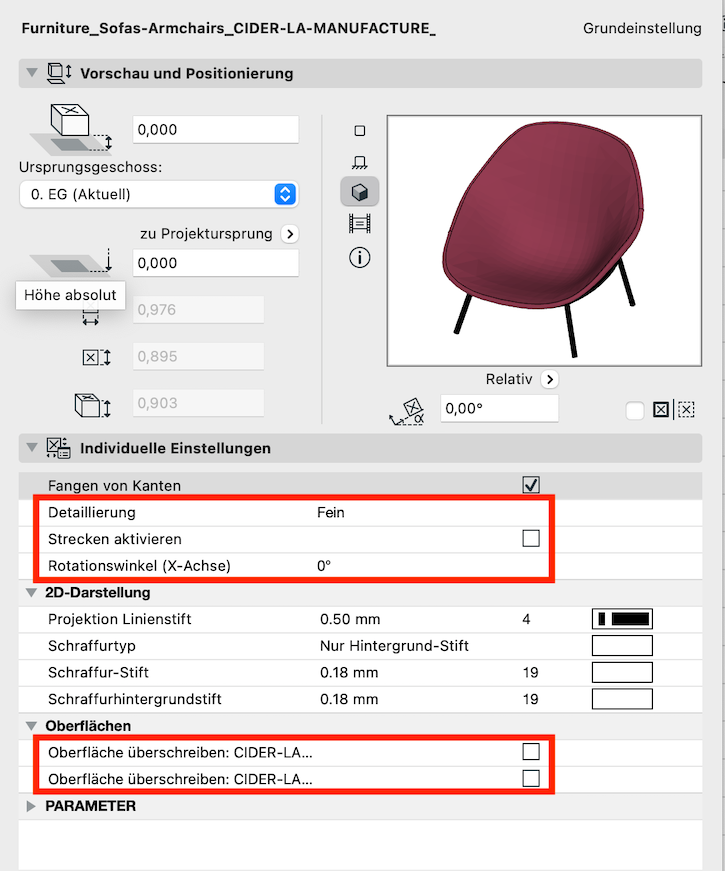

• Detaillierung: wählen Sie aus drei unterschiedlichen Darstellungsgraden.


• Strecken aktivieren: Das Objekt ist in der Größe gesperrt. Nach dem Aktivieren der Checkbox können Sie es strecken.


• Rotationswinkel: Hierüber drehen Sie das Objekt um die X-Achse, können es also auch auf den Kopf drehen.


• Oberfläche überschreiben: Das Objekt bringt seine Materialinformationen mit. Mit dieser Checkbox überschreiben Sie die ursprüngliche Oberfläche und wählen eine Oberfläche von Archicad aus.

Die Grundrissdarstellung erstellt Archicad bei RFA-Objekten immer aus der Draufsicht.

Die Screenshots wurden in Archicad Version 25 erstellt
