Eigene Text-Linie und gebogene Texte- Linie erstellen

[Sylvia Kammeter]

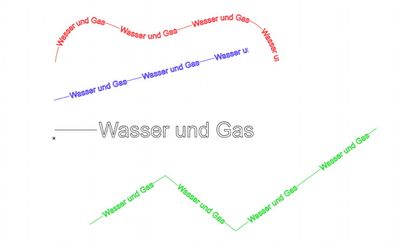

In diesem Beitrag möchten wir Ihnen zeigen, wie es möglich ist in Archicad gebogene Texte zu verwenden.

Dazu erstellen wir eine eigene Linie, die den Text enthält.

Wo finde ich diesen Befehl?

• Gehen Sie in das Objektwerkzeug und wählen Sie dort das Objekt Text 3D aus.


• In den Objekteinstellungen unter Text 3D Einstellungen können Sie beim Parameter Text Ihren eigenen Text definieren. In unserem Beispiel möchten wir eine Gas/Wasserleitung definieren und im Grundriss darstellen und wählen daher den Text Wasser und Gas.


• Platzieren Sie das definierte Objekt im Grundriss. Achten Sie dabei darauf, dass Sie das Objekt direkt am Archicad Ursprung einsetzen.

• Um den Text in der Draufsicht im Grundriss darzustellen, gehen Sie in die 3D Perspektiv- Einstellungen und nehmen Sie dort die entsprechenden Einstellungen vor.

• Nun sichern Sie diesen Ausschnitt mit Ihrem Textobjekt auf einem Arbeitsblatt: gehen Sie dazu in Ihrem 3D Fenster, in dem Sie den Text in der Aufsicht sehen mit einem Rechtsklick auf die Option Neues 3D Dokument aus 3D.... und erstellen Sie sich ein 3D Dokument.

• Aktivieren Sie das Objekt und zerlegen Sie es in Schraffur und Linien über den Befehl "in 2D Elemente zerlegen", den Sie über > Bearbeiten > Vereinigen & zerlegen finden.

• Aktivieren Sie die Schraffur des Objekts und löschen Sie diese.

• Jetzt können Sie eventuell über das Linienwerkzeug noch weitere Linien zum Schriftzug erstellen.....

• Im Anschluss markieren und kopieren Sie die gewünschte Linienbestandteile (incl. des 3D Textes)


• Und erstellen Sie daraus einen neuen Linientyp:


• gehen Sie dazu über das Menü >Optionen >Element- Attribute >Linien....

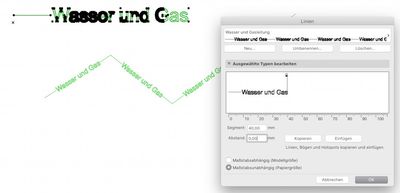

• und erstellen Sie sich dort über "Neu" Ihre eigene Linie mit den Einstellungen “Symbol“ und tragen Sie dort den gewünschten Namen für den neuen Linientyp ein.

• Setzen Sie nun die kopierten Elemente über Einfügen ein.


• Definieren Sie den Abstand auf 0,00, um eine durchgängige Linie ohne Unterbrechungen zu erstellen.


• Bestätigen Sie den Einstellungsdialog mit OK.

• Nun haben Sie den neu erstellten Linientyp nicht nur über das Linienwerkzeug, sondern auch über das Kreis- und Bogenwerkzeug, über das Spline- Werkzeug.... verfügbar.

Sie werden die unzähligen Einsatzmöglichkeiten entdecken.

Bitte beachten Sie dennoch, dass zu komplexe Linientypen die Performance von Archicad beeinträchtigen können.



Viel Spaß damit!

Die Screenshots wurden in Archicad Version 22 erstellt
