Profilierte Rundbögen erstellen

Modellieren Sie aus einer Wand mithilfe des Schalenwerkzeugs einen profilierten Rundbogen.

Wir zeigen Ihnen an einem Beispiel wie man vorgeht.

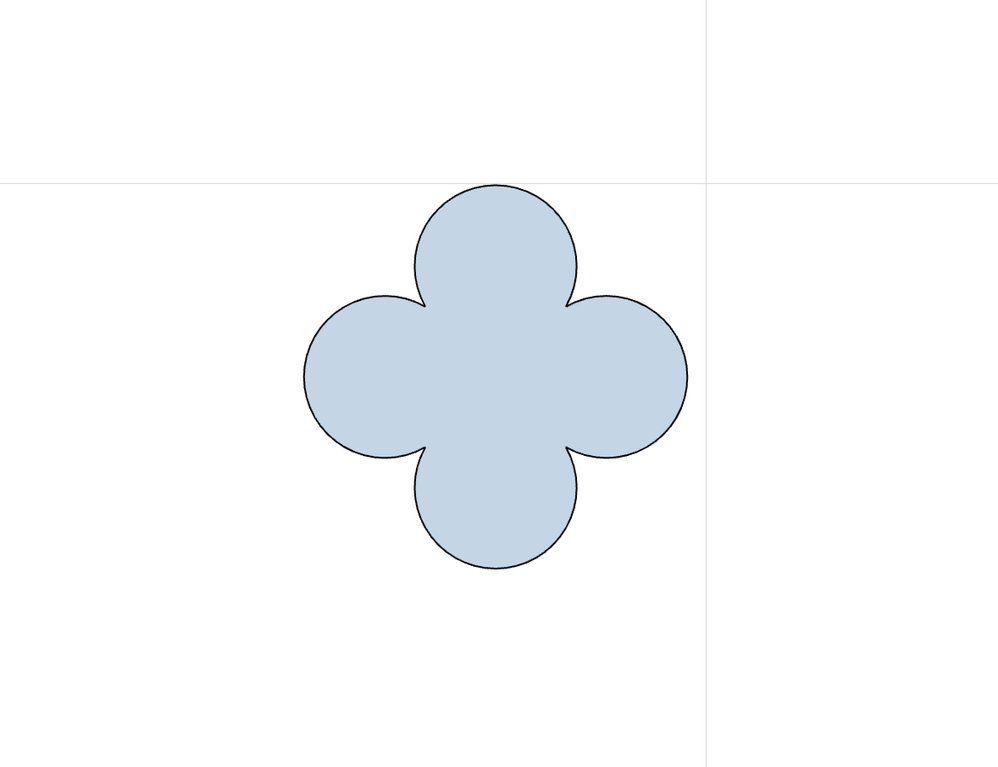

• Zeichnen Sie die gewünschte Form mit Linien-, Polylinen-, Spline- oder Schraffurwerkzeug

• Wählen Sie das Schalen-Werkzeug aus.

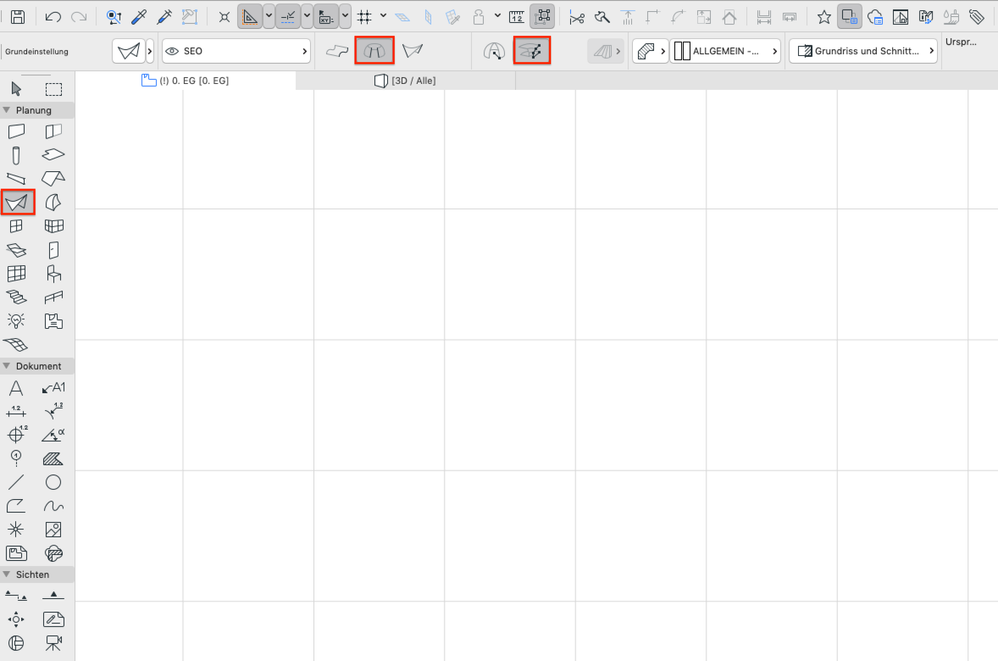

• Stellen Sie die Geometriemethode auf rotiert und die Konstruktionsmethode auf detailliert.


• Legen Sie eine Ebene für die Schale fest, welche Sie später ausblenden können.

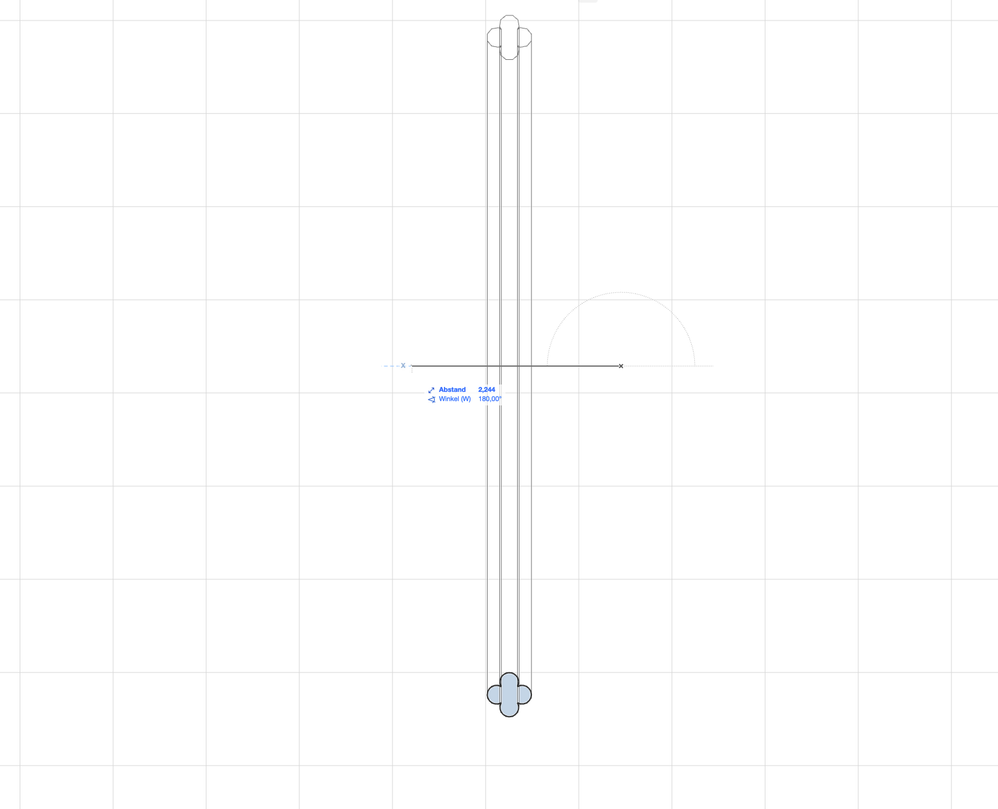

• Klicken Sie mit aktiviertem Zauberstab in vorbereitete Form und bestimmen sie anschließend die Größe des Bogens.


• Beachten Sie, dass die festzulegende Linie den Radius des Rotationskörpers festlegt.

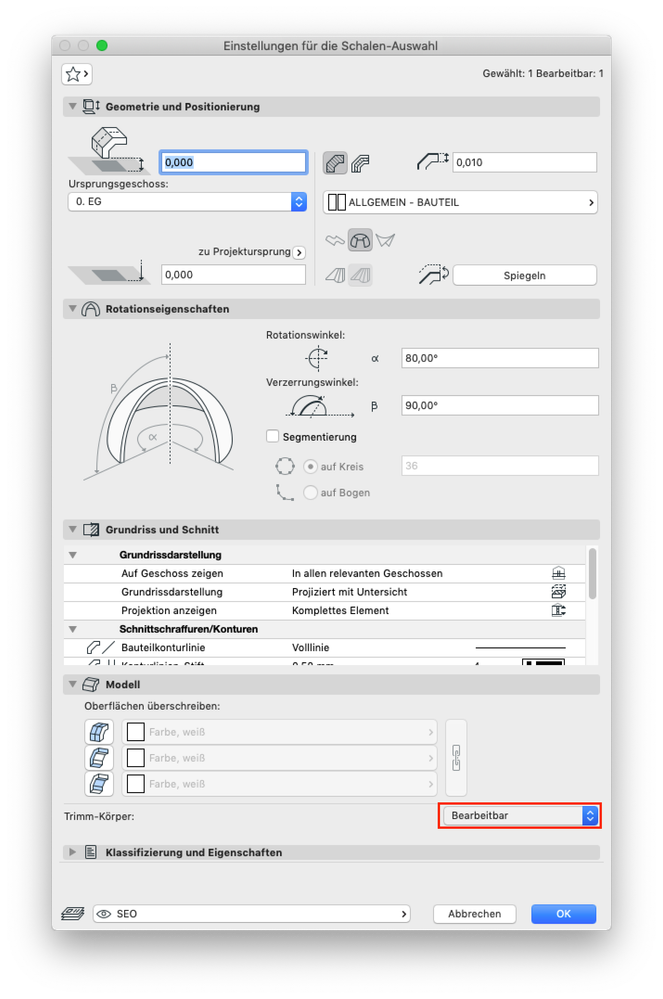

• Öffnen Sie die Einstellungen der erstellten Schale und stellen Sie sicher, dass im Reiter Modell der  Trimm-Körper auf 'Bearbeitbar' gestellt ist.


• Diese Einstellung bestimmt das Endergebnis maßgeblich.

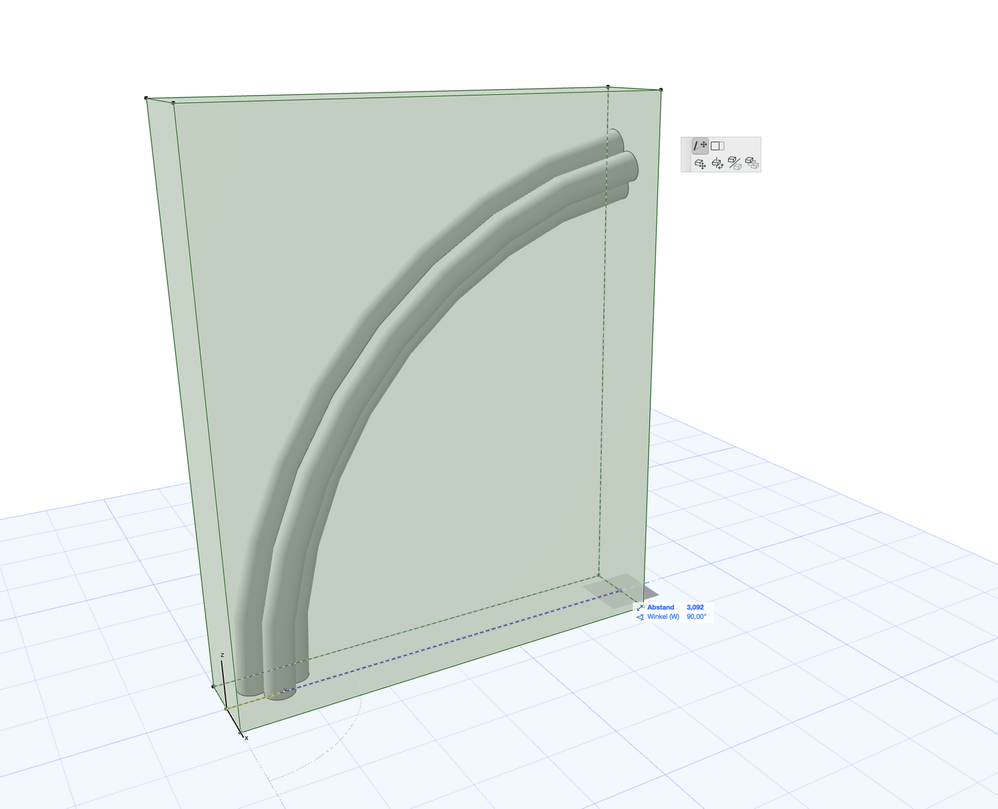

• Im nächsten Schritt wird mit dem Wand-Werkzeug eine Wand über den konstruierten Bogen gelegt. Die Wand muss breiter als die zuvor definierte Schale sein.


• Sie können die Wand im Grundriss oder im 3D-Fenster zeichnen.

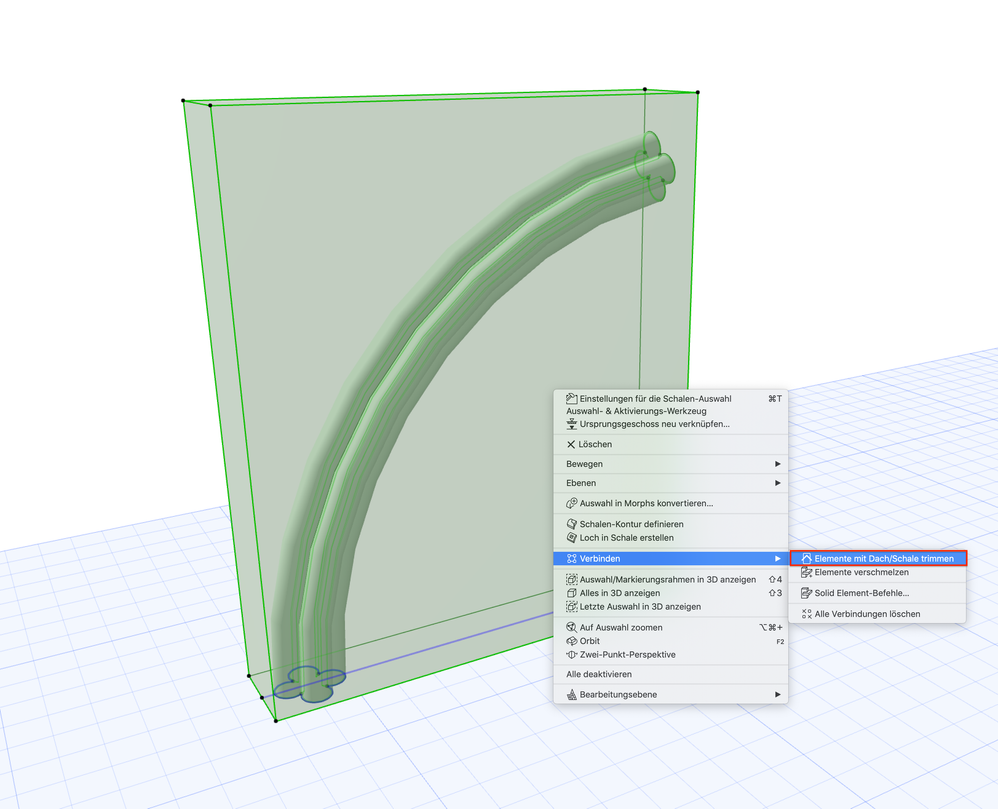

• Aktivieren Sie beide Elemente und wählen Sie den Befehl Elemente mit Dach/Schale trimmen.


• Sie finden den Befehl unter Rechtsklick > Verbinden > Elemente mit Dach/Schale trimmen.

• Spiegeln Sie beide Elemente.


• Blenden Sie anschließend die Ebene, auf welcher die Schale modelliert wurde aus.

• Hier sehen Sie noch eine Alternative, bei welcher die Einstellung des Trimm-Körpers auf Extension nach oben gestellt wurde

Sehen Sie sich für weitere Ideen hierzu noch das folgende Video an.

Die Screenshots wurden in Archicad Version 22 erstellt
