Schornstein mit dem Profil-Manager erstellen

[Holger Kreienbrink]

In der Archicad Bibliothek gibt es ein Objekt "Schornstein". Allerdings hat dieses Objekt keine Auswirkungen auf die Raumstempel, so dass Sie evtl. mit einer zusätzlichen Linie arbeiten müssten, falls der Schornstein in den Raum ragt.

Sie können deswegen oder wenn Sie einen anderen Querschnitt benötigen, den Schornstein mit dem Profil-Manager erstellen.

• Öffnen Sie den Profil-Manager (Fenster >Paletten >Profil-Manager)


• Erstellen Sie ein neues Profil

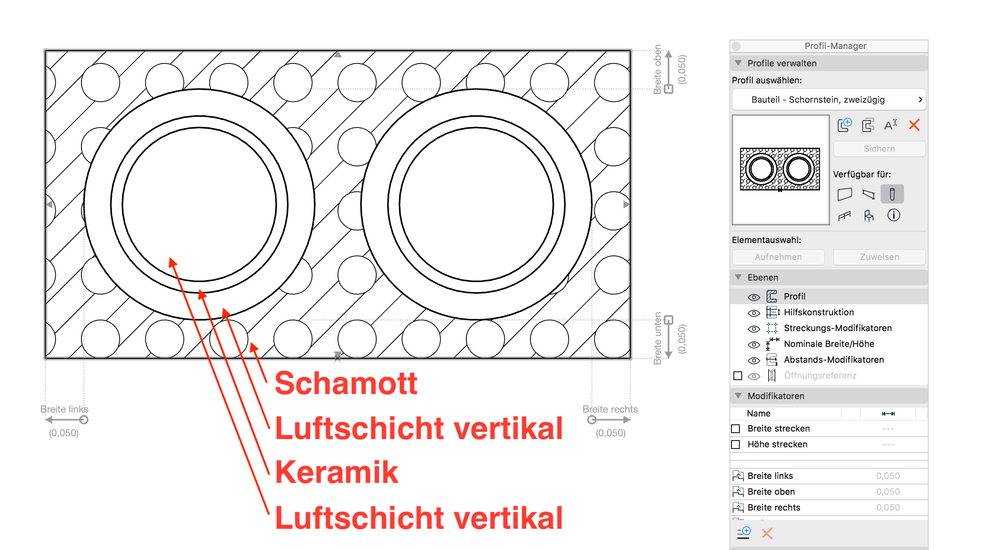

• Geben Sie dem Profil einen Namen und erstellen Sie den Querschnitt des Schornsteins


• Da der Schornstein auch Mauerwerk "durchbrechen" soll, müssen Sie dementsprechend auch alle Bereiche mit einem Baustoff versehen, deren


• In der Archicad 22 Vorlage finden Sie ein Beispiel dafür

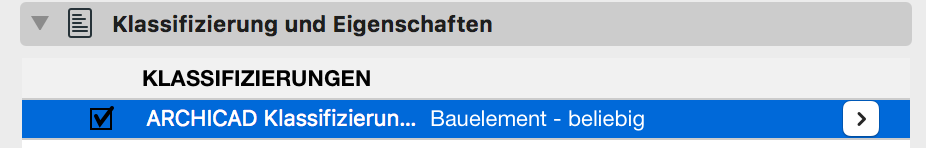

• In Archicad 22 müssen Sie einen Schornstein noch als Bauelement beliebig klassifizieren, da IfcChimney noch nicht verfügbar ist


• In Archicad 23 können Sie es als Schornsteien (IfcChimney) klassifizieren.

• Hier ist der Schornstein in die Flucht einer Wand eingesetzt. Er schneidet die Wand und ragt leicht in den Raum.

Die Screenshots wurden in Archicad Version 18 erstellt
