Melhorias de desempenho no BIMx

[Rita Gurjao]

Baixe o BIMx Desktop Viewer mais recente na página de downloads renovada da Graphisoft. Uma atualização também chegou na Apple App Store.

Recomendamos o uso de computadores da Apple Silicon com base em nossas medições. Este artigo descreve como o tempo de carregamento e o desempenho 3D melhoraram no BIMx Desktop Viewer. BIMx iOS também recebeu um aumento de desempenho; veja mais detalhes abaixo.

---

Para os testes de benchmark no BIMx Desktop Viewer, usamos um Mac mini (final de 2020) equipado com o seguinte:

• Processador M1 com 8 núcleos de CPU e 8 núcleos de GPU
• 16 GB de memória unificada
• 1000GB de SSD

Espera-se um desempenho ainda melhor em dispositivos macOS com chip M1 Pro, M1 Max e M2.

Realizamos os mesmos conjuntos de testes usando três versões diferentes do BIMx Desktop Viewer:

• BIMx Desktop Viewer  4025 - Intel rodando em simulação Rosetta 2 (versão anterior)
• BIMx Desktop Viewer  4390 - Intel rodando em simulação Rosetta 2
• BIMx Desktop Viewer build  4390 - Apple Silicon rodando nativamente

Os arquivos de teste incluíram:

Escala do projeto	Publicado no Archicad	Tamanho total do arquivo (MB)	Número de modelos 3D	Tamanho do arquivo do modelo 3D (MB)	Número de Leiautes
Pequena escala, design de interiores e comercial	25	253	4	24	14
Pequena escala, residencial	24	309	4	61	23
Médio porte, escritório	24	739	9	178	26
Escala média, uso misto, com muitos Leiautes	20 (legacy)	1630	1	127	161
Grande escala, uso misto, com muitos Leiautes	24	2800	1	170	309
3D em grande escala, cultural e muito detalhado	26	1004	2	590	17

---

1. Maior desempenho 3D graças ao suporte do Apple Silicon

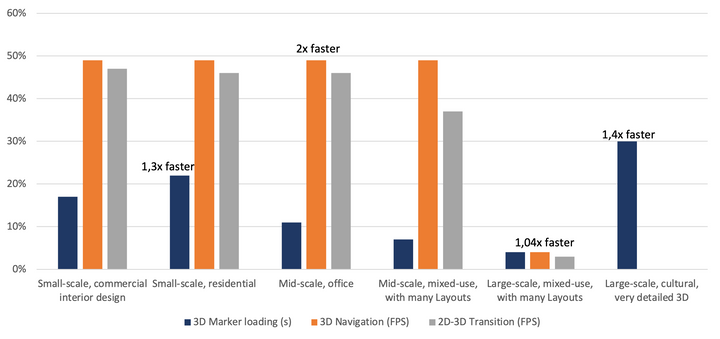

BIMx Desktop Viewer tem melhor desempenho em 3D rodando nativamente em Apple Silicon. Observe que o aplicativo de desktop de última geração está chegando e trará ainda mais aprimoramentos no início do próximo ano! Siga Graphisoft Insights e BIMx News para se manter atualizado. Os gráficos abaixo mostram as melhorias de desempenho 3D obtidas durante os testes, com resultados em quão suave a experiência de navegação é medida em quadros por segundo (FPS)  enquanto explora o modelo virtual e o carregamento do marcador 3D em segundos.Os valores da linha de base foram medidos no BIMx Desktop Viewer 4390 Intel em execução emulado, e as porcentagens abaixo mostram o quanto o produto da Apple Silicon é mais rápido.

Por exemplo, um aumento de desempenho de 50% significa exibir todos os marcadores em 1 segundo em vez de 2, ou 60 FPS em vez de 30 (em outras palavras, uma experiência de navegação duas vezes mais suave).

Valores percentuais mais altos significam melhor desempenho.

A execução nativa em Apple Silicon também reduz o uso de memória (RAM) em até 30%.

Notas:

• Fizemos as medições de FPS de navegação e de transição 2D para 3D com oclusão de ambiente ativa  (renderização em tempo real do BIMx) e os marcadores foram desativados (que foram medidos separadamente).
• Navegação no teste significa panorâmica. Usamos uma tela de 1680x1050p durante as medições. No caso de telas de alta resolução e/ou telas retina, rodar nativamente no Apple Silicon pode resultar em um aumento menor de FPS.

---

2. Carregamento mais rápido no BIMx Desktop Viewer

O carregamento é visivelmente mais rápido no BIMx Desktop Viewer rodando nativamente no Apple Silicon. O carregamento do modelo legado também foi otimizado em todas as plataformas de desktop.

O BIMx pode abrir modelos legados apenas em 3D e hipermodelos publicados de todas as versões do Archicad (e a partir do DDScad 18  também). No entanto, os metadados, por exemplo, informações de elemento para modelos legados somente 3D de hipermodelos exportados do Archicad 22 ou anterior , tiveram que ser convertidos. Esse processo geralmente é feito em alguns segundos, mas pode levar de 1 a 2 minutos no caso de projetos maiores.

• Agora o BIMx carrega esses modelos legados sem a etapa de conversão nos  sistemas operacionais Windows e macOS . Também planejamos introduzir essa otimização no BIMx Web Viewer no BIMx Model Transfer no início do próximo ano, onde o tempo de carregamento é ainda mais importante.
• Além disso, o suporte do Apple Silicon reduz ainda mais o tempo de abertura de todos os modelos.

Os gráficos abaixo mostram as melhorias de desempenho obtidas durante os testes, com resultados de até 76% de aumento na velocidade (valores base do BIMx Desktop Viewer 4025). O quarto é o único modelo legado na comparação, portanto, a etapa "Convertendo…" não é necessária ao carregar o índice dos outros modelos.

Por exemplo, um aumento de desempenho de 50% significa 5s de espera em vez de 10s (duas vezes mais rápido, em outras palavras) até que a lista de itens do editor apareça.

Índice de hipermodelo aberto (lista de itens do editor) - medido em segundos.
Valores percentuais mais altos significam carregamento mais rápido.

Modelo 3D aberto - medido em segundos.
Valores percentuais mais altos significam carregamento mais rápido.

---

3. Navegação 3D mais suave no BIMx iOS

Baixe o aplicativo iOS mais recente da Apple App Store . Essa otimização também estará disponível no aplicativo Android em breve.

Apresentamos uma melhoria de desempenho 3D para uma experiência de navegação mais suave.
É mais perceptível em modelos que consistem em muitos, principalmente elementos de geometria simples. Dependendo da complexidade do modelo, esta atualização pode aumentar os quadros por segundo (FPS) várias vezes . Exiba até mesmo centenas de milhares de elementos de geometria simples com muito mais eficiência.

• Por exemplo, um projeto de tamanho urbano que consiste em 325.000 elementos e vários edifícios grandes (de 60 a 80 andares)  pode ser exibido com valores de FPS até dez vezes maiores , atingindo 60.
• Por outro lado, a melhoria do desempenho é menos perceptível em  modelos 3D complexos e detalhados, incluindo muitos objetos diferentes e detalhados com alto número de polígonos (por exemplo, esculturas na reforma de um edifício cultural clássico).
• Modelos 3D menos complexos, como em projetos residenciais, continuam trabalhando com FPS máximo — dependendo do hardware.

As medições de aumento de FPS abaixo são feitas no BIMx 4506 em um iPad Pro 2021 com um chip M1 e 8 GB de RAM.

Os valores da linha de base foram medidos no BIMx iOS versão 4362. A atualização em iPads e iPhones com menos memória e chips mais antigos pode resultar em uma diferença mais perceptível em relação à versão BIMx anterior, dependendo da complexidade dos modelos 3D (número do elemento, tipo do elemento, polígonos).

Nenhum desses modelos precisava de Data Streaming; O BIMx carregou o 3D completo em todos os casos.

Por exemplo, um aumento de FPS de 60% significa 60 FPS em vez de 24 - navegação quase três vezes mais suave.

Valores percentuais mais altos significam melhor desempenho.

Veja os números de elementos , tipos e números de polígonos nos modelos 3D mencionados no gráfico abaixo. Apresenta a relação entre elementos construtivos básicos (paredes, lajes, etc) e outros (móveis, fachadas, morphs, etc). Os valores do polígono/elemento  destacam por que essa otimização é tão significativa no primeiro modelo e por que não é no caso do outro exemplo. Os outros dois modelos no diagrama consistem em 97.000 e 56.000 elementos e as proporções elemento/polígono estão entre os dois exemplos descritos abaixo.

	Vários edifícios grandes		3D Complexo e detalhado
	Elementos	Polígonos	Elementos	Polígonos
Paredes	230 000	1 510 100	8 000	493 700
Pilares	1 500	11 600	2 000	19 600
Vigas	34 800	853 100	6 300	267 700
Lajes	52 000	619 200	2 400	110 500
Outros	6 000	609 600	19 300	36 040 010
Tudo	325 000	3 600 000	38 000	36 930 000
Elementos básicos de construção	98,1%	83,1%	49,3%	2,4%
Polígono médio / elemento	11		971

Recomendações:

• Use a Contagem de Polígonos no Archicad Goodies para rastrear e otimizar a complexidade do modelo 3D.
• Coloque os mesmos objetos  várias vezes em vez de cópias ligeiramente modificadas/agrupadas ou outro tipo de elemento como Morphs. Na exportação BIMx do Archicad, os objetos idênticos são mesclados e apenas as instâncias são representadas em 3D, o que resulta em melhor desempenho de navegação e tamanhos de arquivo menores.
