Interaktive Etiketten in BIMx

[CWagner]

Mit dem am 27. September 2023 veröffentlichten BIMx Update wurden einige neue Funktionen implementiert. Alle neuen Funktionen werden unter BIMx News aufgelistet. In diesem Artikel wird die Funktion und Vorgehensweise der interaktiven Etiketten beschrieben.

Alle BIMx Applikationen stehen kostenfrei zur Verfügung. Unter den folgenden Links können diese heruntergeladen oder aktualisiert werden:

Mobil:

• iOS – Apple App Store
• Android – Google Play Store

Desktop:

• macOS – Apple App Store
• Windows – Microsoft Store

Web:

•  BIMx Model Transfer

Wie interaktive Etiketten funktionieren

Bisher wurden assoziative Elementinformationen nur im 3D Model von BIMx angezeigt. Jetzt können aus Archicad 27 erstellte BIMx Hyper-Modelle, mit Hilfe von interaktiven Etiketten, auch BIM Informationen auf 2D Layouts anzeigen.

Die interaktiven Etiketten können in den Einstellungen der BIMx App mit der Schaltfläche Etiketten aktiviert werden:

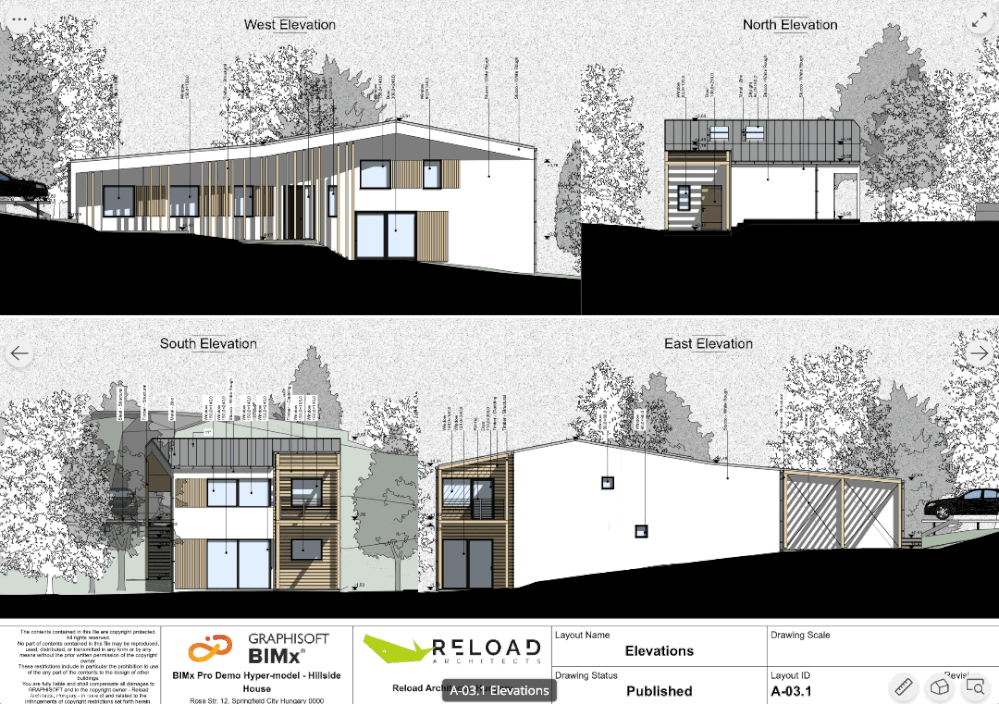

Wenn dieser Regler aktiviert wurde, werden die Etiketten mit einem interaktiven blauen Rechteck auf jedem Layout hervorgehoben. Dadruch können assoziative Elementinformationen mit einem Klick auf das blau hervorgehobene Etikett geöffnet werden. Zusätzlich kann eine animierte Navigation von der 2D- zur 3D-Darstellung aktiviert werden, wenn das 3D Ikon in dem Elementinformationsfenster geklickt wird. Das Layout wird transparent über das 3D Modell gelegt, während BIMx auf die assoziierte Elementauswahl zoom und diese grün hervorhebt.

Wie Etiketten in Archicad erstellt warden müssen, um die interaktiven Etiketten in BIMx nutzen zu können:

Die interaktive Etiketten Funktion steht nur für Etiketten zur Verfügung, welche assoziativ zu einem 3D Element gesetzt wurden. Etiketten können in Grundrissen, Schnitten, Ansichten, Innenansichten und 3D Dokumenten platziert werden. Anschließend können diese Ausschnitte als Zeichnung auf dem Layout platziert, zu dem Publisher-Set verknüpft und in Archicad 27 durch den Publisher publiziert werden. Damit Elementinformationen in BIMx Hyper-Modell mit exportiert werden, muss in den Publisher-Set Einstellungen unter den Unterpunkt Info-Set die gewünschten Daten ausgewählt werden. Die im Publisher-Set angezeigen Info-Sets entsprechen den in der Archicad Datei vorhandenen Klassifizierungen und Eigenschaften, sowie Auswertungen.

Interaktive Etiketten stellen Informationen für die Elemente zur Verfügung, welche im publizierten 3D Modell sichtbar sind.

Autotext- und Symbol-Etiketten machen es möglich, dass BIM Informationen von den folgenden Archicad Elementen schnell zugreifbar sind:

• Fassaden Details
• Mehrschichtige Bauteil-Informationen
• Tragwerk-Informationen
• Fliesenbeläge und Wandbekleidungen
• Fenster- und Tür-Eigenschaften
• Elementklassifikationen
• Und viele weitere Informationen

Weitere Informationen zu Etiketten in Archicad, stehen in der Archicad Online Hilfe zur Verfügung.
