Ersatzlasten in Rohrnetze einbinden

[Sarah LF]

Im modernen Wohnungsbau werden aus Effizienzgründen häufig Regelgeschosse geplant. Um Ihren Konstruktionsaufwand unter diesen Voraussetzungen noch weiter zu reduzieren, bietet DDS-CAD Ihnen die Option, die identischen Bauteile der Geschosse als 'Ersatzlast' in die Planung einzubeziehen. Dieser Techniktelegramm-Beitrag erläutert dies beispielhaft für das Gewerk Sanitär.

---

Voraussetzung

• Das Gebäudemodell ist erstellt.
• Die Sanitärinstallation im ersten Regelgeschoss ist abgeschlossen und die entsprechenden Lasten sind bekannt.
• Die Steigleitungen in der aktuellen Etage sind erstellt.
• Wir befinden uns im Gewerk 'Heizung/Sanitär'.

---

Ersatzlast manuell setzen

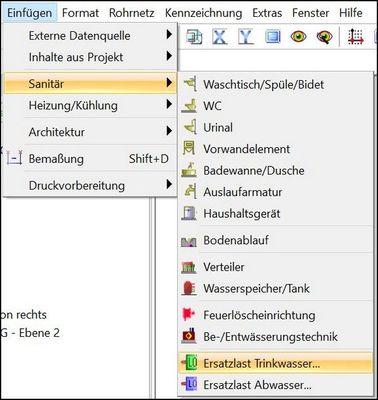

• Klicken Sie in der Menüleiste auf 'Einfügen'. Eine Auswahl erscheint.
• Wählen Sie 'Sanitär'. Eine weitere Auswahl erscheint.

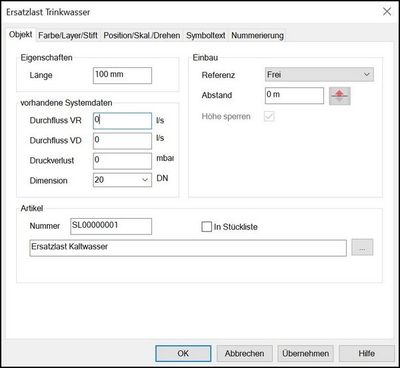

• Wählen Sie 'Ersatzlast Trinkwasser...'. Es öffnet sich der Dialog 'Ersatzlast Trinkwasser'.

• Definieren Sie die Systemdaten und die Einbauhöhe.
• Bestätigen Sie die Eingaben mit 'OK'. Es schließt sich der Dialog 'Ersatzlast Trinkwasser'.

• Positionieren Sie die 'Ersatzlast' mit einem Linksklick im Modell.

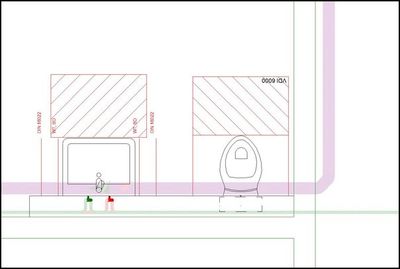

Sie können die Ersatzlast wie jedes andere Sanitärobjekt an das Rohrnetz anschließen.

---

Ersatzlast als Endobjekt verwenden

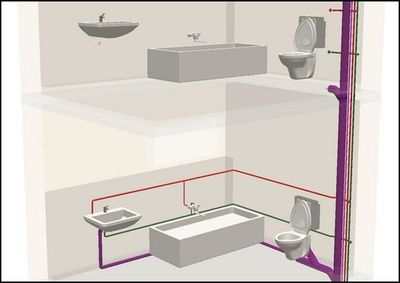

Alternativ zur freien Platzierung einer 'Ersatzlast' können Sie diese auch direkt ins Rohrnetz integrieren. Hier erfolgt dies am Beispiel einer Abwasserleitung. Gehen Sie dazu wie folgt vor:

• Konstruieren Sie wie gewohnt die Rohrleitung. Die Funktion ist noch aktiv.

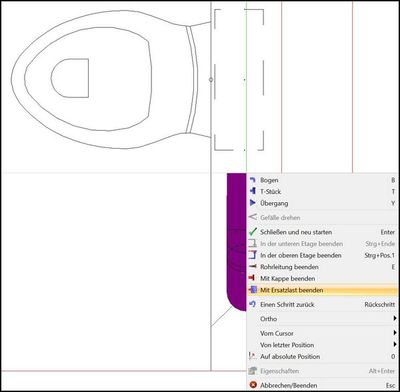

• Führen Sie einen Rechtsklick aus. Das Kontextmenü öffnet sich.

• Wählen Sie 'mit Ersatzlast beenden'. Es öffnet sich der Dialog 'Ersatzlast Abwasser'.
• Definieren Sie die Systemdaten.
• Bestätigen Sie Ihre Eingaben mit 'OK'. Es schließt sich der Dialog 'Ersatzlast Abwasser'

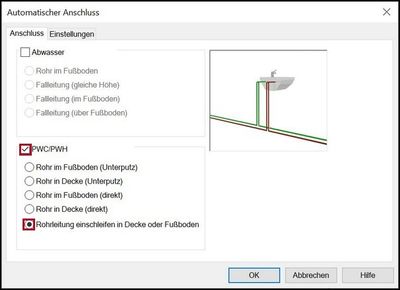

• Wechseln Sie in die Registerkarte 'Anschluss'.
• Wählen Sie die gewünschte Anschlussart und bestätigen Sie die Eingabe mit 'OK'. Es schließt sich der Dialog 'Automatischer Anschluss' und der Anschluss wird durchgeführt.

Der Beitrag bezieht sich auf die DDScad Version 15 und wurde im August 2020 veröffentlicht.
