Representação: Plantas com efeito de Ilustração

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim criar plantas com efeito de ilustração.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


Em estudos de projeto, sentimos a necessidade de modificar a representação dos desenhos gerados pelo computador, para torna-los mais facilmente compreendidos para diferentes objetivos. Por isso, hoje vou te mostrar uma forma de alcançarmos uma representação de desenhos no Archicad que nos remeta a um desenho à mão livre! Neste exemplo, vamos usar a modelagem feita para o Treinamento Essencial da Graphisoft.

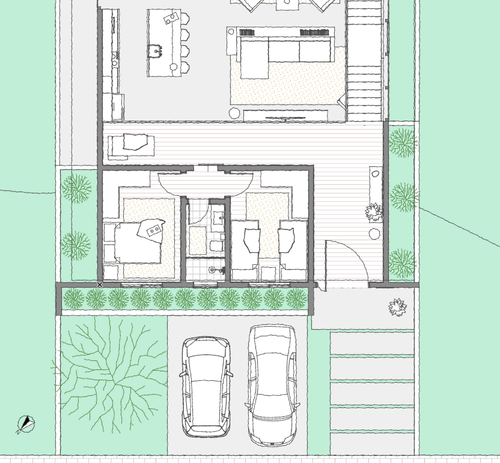

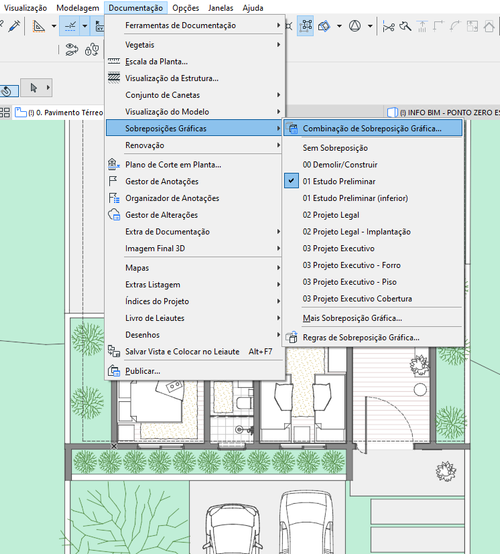

Para fazermos isso, vamos utilizar o filtro de Sobreposição Gráfica clicando em Documentação > Sobreposições Gráficas > Combinações de Sobreposições Gráficas.



Imagem 01.png



Defina a Sobreposição Gráfica



Vamos selecionar a sobreposição gráfica do Estudo preliminar e vamos criar uma nova regra, indicada no item a seguir:



Imagem 02.png

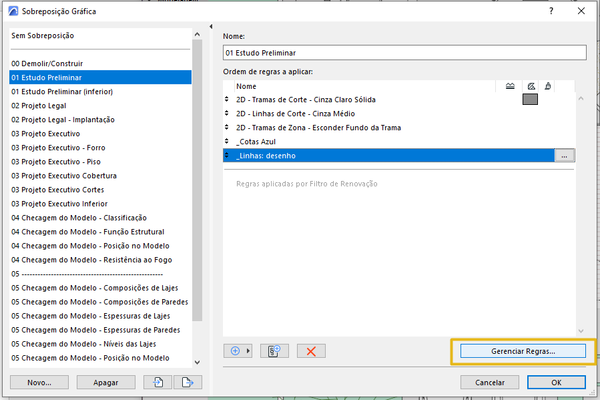

Dê um nome a sua nova regra. Aqui, você é livre para usar a nomenclatura que preferir e escrever o que quiser e, após criada, com ela selecionada, vamos clicar em "Gerenciar Regras".



Imagem 03.png

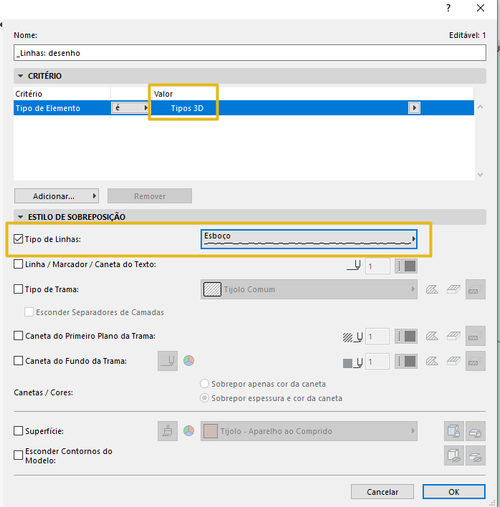

Agora, vamos definir os critérios necessários para que possamos representa-los com linhas de desenho. Em Tipo de Elemento, vamos escolher "Tipos 3D", pois queremos que toda a nossa modelagem fique com linhas de desenho, mas que nossa documentação fique com a aparência de linhas convencionais.



Em "Estilo de sobreposição", vamos habilitar para sobrepor o tipo de linha e vamos substituir de linha contínua para "Esboço".



Imagem 04.png

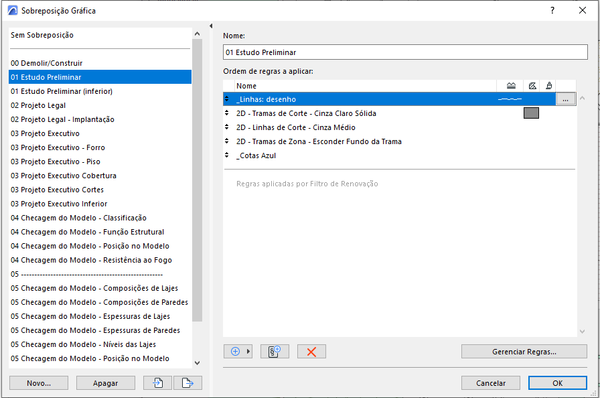

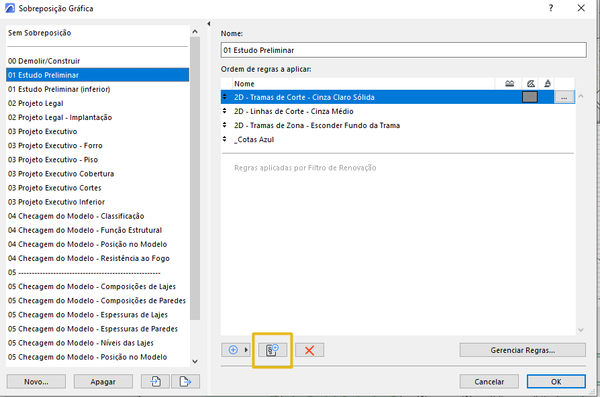

Por fim, vamos alterar a ordem dessa regra criada e vamos coloca-la no topo da nossa ordem, para que outras regras não se sobreponham a ela:



Imagem 05.png



Imagem 06.png



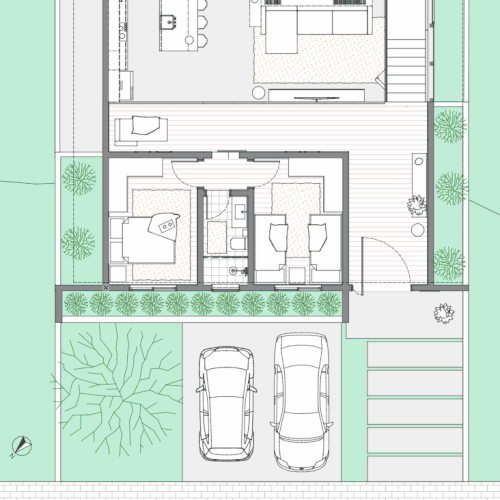

Agora, é só aproveitar!
