DWG-Import als Zeichnung mit Vermessungspunkt-Georeferenzierung

[Andrej Berger]

Hallo zusammen,

wie kann ich in Archicad 29 eine DWG-Datei so importieren, dass sie als Zeichnung angezeigt wird (also als ein Element, wie beim Import über das Zeichnungswerkzeug), und dass sie automatisch auf meinen Vermessungspunkt georeferenziert wird?

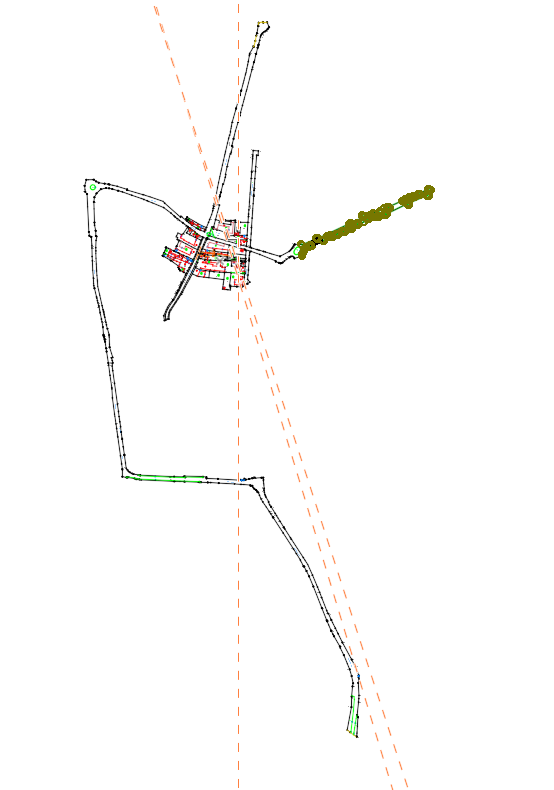

Wenn ich über Ablage → Interoperabilität → Dazuladen gehe, erhalte ich immer nur Linien und Layer im Dokument. Ich hätte aber gerne nur eine Zeichnung an der richtigen Stelle, die ich bei Bedarf später explodieren und weiterbearbeiten kann.

Gibt es dafür einen Weg oder eine Einstellung, die ich übersehe?

Danke im Voraus für eure Hilfe!

[snow]

Wenn du in einer Suchmaschine

'Archicad Vermessungspunkt' eingibst kannst du dieses, oder dieses Video zu der Thematik finden.

Ich meine, darin wird genau das erklärt, was dein anliegen betrifft. 😊

[poeik]

Meiner Meinung nach gibt es keine Möglichkeit, Zeichnungen georeferenziert zu platzieren ohne sie zu zerlegen.

Gruss, poeik

[snow]

Die Referenz ist der Vermessungspunkt, der an den Ursprung des Koordinatensystems gelegt wird.
(macht nur mit UTM keinen Sinn, weil darin ja alles verzogen ist...)

Oder verstehst du (und vielleicht auch andere unter 'georeferenziert' etwas anderes?

ERGÄNZUNG

Das Koordinaten-Objekt zeigt die entsprechende Position dann mit Referenz zum VM an.

[poeik]

Wir meinen schon das selbe (auch wenn wir in der Schweiz nicht mit UTM arbeiten). Aber wie platzierst du eine Zeichnung (mit dem Zeichnungswerkzeug ), dass sie georeferenziert ist?

Klar, wenn du ein paar Koordinaten der Zeichnung kennst, kannst du sie irgendwie manuell zurechtschieben. Aber wenn nicht gibt es meines Wissens keinen Weg.

Gruss, poeik

[BenjaminSchober]

Stehe ich jetzt auf dem Schlauch? Beim Import der Zeichnung des Vermessers wird doch abgefragt, ob die Zeichnung am Ursprungsort oder Mittig im Ausschnitt abgelegt werden soll, oder? Liefert der Geometer jetzt eine Referenzierte Datei, sollte die in der Regel im höherstelligen Koordinatenbereich zum liegen kommen. Von da aus geht der oben verlinkte Weg dann los.

[snow]

Vorzugsweise als XREF... (dann bleiben die Layer separat in Archicad).

Der Situationsplan trägt ja normalerweise die Georeferenzierung in sich selbst.

0 zu Projektursprung, (Obacht, alles genordet!) dann Vermessungspunkt erst dorthin. Wenn er dann sozusagen mit verschoben wird, beim verschieben der Zeichnung zu Projektnull wandert er zum Geo-0. Meistens ist dann noch drehen drehen erforderlich. fertig.

Es gibt verscheiden Wege beim vorgehen, die zum selben Ergebnis führen.

Meine, bei IDC hat es auch eine Anleitung dazu.

[Andrej Berger]

Danke für deine Antwort, Snow!

Es sind beide gute Videos zur Thematik, aber sie zeigen nicht das, was ich machen will.

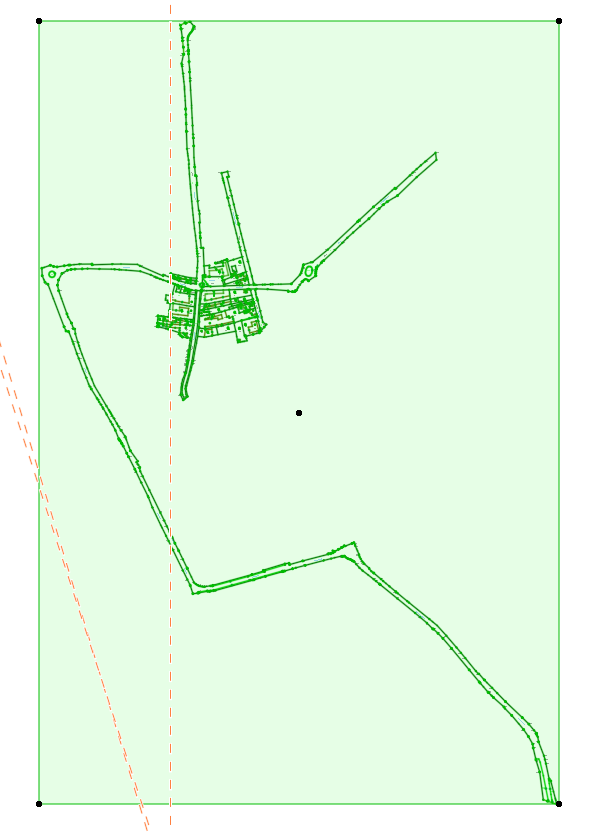

Ich habe den Vermessungspunkt schon richtig eingestellt und habe jetzt eine DWG-Datei, die ebenfalls georeferenziert ist. Diese würde ich gerne lagerichtig importieren, sodass sie aber als Zeichnung erhalten bleibt — sprich: die Layer landen nicht in meinen Ebenen, und die einzelnen Elemente (Linien, Schraffuren) werden nicht einzeln dargestellt.

Habe aber trotzdem was Neues gelernt, danke!

[snow]

Wenn du nicht mit den DWG-Layern kämpfen willst, kannst du ja die Zeichnung nochmals als 'Zeichnung' platzieren, mit dem ausgerichteten Plan deckungsgleich bringen... und den letztgenannten dann löschen.
