Schatten in Grundrissen und Lageplänen

Holger Kreienbrink
Graphisoft
Graphisoft
Häufig kommt es vor, dass Sie Schatten in Lageplänen oder Grundrissen anzeigen möchten. Dafür gibt es zwei Möglichkeiten.

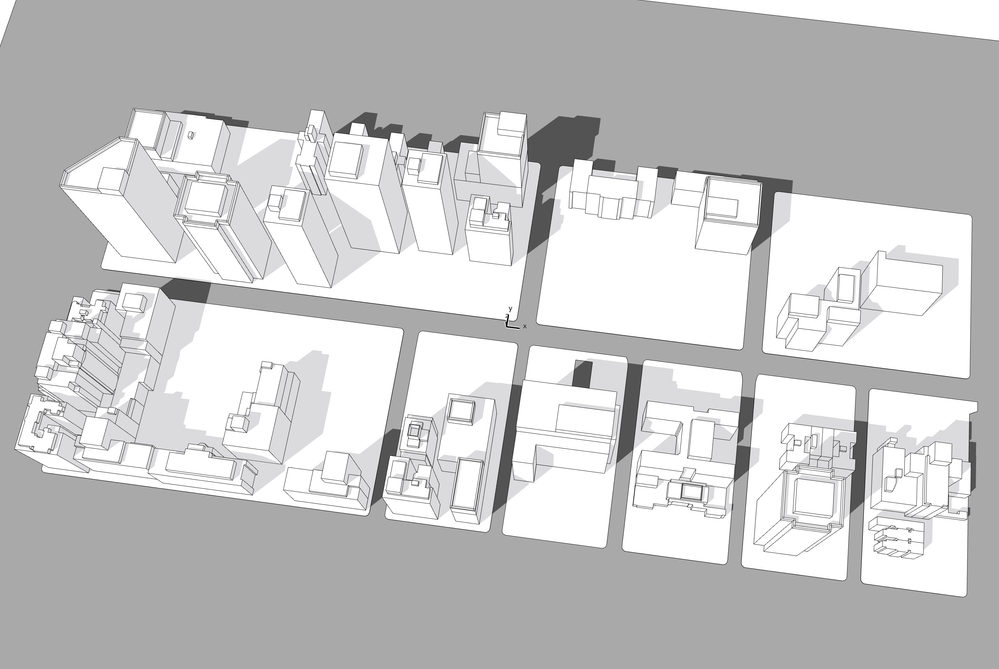

  • Im 3D-Fenster können Sie beim Arbeiten den Schatten darstellen lassen.

  • Standardmäßig ist der Schatten ausgeschaltet.




  • Der Schattenwurf orientiert sich an der Projektlage, Datum und Nordausrichtung des Projekts.

  • Sie können aber auch jederzeit in den 3D-Einstellungen einen eigenen Sonnenstand einstellen.

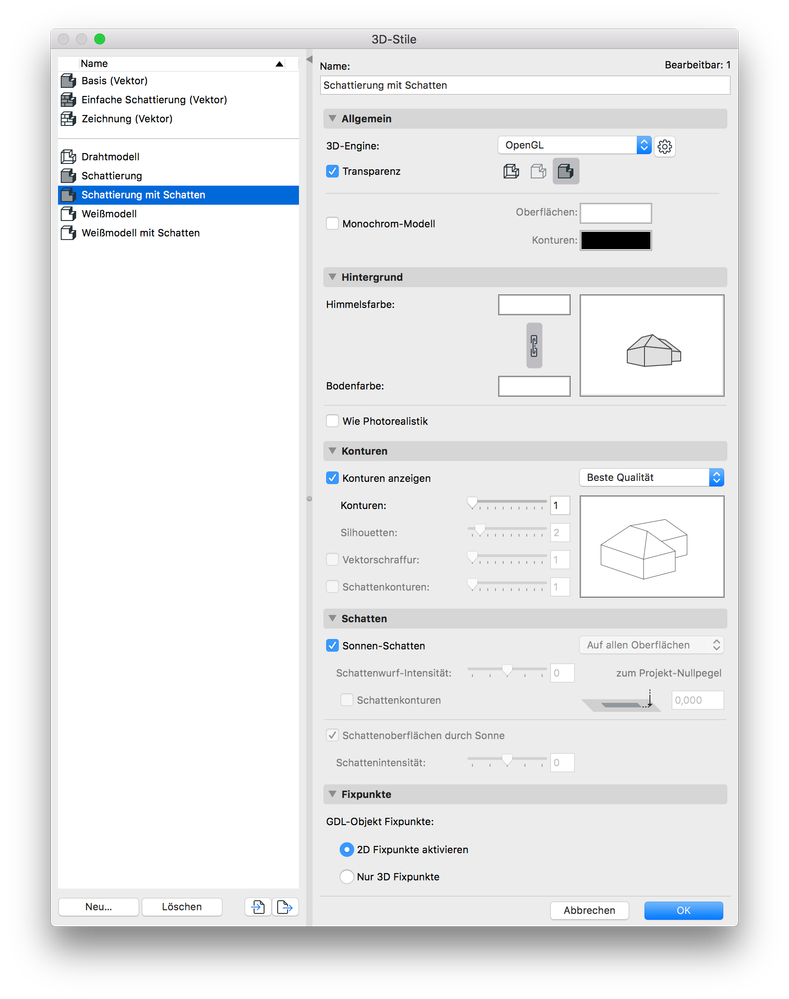

Den Schatten stellen Sie in den 3D-Stilen für die jeweilige Engine ein.

Variante 1: Schatten kopieren

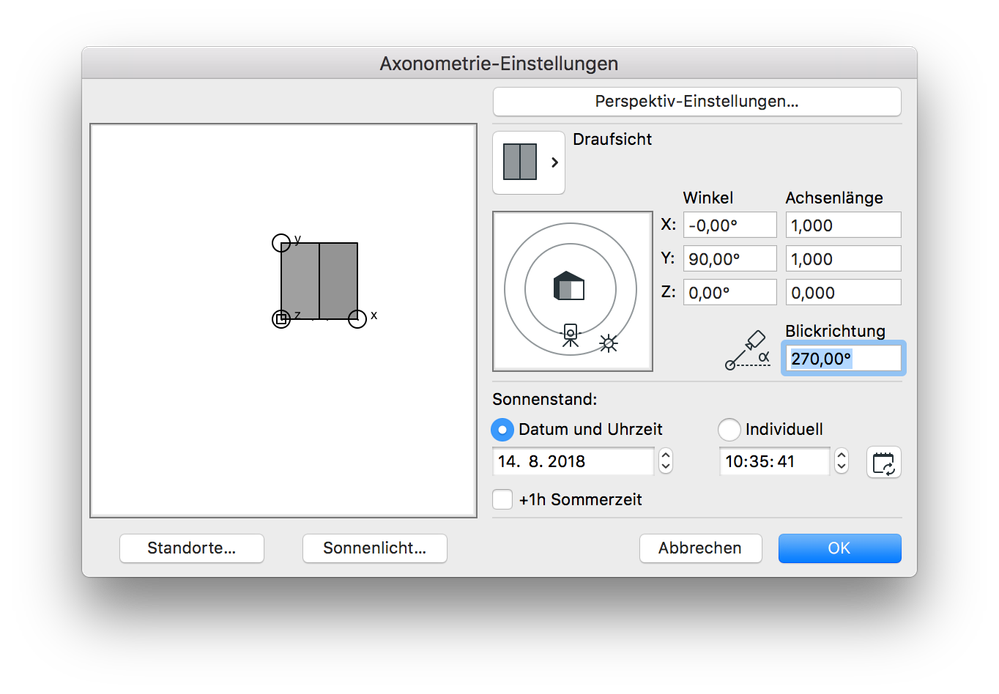

  • Um einen Schatten zu kopieren, müssen Sie das 3D-Fenster auf eine Axonometrie von oben einstellen.

  • Die Blickrichtung stellen Sie auf 270°

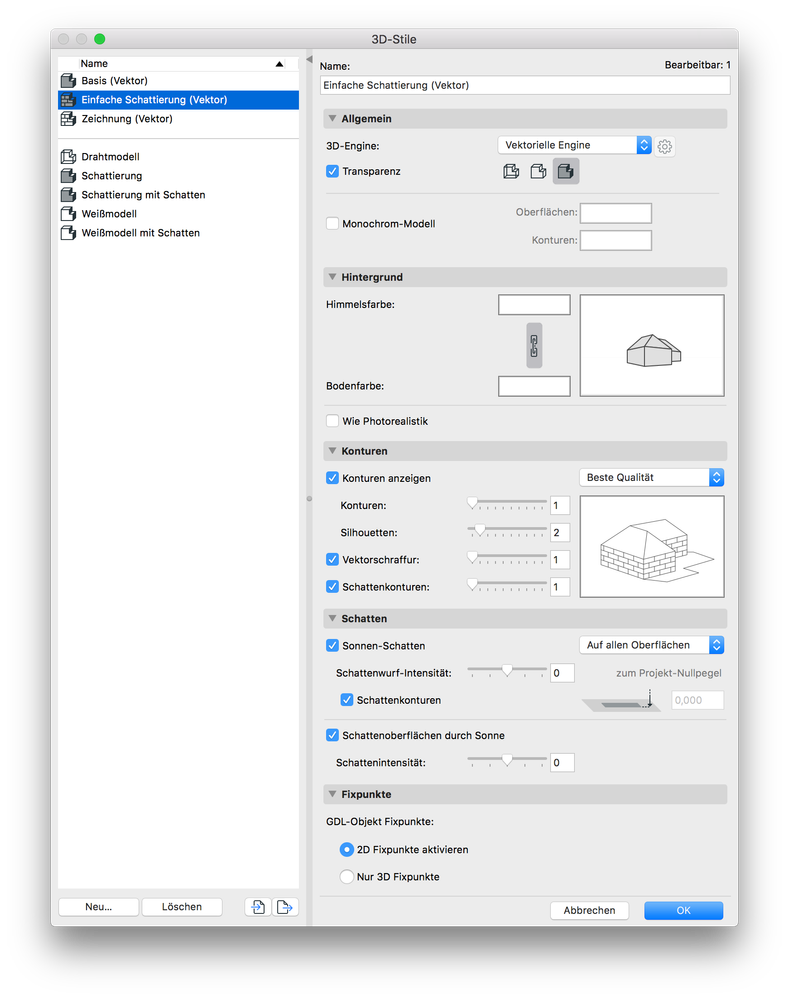

  • Wählen Sie zur Darstellung die Vekorielle Engine und schalten Sie den Sonnen-Schatten ein




  • Archicad zeigt eine Axonometrie von oben mit Schatten

  • Ziehen Sie einen Markierungsrahmen um den kompletten Bereich




  • Drücken Sie Strg+C (Win) bzw cmd+C

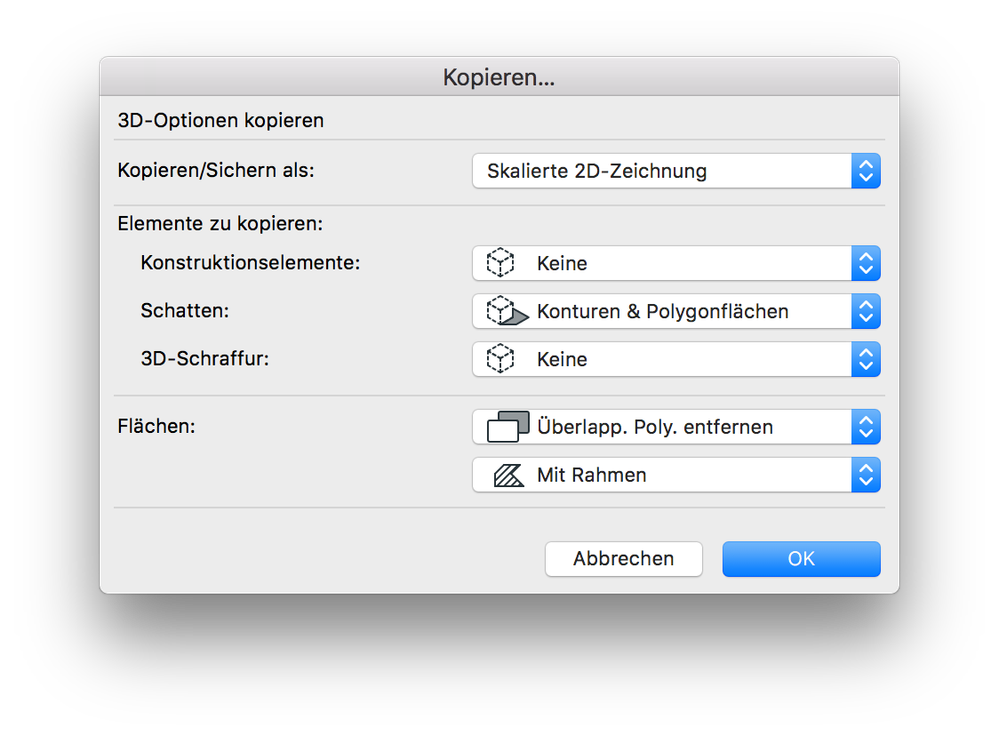

  • Stellen Sie in dem Dialog die zu kopierenden Elemente ein

    • Schatten: Konturen & Polygonflächen

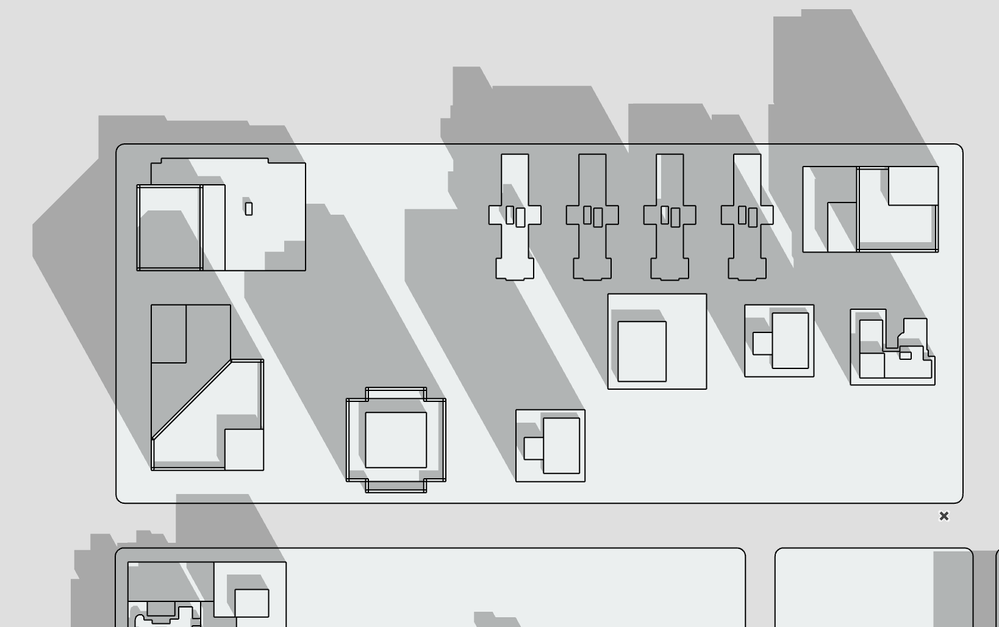

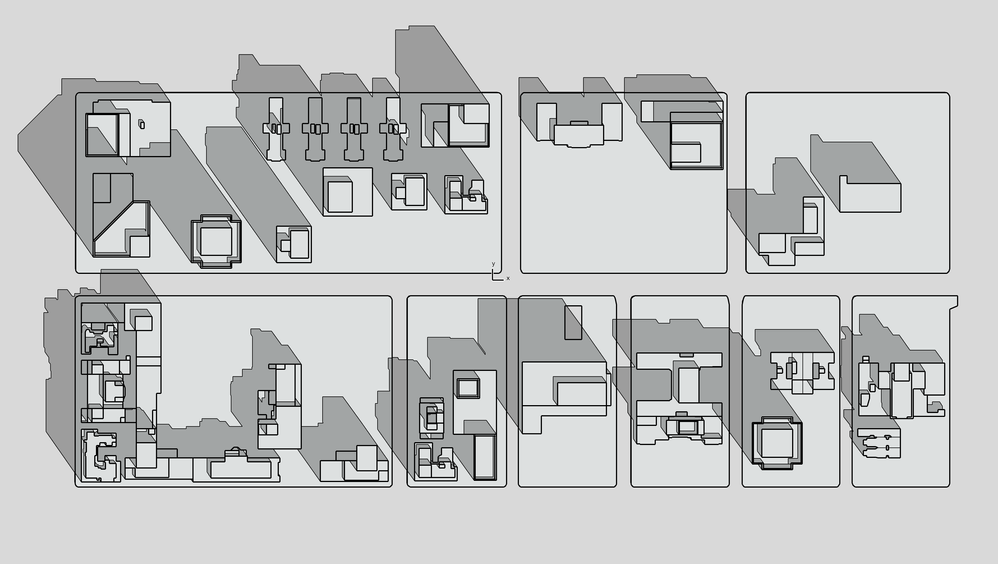

  • Gehen Sie in den Grundriss und fügen Sie den Schatten ein (Strg+V bzw. cmd+V)

  • Die Schraffuren liegen auf der Archicad-Ebene.

  • Ändern Sie die Ebene und ggf. die Einstellungen der Schatten-Schraffuren




[icon name="plus-square" class="" unprefixed_class=""] Vorteil bei dieser Variante: Der Schatten liegt im Grundriss.

[icon name="minus-square" class="" unprefixed_class=""] Nachteil bei dieser Variante: Bei Änderungen der Kubatur, müssen Sie die Aktion erneut durchführen.

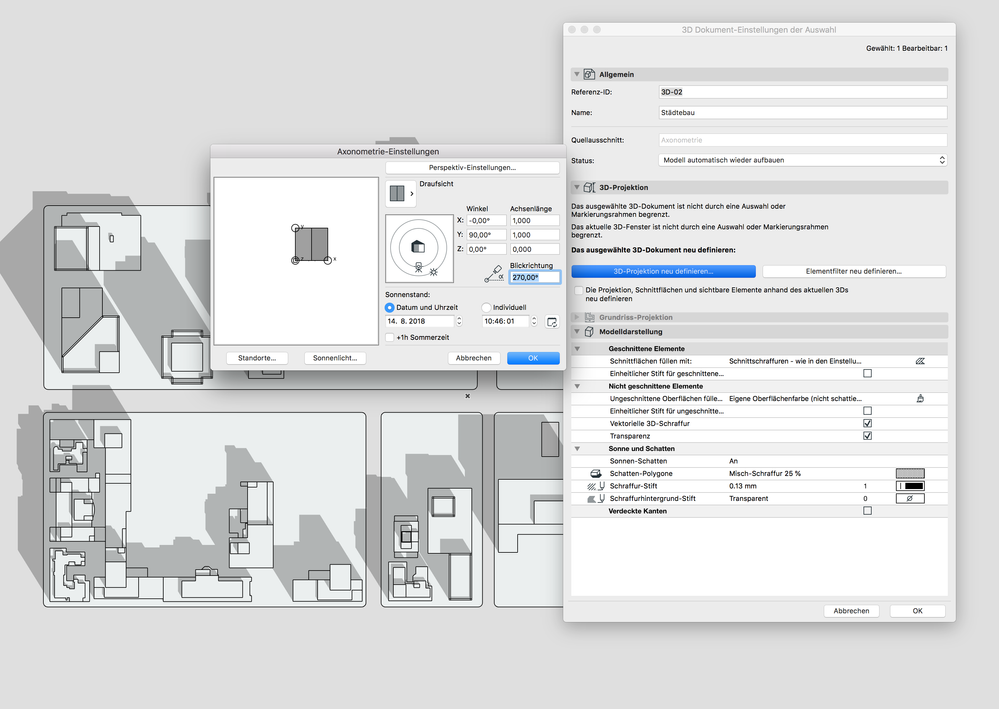

Variante 2: Schatten im 3D-Dokument



  • Öffnen Sie im 3D-Fenster eine Axonometrie von oben, wie in der Variante 1

  • Die Engine kann auf OpenGL bestehen bleiben

  • Der Schatten kann ausgestellt bleiben

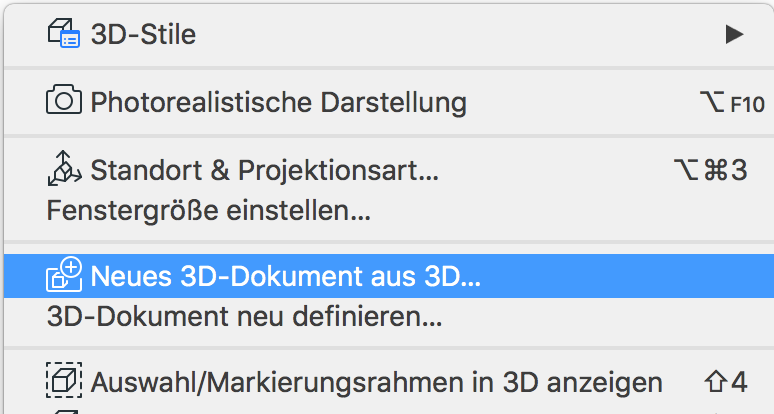

  • Erstellen Sie per Rechtsklick im 3D-Fenster ein neues 3D-Dokument




  • Sofern nicht schon eingestellt, aktivieren Sie den Sonnen-Schatten und stellen ihn passend ein

  • Das 3D-Dokument speichert die Sonnen-Einstellungen bei der Erstellung

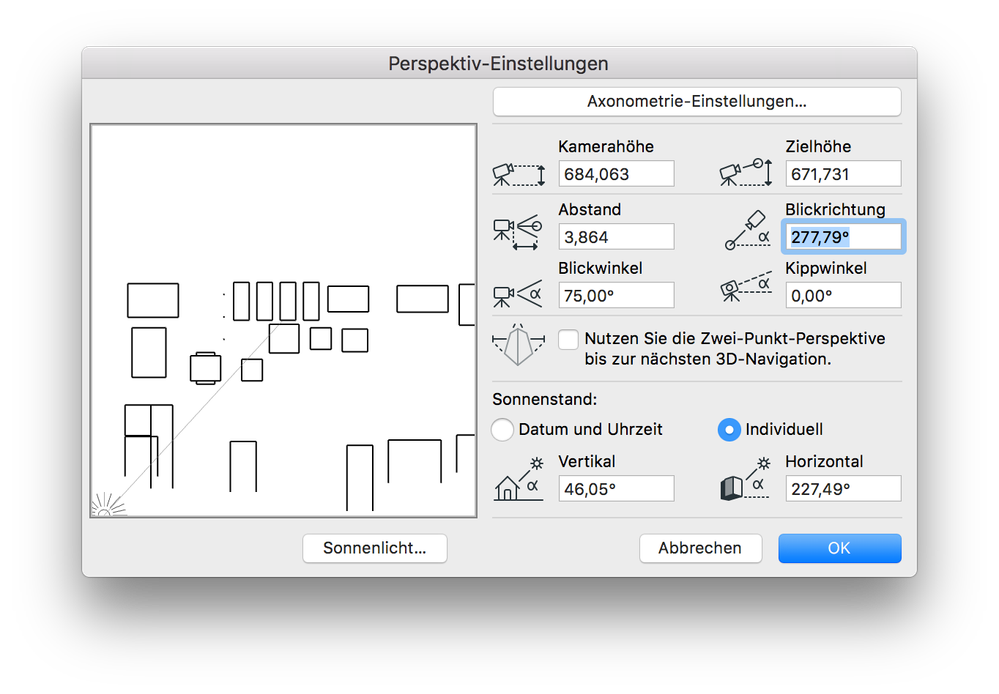

  • Um die Sonnen-Einstellungen zu ändern, klicken Sie in den 3D-Dokument-Einstellungen auf 3D-Projektion neu definieren und ändern die Winkel, etc.




  • Wenn Sie mehrere Schattenstudien erzeigen möchten, erstellen Sie dafür mehrere 3D-Dokumente


[icon name="plus-square" class="" unprefixed_class=""] Vorteil bei dieser Variante: Der Schatten ändert sich automatisch mit dem Entwurf und ist immer aktuell.

[icon name="minus-square" class="" unprefixed_class=""] Nachteil bei dieser Variante: Sie erzeugen eine weitere Zeichnung und müssen evtl. Informationen aus dem Grundriss in das 3D Dokument einpflegen.

Die Screenshots wurden in Archicad Version 22 erstellt
