Salve um arquivo IFC a partir da Janela 3D do Archicad

Rita Gurjao · ‎2023-08-23

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Caroline Alves como salvar um arquivo IFC a partir da Janela 3D do Archicad.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

Existem alguns métodos para salvar um IFC do seu modelo de construção virtual. Neste artigo, aprenderemos como salvar um arquivo IFC a partir da Janela 3D do Archicad.

Abra a Janela 3D e no menu principal clique em Arquivo > Salvar como.

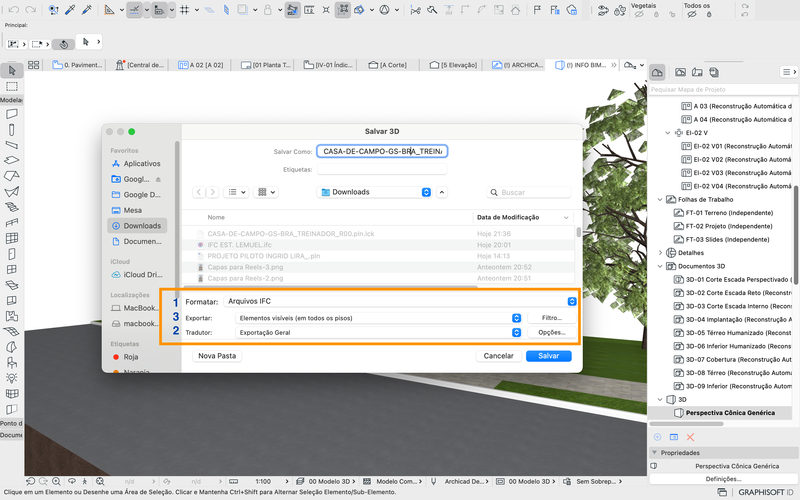

Na caixa de diálogo, escolha a extensão ".IFC" (Figura 2, Item 1). Após definir a extensão, selecione logo abaixo o Tradutor de exportação IFC que será utilizado para exportar o modelo (Figura 2, Item 2). Ainda na caixa de diálogo, você pode definir se o projeto inteiro será exportado ou apenas os elementos visíveis na Janela 3D (Figura 2, Item 3).

Pontos de atenção

Filtros

Ajuste a visualização dos elementos construtivos de acordo com o objetivo de exportação, otimizando OVM e Vegetais para tornar seu IFC mais otimizado e leve. Oculte Vegetais desnecessários e defina um OVM mais simplificado para esquadrias, guarda-corpo e parede cortina, levando em conta o objetivo de modelagem.

Caso tenha ocultado Vegetais, selecione a opção "Exportar Elementos visíveis (em todos os pisos)" quando exportar o modelo.

Escolha do Tradutor de exportação

A versão BRA do Archicad conta com 20 tradutores de exportação, ofertando opções para diversos outros softwares BIM. Para o melhor aproveitamento do modelo e coerência na geometria a ser exportada, escolha o tradutor na qual o IFC se destinará. Caso não seja possível obter tal informação, defina o tradutor de "Exportação Geral".

Terrenos

Os tradutores de exportação IFC da versão BRA do Archicad foram configurados para não exportar elementos cujos Materiais de Construção não participem da "Detecção de Colisão". É o caso dos Materiais "SOLO" e "GENÉRICO-TERRENO".

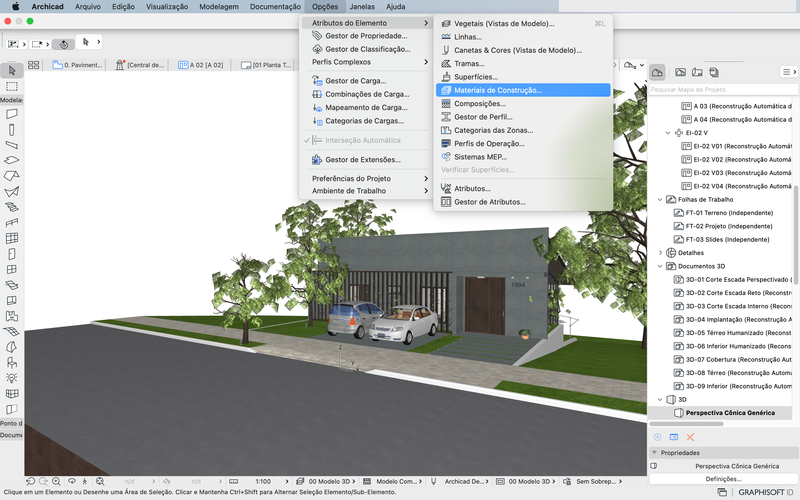

Se precisa importar elementos com estes Materiais, vá ao menu principal e clique em Opções > Atributos do Elemento > Materiais de Construção.

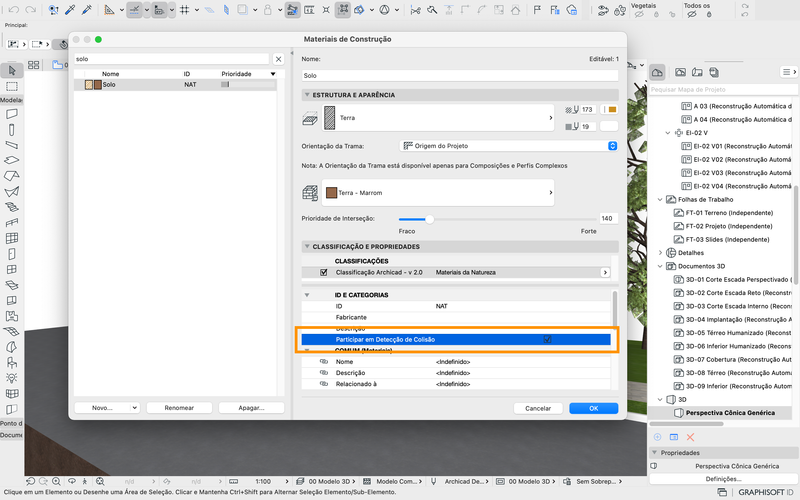

Selecione o Material de Construção e habilite a opção "Participar em Detecção de Colisão" e clique em "OK".

Cortes 3D e Retângulo de Seleção

Os recursos de Cortes 3D e Retângulo de Seleção, quando usado para seccionar algo, não possuem efeito de corte após o salvamento do IFC, ou seja, apesar dos elementos aparecerem seccionados na Janela 3D, eles serão salvos integralmente.
