Modele fitas de LED e extraia quantitativos

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Julia Saldanha como modelar fitas de LED e extrair quantitativos.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


Nem todo projeto luminotécnico no Archicad precisa ser projetado apenas com as ferramentas Luminária ou Objeto. É comum em projetos precisarmos representar fitas e perfis de LED, e para isso, elementos lineares como pilares e vigas podem ser uma boa solução.

Ao pensarmos em desenvolver um projeto luminotécnico, é comum precisar extrair informações como número de luminárias e, no caso das fitas e perfis, a metragem linear. Portanto, os Mapas são excelentes para complementar o projeto luminotécnico, tanto como legenda como memorial quantitativo.



Como modelar fitas de LED no Archicad e extrair quantitativos?

Primeiro, vamos modelar usando as dimensões adequadas para um perfil, podendo aplicar inclusive um Perfil Complexo do próprio fornecedor para maior fidelidade à construção. O ideal é usar a ferramenta Viga para os elementos horizontais, e Pilar para os verticais (ambos aceitam também inclinações e rotações em seus eixos).

Lembre-se também de inserir informações que os diferencie na legenda, como por exemplo ID, modelo ou fabricante.


Antes de ir para os Mapas, podemos acessar o menu Opções > Gestor de Propriedades e criar uma Propriedade chamada "METRAGEM FITA".


No "Tipo de Dados", escolhemos "Comprimento":


No Tipo, escolhemos "Expressão", para adicionar um parâmetro de comprimento de viga e outro de altura de pilar. Isso fará com que este campo no Mapa capte primeiro o comprimento de viga, e caso o elemento não contenha esta informação (por ser um pilar), o mapa captará a informação de altura do pilar.


Configure também a disponibilidade da Propriedade para a Classificação "Luminária":

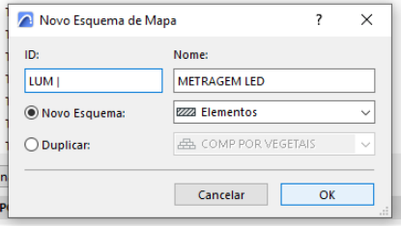

Propriedade finalizada! Em seguida, vamos criar um novo Mapa de Elementos chamado LUM | METRAGEM LED (ou como preferir):


Para os Critérios, podemos escolher duas vezes o de "Tipo de elemento" e vamos definir que sejam Pilares ou Vigas. Além disso, é importante adicionar um Critério de Classificação Archicad v - 2.0 cujo valor será Luminária.

Já nos campos, podemos escolher ID do Elemento (ou Modelo, ou qualquer propriedade em que você tenha inserido informações sobre o tipo de fita ou perfil), uma pré-visualização em planta para auxiliar a legenda e a propriedade de METRAGEM FITA criada.


A Definição de Esquema ao final ficará assim:


Você também pode usar uma Combinação de Sobreposição Gráfica para as fitas, ou editar dentro dos próprios elementos as cores. O resultado final do mapa será esse:




Espero que esse fluxo também te ajude!
