Suporte estrutural de guarda-corpo de vidro

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por um Treinador Certificado Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com o @Ruben Millon como modelar o suporte estrutural de guarda-corpo de vidro.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


Existem situações de modelagem que devemos saber ter uma certa criatividade no uso das ferramentas, o grande desafio aqui em questão é como criar os suportes de estrutura do vidro na lateral de uma escada vazada como nesta foto.






Vou listar 4 opções que eu visualizo para solucionar este problema usando apenas o Archicad



1° Opção - Utilizando o painel nativo do Archicad

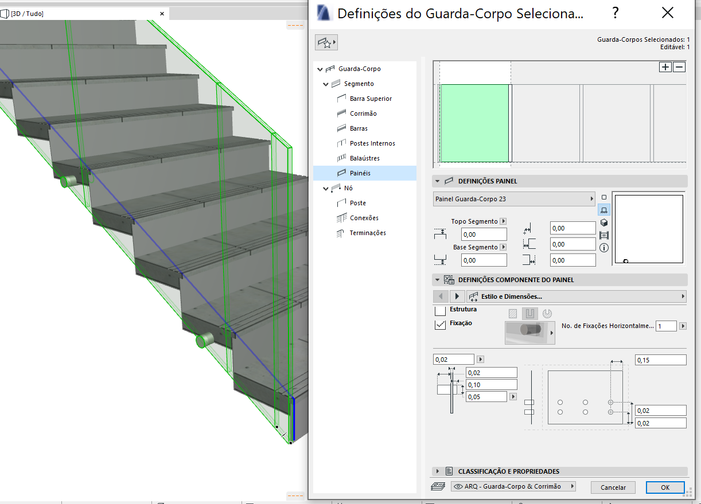

A 1° opção seria usando a própria ferramenta Guarda-Corpo. Nas sua janela de definições em "Painéis" existe a opção de configurar a Fixação.

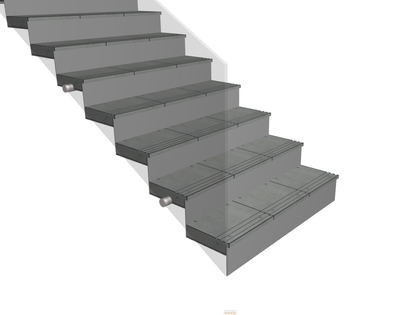

O segredo é ter o controle das inserções, para isso você pode usar uma técnica de agregar pontos construtivos. Isso irá fragmentar o vidro, mas possibilitará visualmente o resultado desejado, como na imagem abaixo.


Esse será o resultado final utilizando essa opção:


2° Opção - Nível fácil

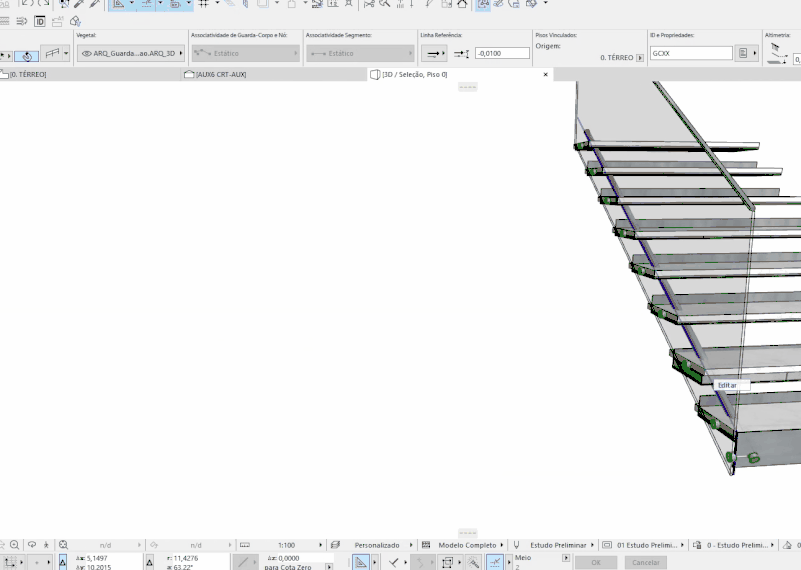

A 2° opção é modelar a peça com alguma ferramenta padrão do Archicad, neste caso utilizei a ferramenta Morph.

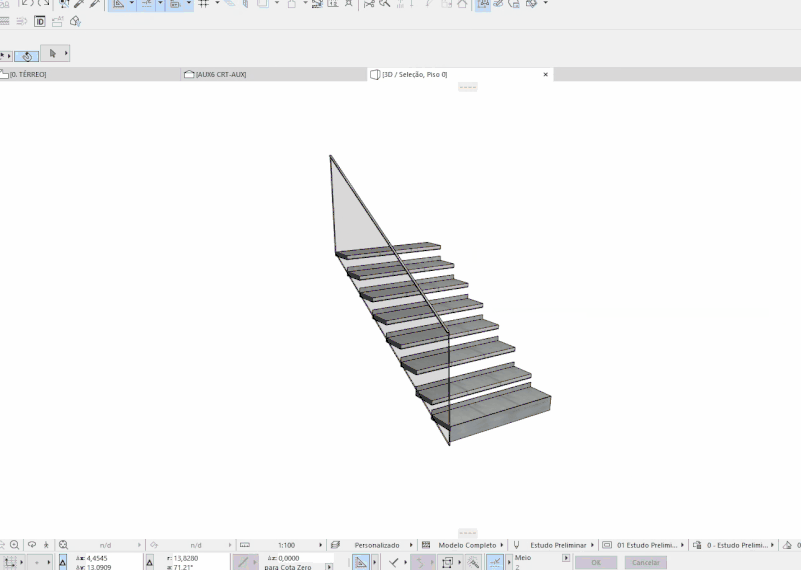

Após esse procedimento vamos usar o multiplicador "Ctrl + U". Sabendo a medida do seu espelho da escada, multiplique em planta usando o fator de elevação, isto nos ajuda em boa parte dos posicionamentos das peças na escada.

escada solução 1.gif

3° Opção - Nível intermediário

A 3° opção é usarmos a própria inteligência da ferramenta Guarda-Corpo a nosso favor, a criatividade entra neste quesito principalmente, por favor nunca se prendam aos limitadores das ferramentas.

Nesta opção, utilizei dois guarda-corpos: um para o vidro e outro apenas para fazer um corrimão falso

O processo é simples, basicamente, utilizei apenas o suporte do corrimão na opção horizontal, o posicionei em um espaçamento condizente e na altura correspondente, por último, minimizei ao máximo a espessura do corrimão e deixei ele com um Material de Construção "Volume de Ar".

escada solução 2.gif

4º Opção - Nível avançado

A 4° opção é a minha preferida porque ela é muito versátil.

Simplesmente criei um Script GDL que pode ser visualizado como um acessório de piso de escada.

Esta opção demanda um conhecimento de código GDL, mas ela mostra que com um tempo de desenvolvimento você pode ganhar horas de trabalho de uma equipe de projetistas.

escada solução 3.gif



Espero que essas dicas te ajudem no dia a dia. Que a força esteja com vocês!
