Wellblech Fassade in 3D Wandzubehör Goodies Tool eigenes Profil erstellen

charlotte6
Contributor

Liebe Community,



Ich versuche seit ein paar Tagen eine Wellblech Fassade zu modellieren und komme nicht weiter.
Ich verwende dafür die Goodies und das Tool Wandzubehör (Wand_Paneelfugen und Trapezblech für Zubehör).
Dort kann man ja ein Profil aus dem Profilmanager anwenden oder eins selber zeichnen.
Ich habe jetzt um es auszuprobieren eine Art Trapezblech selber gezeichnet, das funktioniert gut, geht aber nur mit Polygonen (also nicht für eine Welle).

Dann habe ich ein neues Profil angelegt als Wellblech (siehe Screenshot).

Dieses wendet er aber leider nicht an (im Grundriss wird es angezeigt, in 3d aber nicht) (siehe Screenshot).

Die Profile die bereits in Archicad gespeichert sind funktionieren gut mit dem Tool, da gibt es aber auch kein Wellblech Profil.


Vielleicht mache ich beim erstellen des Profils etwas falsch?

Vielleicht weiß ja jemand was das Problem sein könnte, das würde mir sehr helfen!!



Danke im Voraus &

Liebe Grüße

Charlotte

      



Bildschirmfoto 2024-03-11 um 11.06.35.png

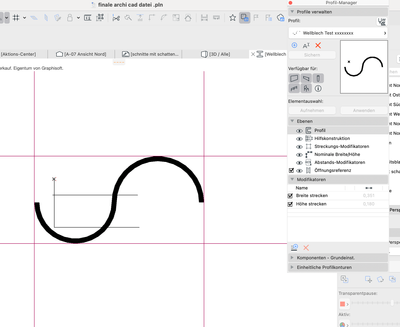

Das eigene Profil Wellblech im Profilmanager.



Bildschirmfoto 2024-03-11 um 11.06.02.png

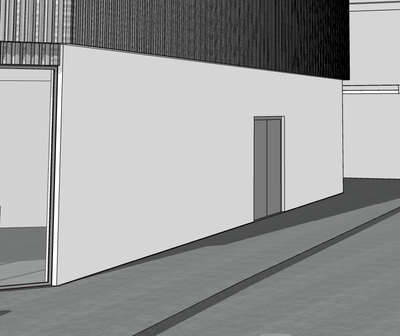

So erscheint es in 3D.



Bildschirmfoto 2024-03-11 um 11.05.44.png

Bildschirmfoto 2024-03-11 um 11.05.32.png

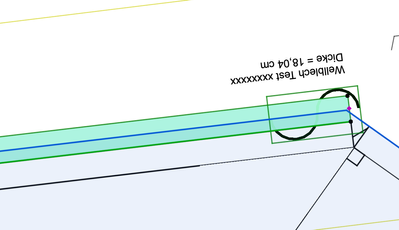

Das sieht man in 2D.



Bildschirmfoto 2024-03-11 um 11.04.33.png

Bildschirmfoto 2024-03-11 um 10.59.07.png

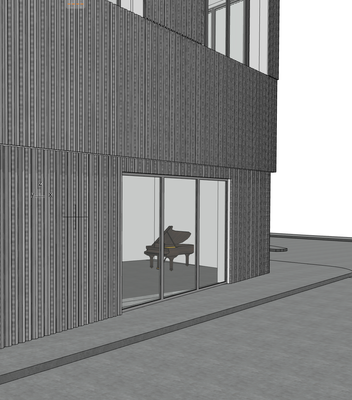

Das ist das Gebäude mit dem selbst gezeichneten Profil.









Operating system used: Mac Intel-based Sonoma 14.3





1 AKZEPTIERTE LÖSUNG

Akzeptierte Lösungen
Lösung

Vielen vielen vielen Dank!

"Auch beim Profil selber sollte man darauf achten, dass es vom Nullpunkt nach unten rechts weg gezeichnet wird, sonst sitzt es in der Wand und man sieht es nicht, weil es von einer "Wegschneide-Ebene" (cutplane) eben weggeschnitten wird. Außerdem sollte man im 3D-Script noch einen Retourversatzn eintragen - für die Dicke des Materiales - das hatte ich ursprünglich nicht vorgesehen."

Das ist glaube ich mein Problem. Ich probiere noch ein bisschen rum. Vielen Dank für das Video!!







Lösung in ursprünglichem Beitrag anzeigen

13 ANTWORTEN 13
Hmooslechner
Rockstar

AC27EduAut: https://www.dropbox.com/scl/fi/x788apboyyss6fuzdf405/Archicad25-GDLs-f-r-Wandaddon-Fensterumrandunge...



Das Original-GDL fürs Wand-Addon der Goodies war ja das hier:  https://www.youtube.com/watch?v=ajTBNLHi4tg - in den Beschreibungen der Dropbox-Link - damals unter Archicad21, später 25.

Leider hat sich im GDL der 27er irgendwas geändert und man muss das Parameter-Script des Elementes ein wenig "quick and dirty" ändern, um die Profile anwählen zu können:



Es sollte dann so aussehen:





_profile_types = 1+2+4+8+16
! if bEnableWall then _profile_types = _profile_types + 1
! if bEnableBeam then _profile_types = _profile_types + 2
! if bEnableColumn then _profile_types = _profile_types + 4
! if bEnableRail then _profile_types = _profile_types + 8
! if bEnableOther then _profile_types = _profile_types + 16

! VALUES "myProfileIdx" PROFILETYPES_MASK _profile_types


Auch beim Profil selber sollte man darauf achten, dass es vom Nullpunkt nach unten rechts weg gezeichnet wird, sonst sitzt es in der Wand und man sieht es nicht, weil es von einer "Wegschneide-Ebene" (cutplane) eben weggeschnitten wird. Außerdem sollte man im 3D-Script noch einen Retourversatzn eintragen - für die Dicke des Materiales - das hatte ich ursprünglich nicht vorgesehen. Wie genau - im Video:





AC5.5-AC27EduAut, PC-Win10, MacbookAirM1, MacbookM1Max, Win-I7+Nvidia
Lösung

Vielen vielen vielen Dank!

"Auch beim Profil selber sollte man darauf achten, dass es vom Nullpunkt nach unten rechts weg gezeichnet wird, sonst sitzt es in der Wand und man sieht es nicht, weil es von einer "Wegschneide-Ebene" (cutplane) eben weggeschnitten wird. Außerdem sollte man im 3D-Script noch einen Retourversatzn eintragen - für die Dicke des Materiales - das hatte ich ursprünglich nicht vorgesehen."

Das ist glaube ich mein Problem. Ich probiere noch ein bisschen rum. Vielen Dank für das Video!!







mewers2
Participant

Hallo! Zu dem Werkzeug wollte ich nochmal spezieller nachfragen, ob jemand hier das Tool auf runde/gebogene Wände angewendet hat? bei mir wird es leider nicht richtig angezeigt. Und Archicad bietet für dieses Tool keinen Support an, da Sie nicht der Hersteller dieses Tools sind 😉

Nein. Ich habe das damals nur für gerade Wände programmiert.

AC5.5-AC27EduAut, PC-Win10, MacbookAirM1, MacbookM1Max, Win-I7+Nvidia
Hagen M
Participant

Vielen Danke für das super Video, es hat mir sehr weitergeholfen!



Noch eine kleine Frage, ich würde gerne im Grundriss die ganze Abfolge von alle angereihten Profilen sehen. Damit die Ausführungsplanung auch so seine Richtigkeit hat. Momentan ist ja nur das Profil einmal dargestellt und der Rest mit der eingestellten Schraffur hinterlegt.



Danke schon einmal für die Hilfe!

LG

Magdalena

Hallo Heimo,



herzlichen Dank für diese tolle Arbeit. Dennoch habe ich folgende Frage, bei der du eventuell Rat weißt:
Ich habe in den Profilmanager ein Trapezprofil gezeichnet und im Zubehör als Archicad-Profil verwendet.
Nun zeigt das Tool die eingestellte Oberfläche jedoch nur an (aber auch nicht allen) im Lotrechten zu einander stehenden Flächen (Schnittfläche + Hochsicke) an;

d.h. die Schrägen und Tiefsicke des Blechprofil sind ... nicht so schön. Hast du hierzu bitte eventuell einen Tipp?
Vielen Dank vorab für deine Hilfe.

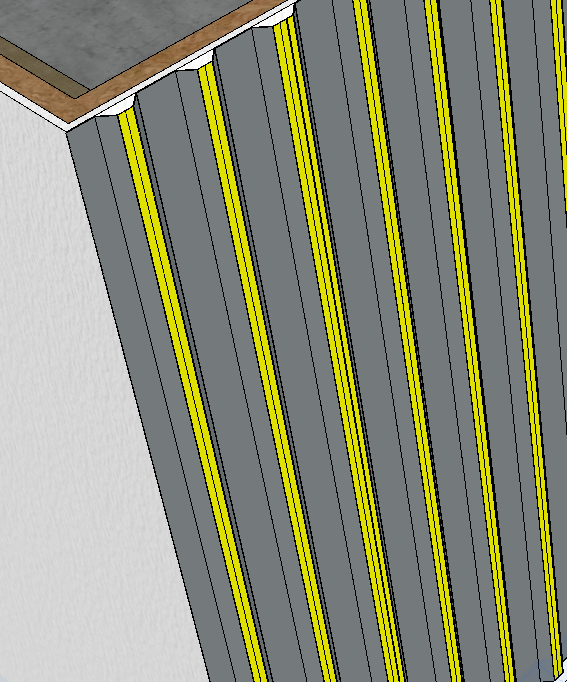

Flächen_WandZubeh_Archicad 27.png

Archicad 27 Full GER | macOS 15
MacBook Pro M3 Max 64GB RAM | StudioDisplay Dual-Setup

Ganz verstehe ich Deine Frage wohl nicht..  Das Gelb ist Deine Farbe und das Grau ist falsch?

AC5.5-AC27EduAut, PC-Win10, MacbookAirM1, MacbookM1Max, Win-I7+Nvidia

Genau. Das Material ist eingestellt auf ein Verzinktes Stahlblech gestellt. In der Oberfläche kann mann eine andere als die vom Material gelieferte wählen. Dabei ist das abgebildete Resultat herausgekommen. Hier sollte in dem Fall alles Gelb sein, bzw. wenn das dann "richtig" im Projekt sein soll eben in Lack RAL7016 Antharzitgrau- aber dann sieht man die Konturen nimmer gut. Das Gelb wurde nur zum Zweck der Veranschaulichung gewählt und dabei festgestellt, dass eben die Schrägen des Profils und die Tiefsicken nicht mit der im Menü gewählten Texture versehen werden. Ich hoff´, es war jetzt bissl verständlicher von mir ausgedrückt. Danke für deine Mühe.

Archicad 27 Full GER | macOS 15
MacBook Pro M3 Max 64GB RAM | StudioDisplay Dual-Setup

Es könnte daran liegen, dass ich wohl damals einen Abzugskörper eingescriptet habe, der eine bestimmte Dicke aufweist - wird diese Geometrie überschnitten, schneidet der Abzugskörper überstehendes weg und das Material des Anzugskörpers erscheint. Aber ich bin derzeit in der Materie nicht drin. Vorausssichtlich habe ich in den Sommerferien dafür Zeit. Ich habe auch einige Gedanken zum Element selber, dem ich nachgehen will um es mal zu aktualisieren.
