Windschiefes Dach erstellen

[Fritz Schupferling]

Ein Dach bei dem jeder Eckpunkt der Dachfläche eine andere Höhe hat, können Sie mit dem Zusatz für Archicad Freifläche zu Dach erstellen.

Installieren  Sie sich dazu die Goodies Suite. Hier geht es zum Download

Wo finde ich diesen Befehl?

• Erstellen Sie sich eine Freifläche mit der gewünschten Grundfläche des Daches.


• Passen Sie die Eckpunkte mit den entsprechenden Höhen an.

• Markieren Sie die Freifläche im Grundriss

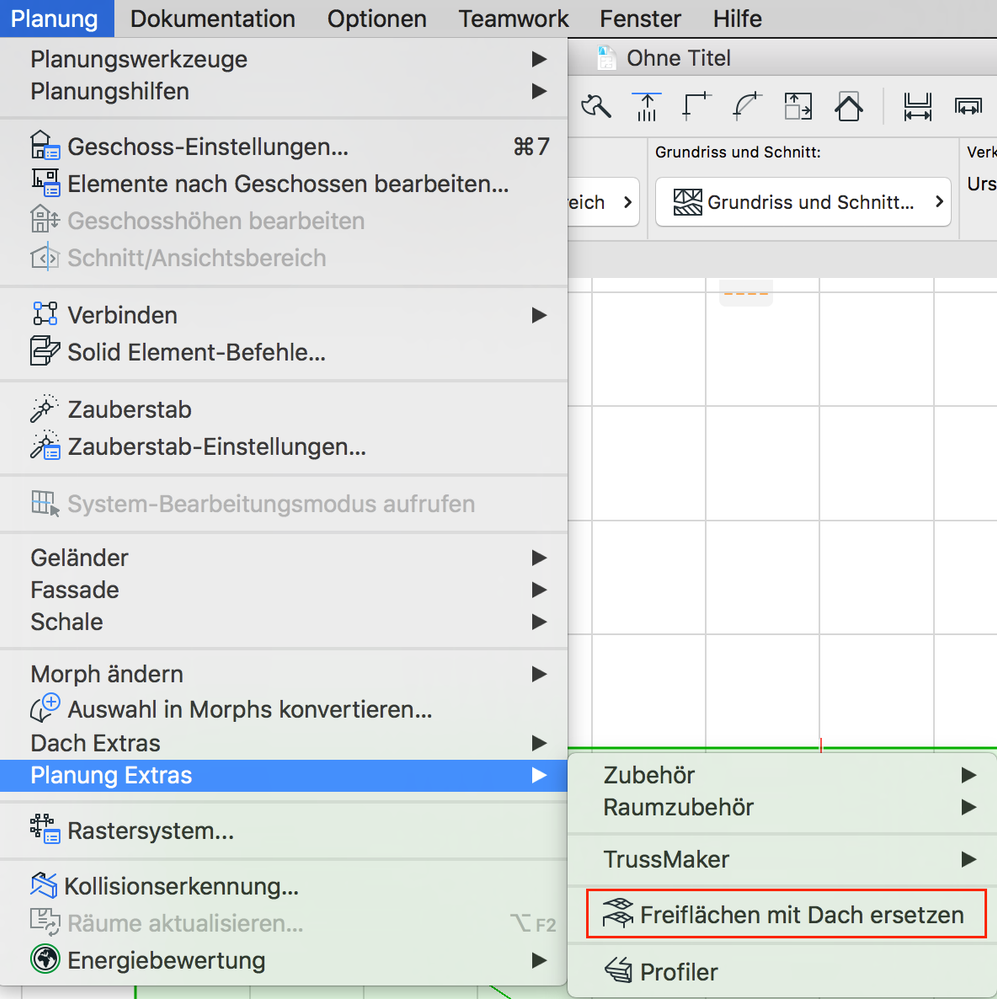

• Rufen Sie den Befehl Freifläche mit Dach ersetzen auf. Unter: Planung > Planung extras > Freifläche mit Dach ersetzen

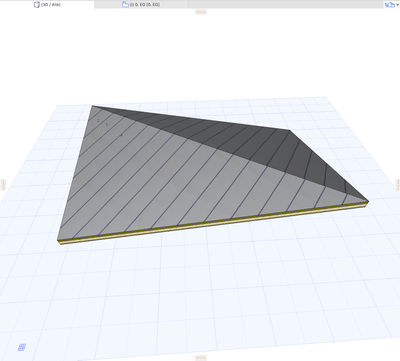

• im Anschluss werden Ihnen, anhand der Geometrie der Freiflächen, Einzeldächer erstellt.

• Weisen Sie den Einzeldächern noch den richtigen Baustoff bzw. mehrschichtigen Aufbau zu.

Die Screenshots wurden in Archicad Version 22 erstellt
