2D-Grundriss in 3D anzeigen

[Fritz Schupferling]

Für bestimmte Darstellungen kann es sinnvoll sein, einen 2D-Grundriss auch im 3D Fenster anzeigen zu lassen. Dazu müssen Sie den Weg über ein Objekt und Morph gehen.

Wir gehen davon aus, dass der Grundriss als 2D-DWG vorliegt. Falls Sie nur eine PDF-Zeichnung haben, müssen Sie diese erst im Grundriss zerlegen und als DWG abspeichern.

Öffnen Sie die Grundrisszeichnung als Objekt.

Ablage > Bibliotheken und Objekte > Objekt öffnen ...

Und suchen Sie über das Pop-Up die Grundriss-Datei

Sie können den Eingebauten Übersetzer verwenden.

Im folgenden Fenster werden die zu importierenden Layer angezeigt. Hier könnten Sie Layer ausschließen, die nicht importiert werden sollen.

Archicad erstellt nun auf Basis der 3D-Zeichnung ein neues Objekt. Im 3D-Script können Sie die 3D-Linien sehen.

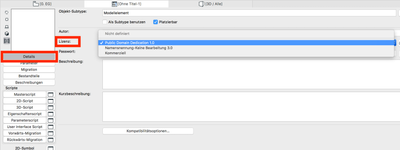

Zum Speichern müssen Sie unter Details eine Lizenz auswählen. In diesem Fall ist es egal, was Sie hier auswählen, da Sie das Objekt nicht weiter geben werden.

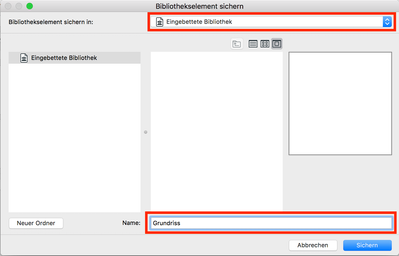

Speichern Sie das Objekt in der eingebetteten Bibliothek und platzieren Sie es im Grundriss.

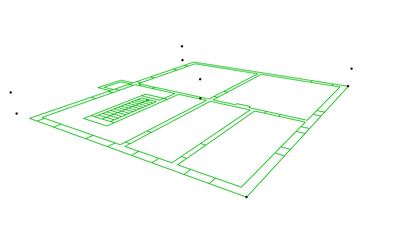

Jetzt können Sie das Objekt bereits im 3D-Fenster sehen, aber die Linien nicht angreifen.

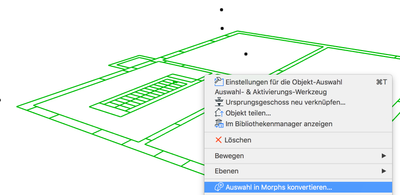

Konvertieren Sie das Grundrissobjekt in Morphs.

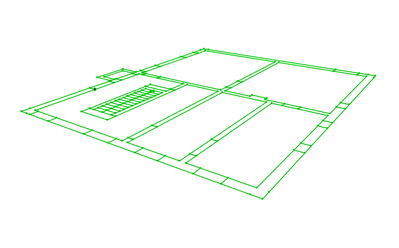

Nun lassen sich die Linien im Grundriss und 3D angreifen.

Bitte beachten Sie, dass die 3D-Morph Linien nicht in einem Rendering erscheinen, in 3D-Dokumenten sind die Linien aber sichtbar.
