Ferramentas flexíveis: Modelando objetos com MEP

[Rita Gurjao]

Este artigo foi criado por um Treinador Certificado Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com o @Diego Barreto como modelar objetos com a ferramenta MEP.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

O Archicad é conhecido pela flexibilidade de suas ferramentas de modelagem. Uma Laje pode ser utilizada para a construção de um piso, um forro ou mesmo uma prateleira de marcenaria. Basta Classificar corretamente para garantir que os quantitativos possam ser extraídos corretamente e você se sentirá livre para usar a ferramenta que desejar para sua modelagem.

O Archicad 27 trouxe grandes avanços na modelagem MEP. Na verdade, houve um redesenho completo das ferramentas de modelagem e o traçado MEP convencional foi abandonado. Com isso, ganhamos uma ferramenta bastante flexível para a modelagem de canalizações, tubulações e outros elementos deste segmento da construção civíl.

A questão que fica é: Será que agora podemos utilizar as ferramentas MEP para modelagem de elementos da arquitetura e design? A resposta é sim e fica bem interessante!

Modelando objetos com as ferramentas MEP

Neste artigo utilizaremos o Tubo para construir uma cadeira de alumínio no Archicad. Para isso, utilizaremos a modelagem por coordenadas, mas fique a vontade para fazer de forma livre em 2D ou 3D.

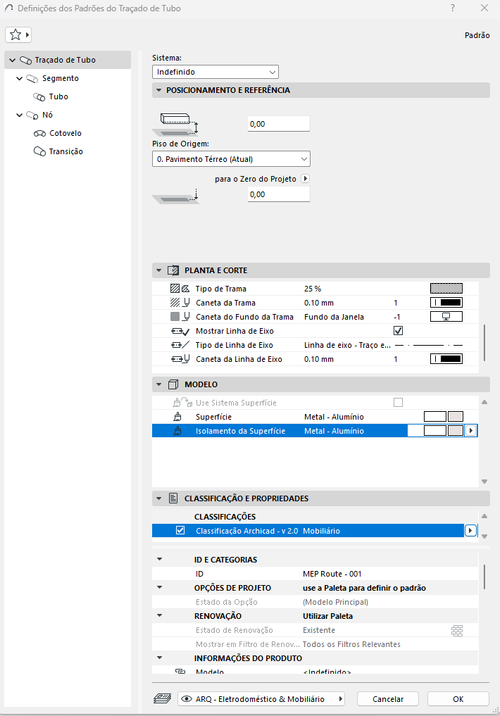

O primeiro passo é escolher a ferramenta Tubo e configura-la corretamente:

1. Traçado de Tubo definiremos o Sistema como indefinido, o modelo como Alumínio e a Classificação como Mobiliário;
2. Em segmento usaremos a medida esquemática de 5,00 cm para o diâmetro do tubo;
3. Em tubo e cotovelo nós retiraremos o isolamento.

Pronto! Já podemos iniciar nossa modelagem.

Clique em um ponto da área de trabalho e inicie a sequência:

Y 0,50 + ENTER
X 0,50+ ENTER
Y 0,50- ENTER
Z 0,50+ ENTER
Y 0,50+ Z 0,50+ ENTER
Z 0,50+ ENTER
X 0,50- Z 1 ENTER
Z 0,50- ENTER
Y0,50- Z 0,50 ENTER
Z 0,50- ENTER

Pronto. Com alguns cliques você modelou a estrutura de uma cadeira contemporânea. Agora use as ferramentas Laje, Parede ou as próprias ferramentas MEP para modelagem do encosto.

O Archicad é uma ferramenta flexível, ideal para desenvolvimento arquitetônico e as novas ferramentas de modelagem podem trazer ainda mais opções de concepção e desenvolvimento.

Este artigo fez sentido pra você? Compartilhe-o com mais pessoas e apresente a Community!

---

Sobre o autor:

Diego Azevedo I @Diego Barreto

Mestre em Arquitetura e Urbanismo pela UFRN e Arquiteto e Urbanista pela UniFacex. Trabalha como modelador e coordenador BIM pela Sal.te, desenvolvendo e gerindo modelos de construção virtual em Archicad para entregas executivas e compatibilização BIM. Auxilia escritórios no Rio Grande do Norte (presencial) e de todo o Brasil (remoto) a migrar para o software Archicad e processos BIM.
