Versatz in Schnitt/Ansichtslinien

[Fritz Schupferling]

Seit Archicad 21 können Sie an jedem Punkt einen Versatz in die Schnitt- und Ansichtslinien einfügen.

Wo finde ich diesen Befehl?

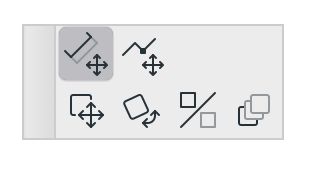

Wenn Sie auf eine Schnitt/Ansichtslinie klicken, erscheint diese Pet-Palette

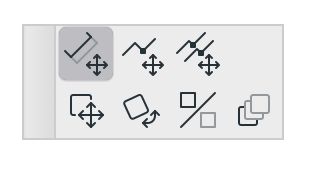

Wenn der Schnitt/Ansicht unterschiedliche Sichtbereiche hat, erscheint diese Pet-Palette

• Klicken Sie mit dem Pfeil-Werkzeug an einen beliebigen Punkt auf die Schnittlinie.


• Wählen Sie in der Pet-Palette das mittlere Icon (Unterbrechung und Versatz einfügen) aus

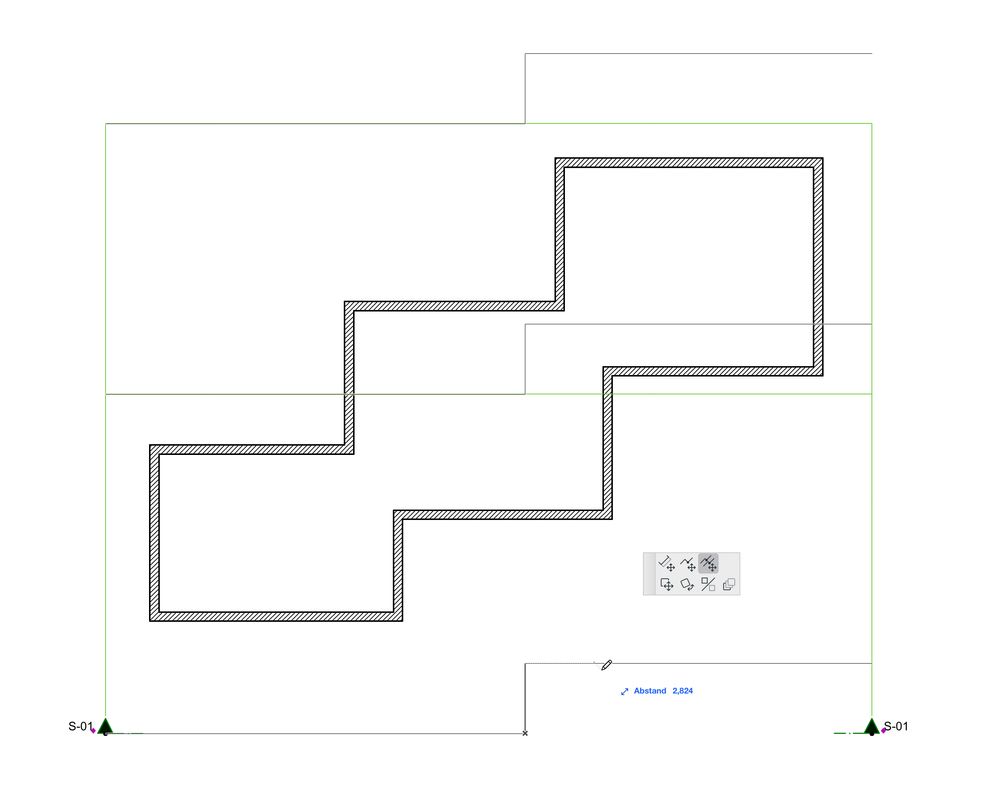

• Verziehen Sie die Schnitt/Ansichtslinie


• Klicken Sie einmal, um den Versatz abzusetzen

Wenn Sie unterschiedliche Sichtbereiche oder einen Schnitt/Ansicht mit begrenzter Tiefe haben, zeigt die Pet-Palette einen zusätzlichen Befehl an. Mit einem Klick auf dieses Icon versetzen Sie gleichzeitig alle Linien.

Die Screenshots wurden in Archicad Version 21 erstellt
