Cotas radiais em morph e viga segmentada

[Anabella]

Prezados, tudo bem?

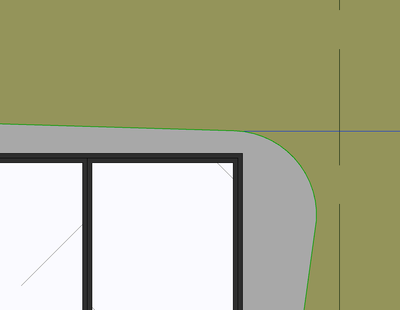

Gostaria de saber se alguém consegue me auxiliar com a inserção de cotas radiais em uma modelagem realizada com viga segmentada ou morph, eu clico no raio que gostaria que fosse cotado, mas não consigo fazer com que a cota funcione. Conforme a imagem, o objeto selecionado é uma viga segmentada, consigo cotar normalmente com cotas lineares.

[Rita Gurjao]

Olá, @Anabella

Tudo bem?

A ferramenta Cota Radial não reconhece elementos curvos com múltiplos centros, sendo necessário atribuir uma cota radial para cada raio individualmente. Para podermos ajudar da melhor forma, poderia nos enviar uma imagem completa da situação, junto com um esboço de como gostaria que a cota fosse apresentada? Assim conseguiremos analisar e sugerir a melhor solução.

Aguardo mais informações para ajudar.
