A fase de desenvolvimento do projeto legal desempenha um papel crucial na aprovação dos projetos perante as autoridades municipais. A criação da Planta de implantação no Archicad é uma etapa essencial desse processo. Este tópico oferecerá orientações sobre como proceder, garantindo que todas as informações necessárias de todos os pisos estejam representadas.
Para garantir uma Planta de implantação com visualização de todos os pisos do projeto, duas definições importantes precisam ser feitas: Visualização de Pisos Abaixo e definir em cada elemento em quais pisos ele será visualizado. Aprenda abaixo o passo a passo para mostrar elementos de pisos inferiores na sua implantação:
Passo 1 - Habilite a Visualização de Piso(s) abaixo
Antes de começar a trabalhar na Planta de implantação, é fundamental habilitar a visualização dos pisos abaixo do nível atual. Isso permite uma compreensão completa da relação do projeto inteiro e sua relação com o entorno.

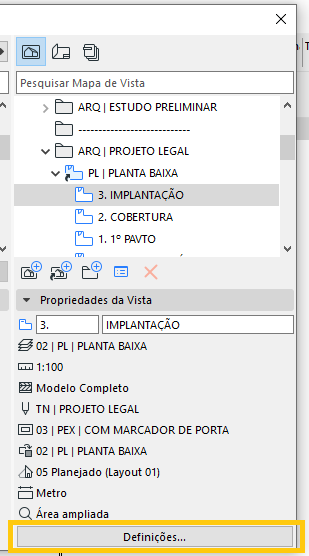

Para isso, vá no Mapa de Vistas, escolha sua Planta de IMPLANTAÇÃO (piso mais acima na Definição de Pisos) e acesse as suas "Definições":

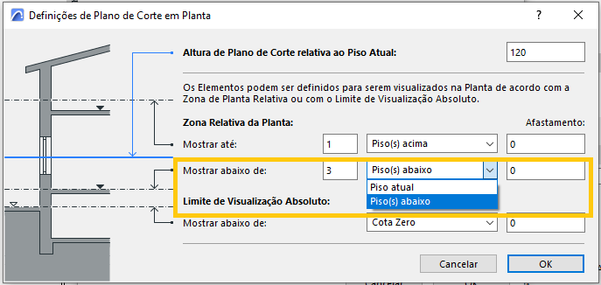

No menu "Definições de Vista", acesse as "Definições de Plano de Corte em Planta" e em "Mostrar Abaixo de", escolha o número de pisos abaixo. Se no seu projeto, há 4 pisos abaixo do piso de implantação (mais acima), então digite 4 e mantenha o afastamento da origem do piso como 0:
Passo 2 - Ajuste as Definições das Lajes (válido também para Coberturas e Malhas)

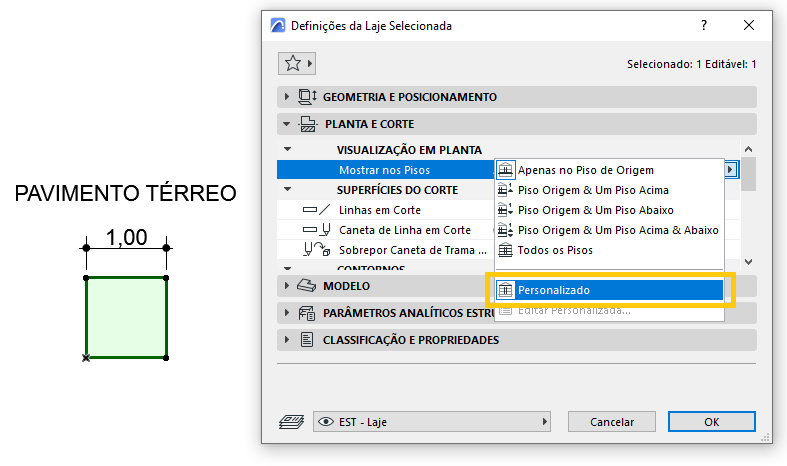

Em cada piso do projeto, defina quais lajes precisam aparecer na implantação e acesse na janela de Definições do Elemento a aba "Planta e Corte". Nas definições de "Visualização em Planta", edite a opção "Mostrar nos Pisos" e escolha "Personalizado".

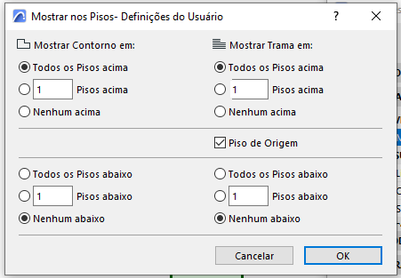

Nesta opção, podemos escolher os pavimentos em que ele aparecerá. Por exemplo, podemos pedir que as lajes do pavimento térreo estejam visíveis em todos os pavimentos superiores, mas não nos inferiores.
Passo 3 - Ajuste as Definições das Paredes (válido também para Vigas e Pilares)

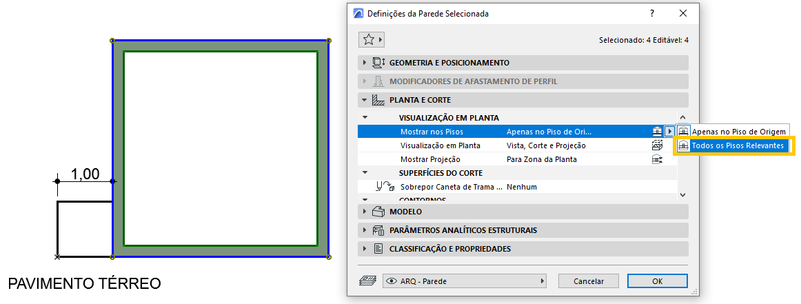

Em cada piso do projeto, defina quais paredes precisam aparecer na implantação e acesse na janela de Definições do Elemento a aba "Planta e Corte". Nas definições de "Visualização em Planta", edite a opção "Mostrar nos Pisos" e escolha "Todos os pisos relevantes".
Os pisos relevantes variam de acordo com cada vista. No caso da nossa vista de Planta de implantação, visualizar paredes do pavimento térreo se torna interessante, então elas aparecerão.

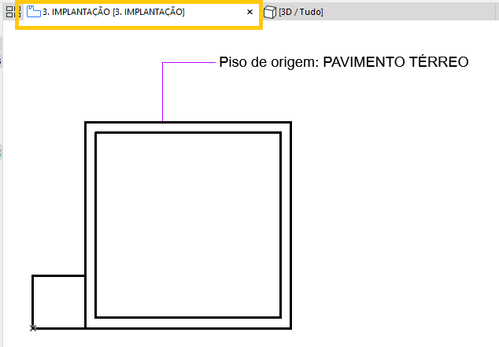

Por fim, ao acessar a sua Planta de implantação, todos os elementos configurados devem aparecer, independente do piso de origem.
Espero que esse fluxo também te ajude!
