Eigene Schraffur erstellen
Sylvia Kammeter
Newcomer
Optionen
RSS-Feed abonnieren
Lesezeichen
Abonnieren
Drucker-Anzeigeseite
Anstößigen Inhalt melden
am
2015-12-16
03:45 PM
Mit folgenden Schritten können Sie Schraffuren selbst erstellen:
Erstellen Sie im Grundriss die Grundlage der Schraffur mit Linien, beginnend am Koordinatenursprung.
Markieren Sie die gewünschten Linienelemente für die Schraffur und kopieren Sie diese.
Gehen Sie danach auf >
Optionen > Element Attribute > Schraffuren

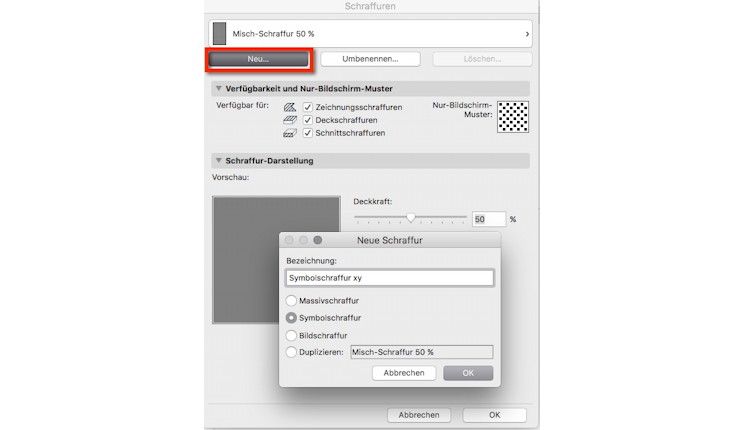

...und klicken Sie dort auf den Button
Neu
.
Wählen Sie
Symbolschraffur
aus und geben einen eigenen Namen ein.

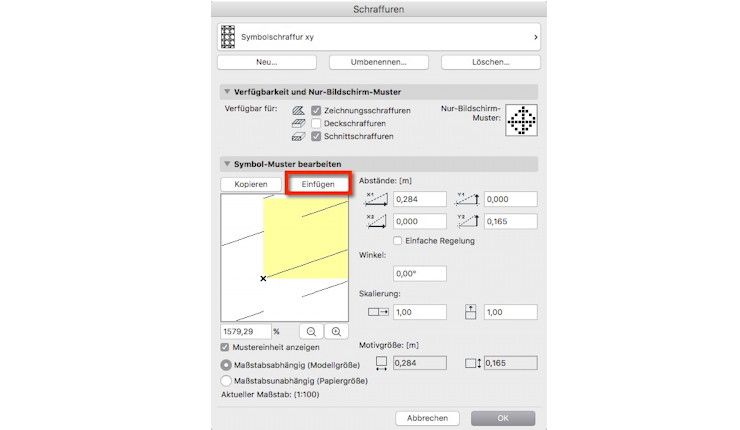

Klicken Sie danach auf
Einfügen
. Es werden dann die kopierten Elemente eingefügt und für die Schraffur hinterlegt.
Bestätigen Sie die Einstellungen mit
OK
.

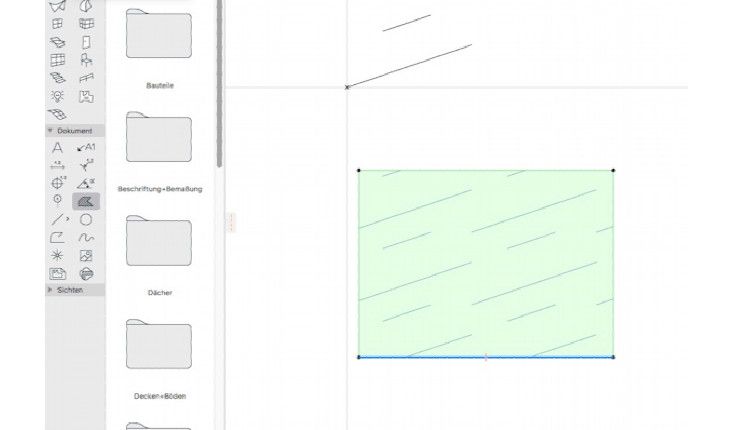

Anschließend können Sie die Schraffur mit dem Schraffur Werkzeug verwenden und platzieren.
Die Screenshots wurden in Archicad Version 22 erstellt
