MEP Designer – Modelagem, Documentação e Cálculos

[Ettore Torres]

A partir do Archicad 29, o novo MEP Designer traz melhorias nas ferramentas e na interface já existentes no Archicad, e também está disponível como um aplicativo independente chamado MEP Designer 29. O MEP Designer oferece um fluxo de trabalho completo para engenharia MEP, com ferramentas especializadas, voltado principalmente para escritórios de arquitetura, engenheiros MEP e equipes de planejamento multidisciplinar.

O MEP Designer integra modelagem, documentação e cálculo em uma solução única.

• Visão Geral
• Modelagem
• Documentação
• Cálculo

Visão Geral

No MEP Designer 29:

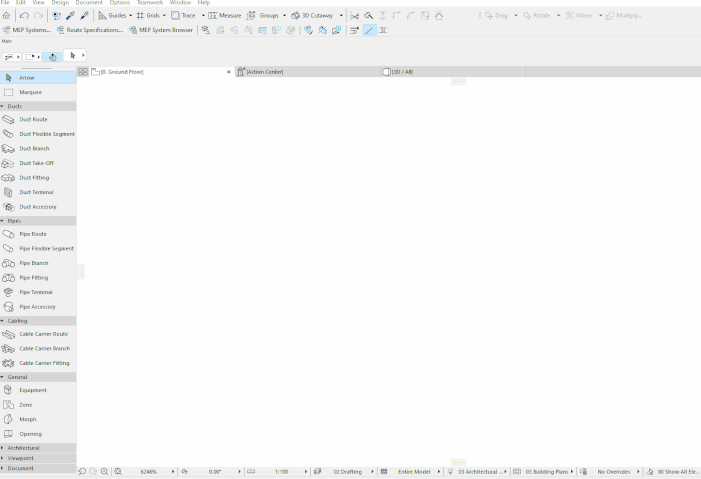

O aplicativo independente MEP Designer oferece, por padrão, o ambiente de trabalho MEP Planning 29. Além disso, elementos essenciais da caixa de ferramentas de arquitetura, como paredes e lajes, podem ser criados e editados nele.

  NOTA: Ferramentas como Escadas, Guarda-corpos, Malha, Fachada Cortina e Fontes de Luz não fazem parte do MEP Designer.

No Archicad:

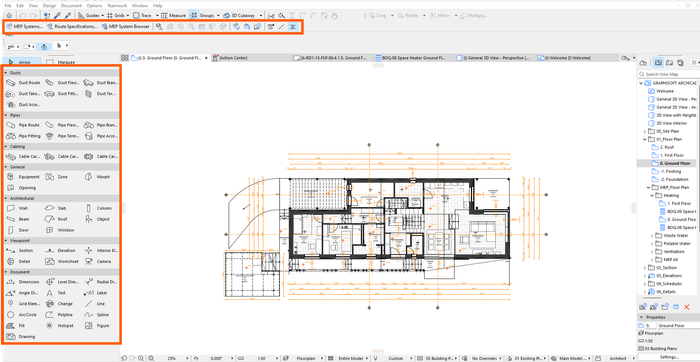

Para habilitar as ferramentas e paletas correspondentes às tarefas MEP, ative o perfil de Ambiente de Trabalho Perfil Engenharia MEP 29 em Opções > Ambiente de Trabalho > Aplicar Perfil.

Exibição de Elementos Arquitetônicos em 3D

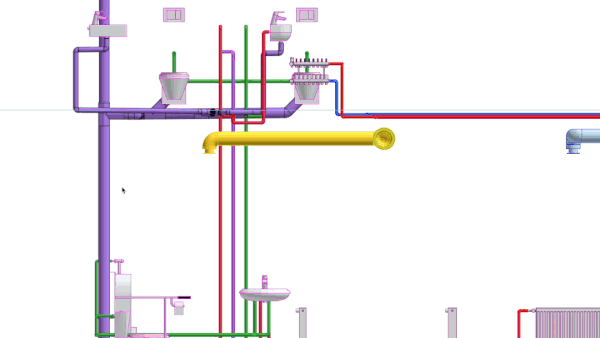

Para que os elementos MEP sejam facilmente reconhecidos e diferenciados dos elementos arquitetônicos, todos os elementos arquitetônicos são exibidos em cinza na janela 3D, enquanto os elementos MEP são coloridos conforme definido em suas configurações.

 

 

Modelagem

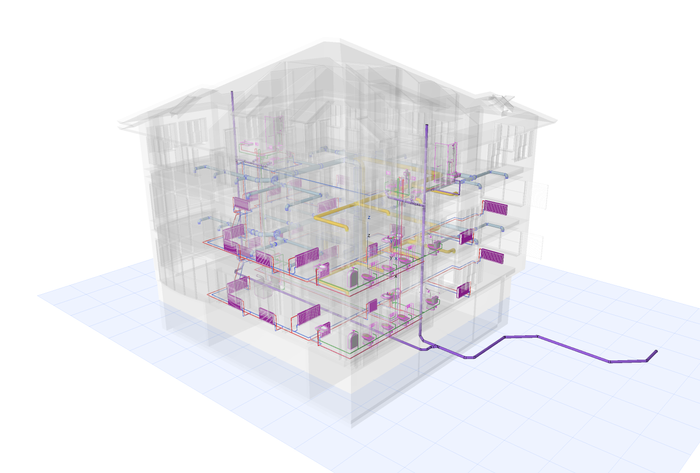

Com o MEP Designer, você pode modelar sistemas mecânicos, elétricos e hidráulicos diretamente em 3D e 2D.

Criar e Editar Elementos MEP em Todas as Vistas do Projeto

O MEP Designer permite modelar elementos MEP de forma flexível em várias vistas do projeto — janela 3D, planta baixa, cortes ou elevações — oferecendo acesso total a todas as ferramentas em qualquer representação e possibilitando posicionamento e edições detalhadas.

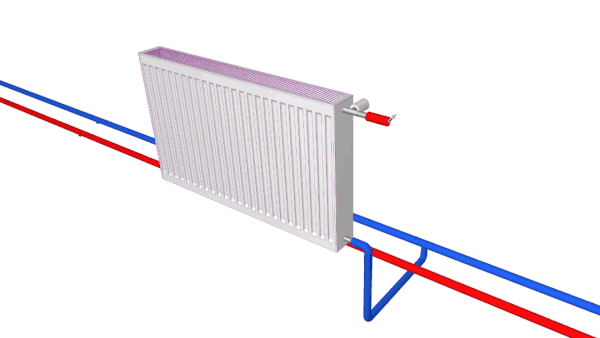

Ajuste Avançado de Inclinação para Tubulações

O MEP Designer permite ajustar rapidamente a inclinação de trechos de tubulação de forma intuitiva, sem quebrar as conexões existentes. As inclinações são inseridas diretamente pelo Tracker, com a direção exibida graficamente. Novos segmentos herdam automaticamente a inclinação existente; alterações afetam apenas tubulações horizontais ou inclinadas — as verticais permanecem inalteradas. Isso oferece controle total sobre elevações e inclinações na rede de tubulação.

Ferramentas Intuitivas e Fluxo de Trabalho Flexível

Os componentes MEP podem ser posicionados por arrastar e soltar, conectados de forma inteligente e movidos ou editados conforme necessário. Ramificações, curvas e interseções são criadas automaticamente, acelerando significativamente a modelagem.

Edição e Modificação Rápidas

O fluxo de trabalho baseado em modelo permite alterar segmentos individuais, adicionar novos componentes ou ampliar redes existentes a qualquer momento. Todas as alterações atualizam o modelo instantaneamente.

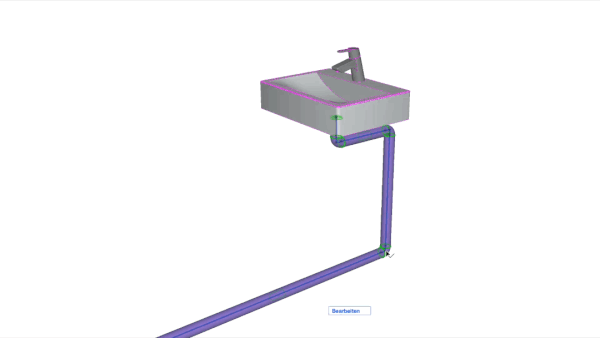

Conexão Inteligente de Tubos e Pontos de Conexão

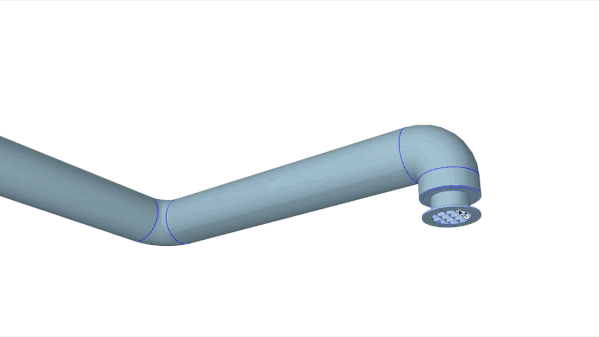

Ao modelar tubulações no MEP Designer, você recebe feedback visual imediato ao criar conexões com unidades terminais ou componentes. Use as teclas de seta para selecionar opções de conexão. O Connection Solver aprimorado também oferece suporte a conexões complexas, como uniões inclinadas ou anguladas, permitindo modelagem flexível e precisa.

Verificação de Conexões MEP Abertas

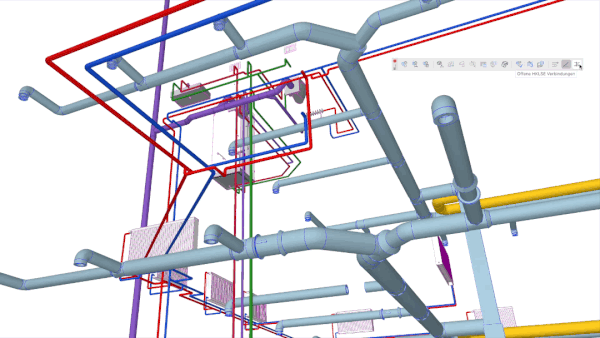

Com o comando de menu Exibir > Opções de Visualização na Tela > Conexões MEP Abertas, é possível exibir todos os pontos de conexão que não estão devidamente fechados. As conexões abertas são destacadas em vermelho, facilitando a identificação e correção.

Detecção de Interferências no Projeto MEP

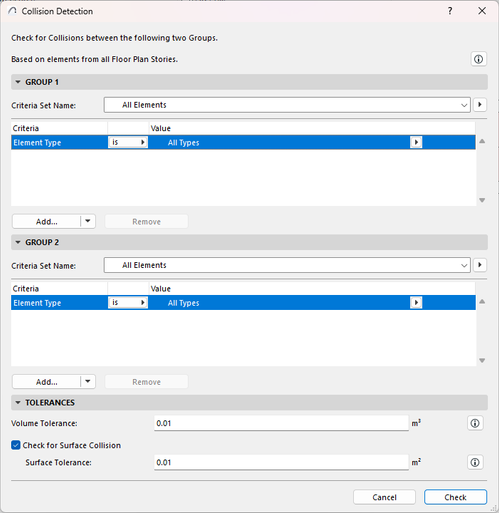

A detecção de interferências integrada permite verificar se elementos MEP estão intersectando com elementos arquitetônicos ou outros sistemas MEP. A identificação precoce de erros e conflitos ajuda a evitar problemas. Esse recurso, disponível em Projeto > Verificação do Modelo > Detecção de Interferências…, favorece a colaboração coordenada e multidisciplinar.

  OBSERVAÇÃO: A detecção de interferências considera interseções de elementos. Se as prioridades de materiais fizerem com que um elemento seja cortado/fundido (por exemplo, pelas prioridades de materiais de construção), nenhuma interferência será detectada.

Documentação

Com o MEP Designer, você documenta seu projeto diretamente a partir do modelo — com precisão, clareza e de acordo com as normas.

Gerenciamento Central de Predefinições MEP

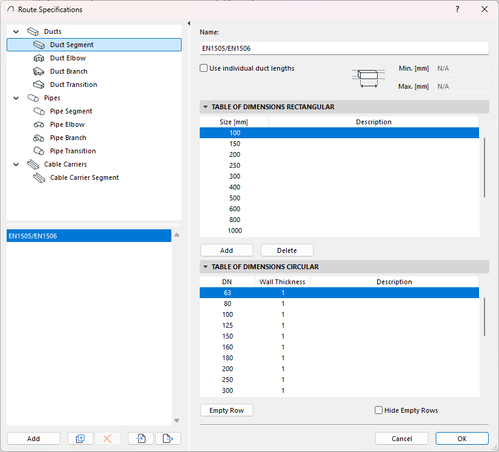

As Predefinições MEP definem propriedades básicas e valores padrão — como seções transversais, espessuras de parede e comprimentos de tubos ou dutos — para todas as redes MEP do projeto. Elas garantem que novos elementos MEP sejam sempre inseridos de acordo com os padrões do projeto. Essas configurações estão em Opções > Preferências do Projeto > Especificações de Rotas…

 

Rotulagem e Cotas

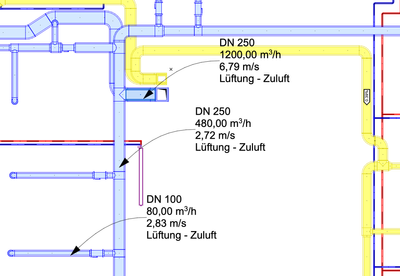

Todos os componentes MEP podem ser automaticamente rotulados, identificados e cotados nos desenhos. Propriedades como diâmetro nominal, material ou elevação são extraídas diretamente do modelo e mantidas sempre atualizadas. Para ventilação, novos parâmetros como velocidade do ar e taxa de fluxo também podem ser exibidos automaticamente.

Anotações para Elementos MEP

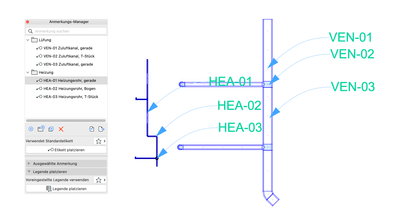

Insira anotações diretamente nos elementos MEP e seus subcomponentes, e gere automaticamente legendas a partir dos dados do projeto. Isso mantém a documentação clara e organizada.

Acesse o Gerenciador de Anotações em Documento > Gerenciador de Anotações.

Representação Simbólica de Elementos MEP

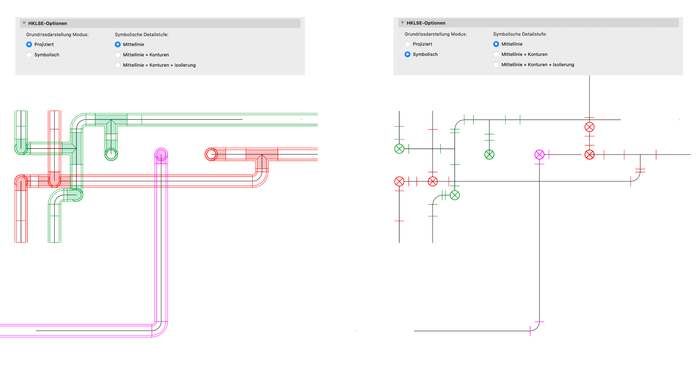

Para uma documentação mais clara e compatível com normas, o MEP Designer permite exibir elementos lineares MEP de forma simbólica, além da visualização 3D projetada normalmente. É possível ajustar a representação na planta para melhorar a legibilidade.

Configure em Documento > Visualização do Modelo > Opções de Visualização do Modelo, na seção Opções MEP.

 

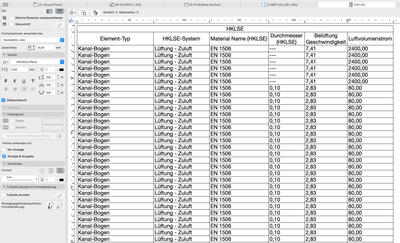

Listas e Quantitativos

Os elementos MEP podem ser listados e quantificados.

 

Opções Flexíveis de Exportação

Estão disponíveis diversos formatos de exportação para transferência de dados. Você pode exportar seus planos e listas em PDF, DWG ou IFC.

Cálculo

O MEP Designer permite realizar diversos cálculos diretamente no modelo.

Sistemas MEP como Base para Cálculos

A atribuição de tubos e componentes a sistemas MEP específicos é a base para todos os cálculos técnicos no MEP Designer. Cada sistema define propriedades essenciais, como fluido, temperatura ou material, que são cruciais para o projeto e para os cálculos. Muitas avaliações automáticas - como perda de pressão, vazão ou dimensionamento — são executadas por sistema, assim como exportações de dados para softwares de engenharia externos.

Além das funções técnicas, os sistemas MEP também controlam configurações gráficas como cores e tipos de linha, melhorando ainda mais a clareza do modelo.

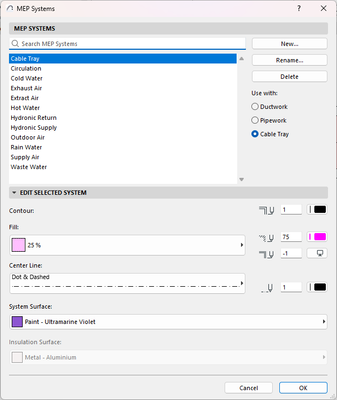

Acesse essas configurações em Projeto > Sistemas MEP…

Navegador de Sistemas MEP para Controle e Avaliação

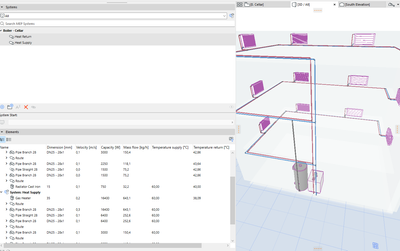

O Navegador de Sistemas MEP ajuda a revisar e gerenciar todas as redes MEP do projeto. É possível listar todos os tubos, componentes e suas atribuições de sistema, avaliando-os conforme necessário. O Navegador apresenta, em formato de tabela, propriedades-chave como fluido, vazões ou perdas de pressão, e oferece análise direcionada da rede. Qualquer alteração ou adição é atualizada instantaneamente. Ele é a ferramenta central para controle de qualidade contínuo e para preparar cálculos e exportações de dados para softwares de engenharia externos.

Acesse o Navegador de Sistemas em Janela > Paletas > Navegador de Sistemas MEP.

 

Otimizador Hidráulico e Otimizador de Dimensionamento de Dutos

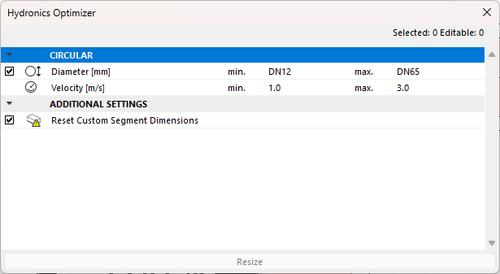

O Otimizador Hidráulico e o Otimizador de Dimensionamento de Dutos (Janela > Paletas) são ferramentas poderosas que permitem otimizar automaticamente as dimensões de tubos e dutos. Basta selecionar os segmentos desejados no modelo e definir limites de diâmetro e velocidade. Os otimizadores ajustam todos os elementos marcados dentro desses parâmetros, garantindo sistemas hidráulicos e de ar eficientes e compatíveis com as normas. Essas ferramentas aceleram cálculos e planejamento, reduzem retrabalhos e aumentam a confiabilidade do projeto.

Exportação de Dados e Processamento em Softwares de Terceiros

Um dos principais benefícios é a facilidade para exportar dados calculados para softwares de engenharia externos ou para cálculos detalhados adicionais. Usando conjuntos de propriedades IFC ou outros formatos, é possível realizar tarefas como cálculos hidráulicos ou dimensionamento avançado de tubulações em softwares especializados (por exemplo, Dendrit). Interfaces abertas também estão disponíveis para cálculos de volume de ar. Isso facilita a integração dos resultados do MEP Designer em fluxos de trabalho de engenharia MEP, complementos ou ferramentas de cálculo para processamento posterior.
