Crie estudos volumétricos com diferentes ferramentas

[Rita Gurjao]

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim como criar estudos volumétricos com diferentes ferramentas.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

Fazer estudos volumétricos para projeto pode ser algo bem decisivo para a tomada de decisões quando falamos de volumetria, fluxos e distribuição do programa de necessidades.

Neste artigo, quero te mostrar 3 formas diferentes de fazermos estudos volumétricos no Archicad, para você escolher o que melhor se adequa ao seu fluxo de trabalho.

Usando a ferramenta Zona

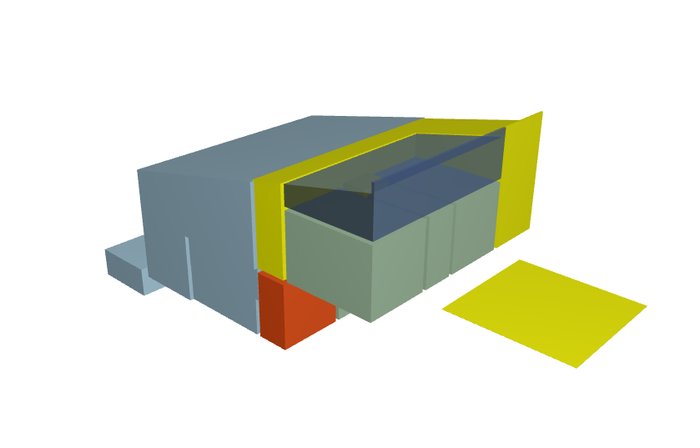

A partir da ferramenta zona conseguimos aplicar Superfícies diferentes para que no 3D seja representada de acordo com o uso em projeto. Aqui, temos a vantagem de, ao criar a Zona, já podermos visualizar o nome da Zona + área medida, podendo facilitar estudos, bem como diversos outros parâmetros.

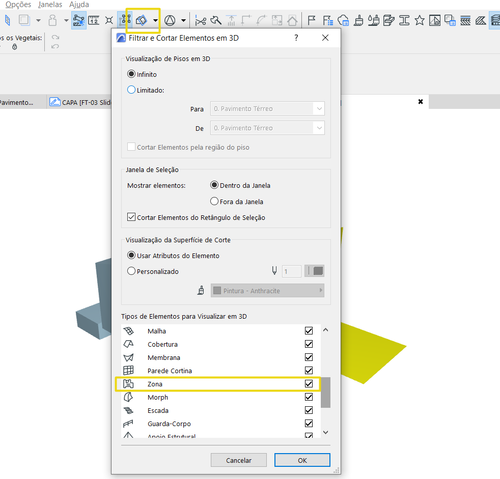

Para a visualização das Zonas em 3D, é necessário habilitá-las no "Filtro de Corte e Elementos 3D" (Ctrl + Alt + A):

Além disso, podemos com facilidade alterar a representação das Zonas em planta a partir das definições das mesmas. Como vantagem, essa ferramenta também permite que seja possível vincular sua altura com a altura do pé direito estabelecido nas definições do projeto.

Usando a ferramenta Laje

A ferramenta Laje, diferentemente da ferramenta de Zona, não vincula sua altura com o piso acima, sendo necessário colocar as alturas de forma manual.

Em termos construtivos, pode-se definir, de forma simples, assim como na Zona, as Superfícies necessárias para sua representação, bem como controle da representação em 2D.

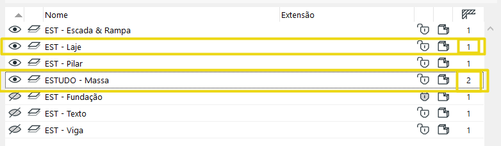

Ao utilizar a ferramenta de Laje para estudos volumétricos é interessante criar um novo Vegetal no arquivo e coloca-lo com índice diferente do índice das Lajes do seu projeto, para que os elementos não interfiram entre si e depois você não tenha problemas em quantitativos ou visualização 3D com os elementos sendo alterados.

Usando a ferramenta Parede

Para usar a ferramenta de Parede para estudos volumétricos, precisamos utilizá-la no Método de Geometria Simples e Método de Construção Poligonal.

Assim como nas outras ferramentas, temos a liberdade de escolher a superfície aplicada, entretanto a representação em planta funcionará melhor a partir da Sobreposição Gráfica, a fim de controle mais adequado das tramas de representação.

Aqui, temos a vantagem de que a ferramenta Parede, assim como a Zona, também está vinculada ao pavimento, não sendo necessário colocar a altura do pé direito de forma manual.

Entretanto para esse método, também é aconselhável a criação de um novo Vegetal com índice diferente.

Independente da ferramenta escolhida, vale dizer que é possível fazer um Mapa de áreas para calcular a área total do estudo volumétrico em questão, bem como aplicar para cada uma delas Sobreposições Gráficas e trabalhar a documentação da forma que se deseja de acordo com o objetivo do estudo.

As 3 ferramentas podem alcançar as mesmas representações, a sua escolha vai depender da sua preferência/necessidade.

Dessa forma, conseguimos desenvolver e já prever, por meio das informações que podemos extrair a partir do modelo, certas coisas no nosso projeto de forma mais adequada e precisa.

---
