Iniciando a modelagem a partir de um DWG

[Rita Gurjao]

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Caroline Alves como iniciar a modelagem a partir de um DWG.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

Quando iniciamos uma modelagem a partir de um DWG, precisamos inserir o arquivo base dentro do Archicad. Para isso, é necessário criar uma Folha de Trabalho, que é um Ponto de Vista 2D destinado à organização e uso de documentos externos ao Archicad.

Neste artigo, vou ensinar o passo a passo para iniciar uma modelagem a partir de um DWG.

Passo 1 - Crie uma Folha de Trabalho

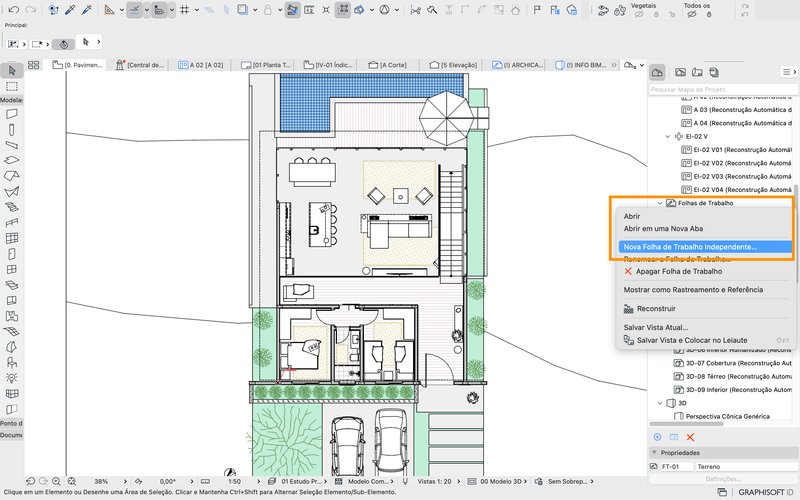

Para criar uma Folha de Trabalho, abra o Mapa de Projeto (primeiro menu do Navegador), clique com botão direito no Ponto de Vista "Folha de Trabalho" e escolha a opção "Nova Folha de Trabalho independente".

Passo 2 - Arraste e solte o DWG no Archicad

Com a Folha de Trabalho aberta, arraste e solte o DWG. Importante: O DWG não pode estar aberto em outros softwares.

Após soltar, aparecerá uma caixa de diálogo para a escolha da unidade de medida a ser usada no DWG.

Escolha o Ponto de Origem do DWG e arraste-o até a origem do Archicad usando Paleta de Contexto. Recomenda-se que a origem seja um ponto em comum entre as disciplinas e imutável.

Passo 3 - Visualize o DWG no Piso que deseja iniciar a modelagem

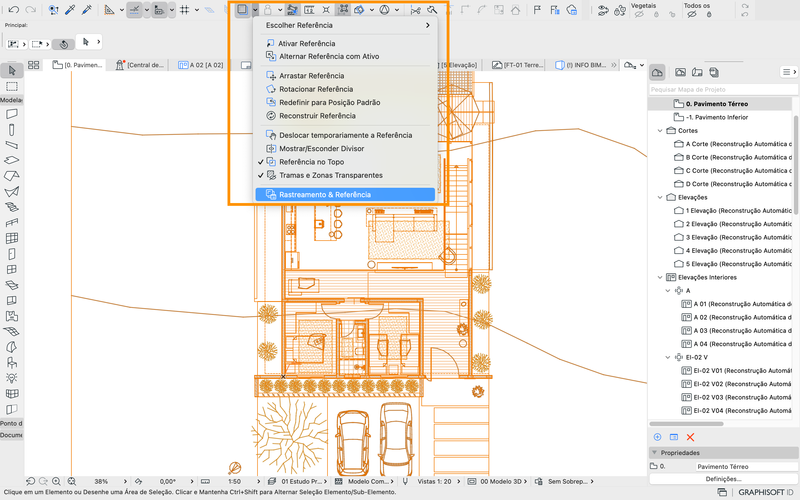

Com o DWG posicionado, volte ao Mapa de Projetos,  abra o Piso que deseja iniciar a modelagem e habilite o recurso Rastreamento e Referência, abrindo a Paleta de Rastreamento e Referência.

Na paleta de Rastreamento selecione a opção "Procurar por Rastreamento e Referência" e escolha a Folha de Trabalho que contém a base DWG.

---
