Grundrissdarstellung im Ursprungsgeschoss und darüber

[Fritz Schupferling]

In diesem Beitrag möchten wir Ihnen erklären, wie Sie Elemente in ihrem Ursprungsgeschoss und darüber darstellen können.

In unserem Beispiel möchten wir eine Terrasse (Decke) und eine Sichtschutzwand in einem Geschoss darüber als Aufsicht darstellen.

Die Sichtschutzwand hat eine Höhe von 1,5 m.

Einstellungen der Wand

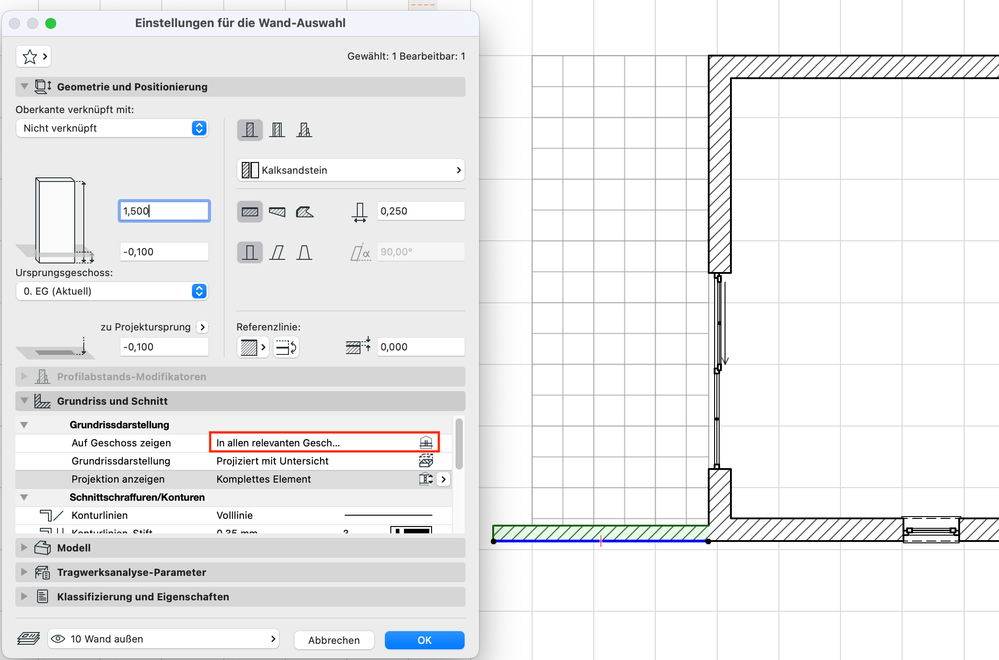

Unter Grundriss und Schnitt > Grundrissdarstellung > Auf Geschoss zeigen:  In allen relevanten Geschossen.

Einstellungen der Decke

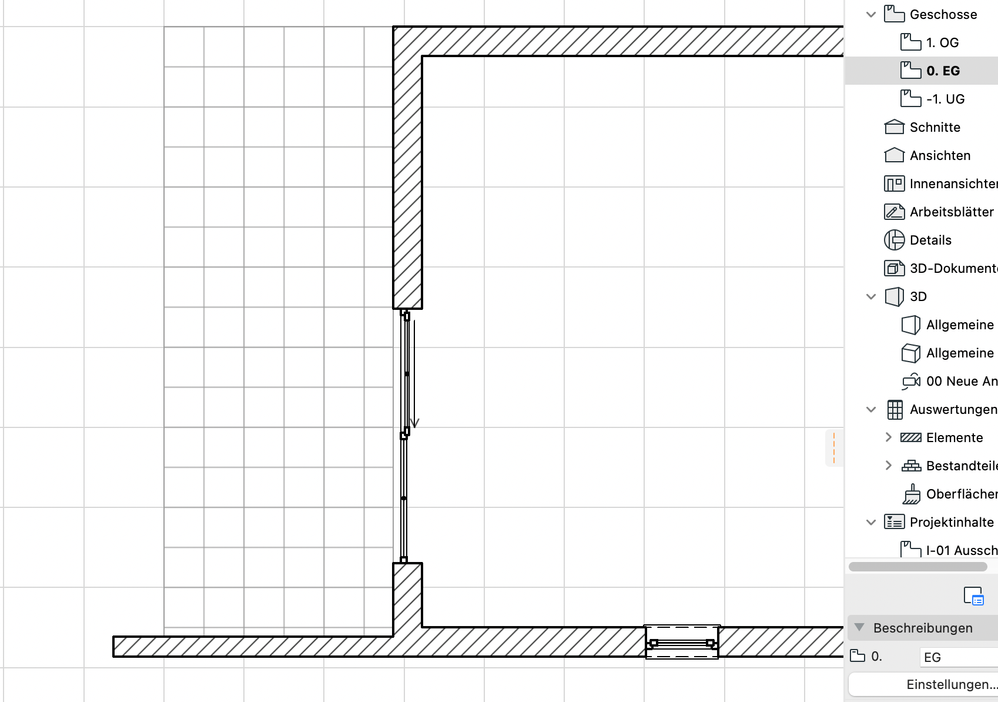

Unter Grundriss und Schnitt > Grundrissdarstellung > Auf Geschoss zeigen:  Ursprungsgeschoss und ein Geschoss darüber.

Einstellungen der Grundriss-Schnittebene im Geschoss darüber

• Im  Geschoss darüber öffnen wir die Grundriss-Schnittebene unter Dokumentation > Grundriss-Schnittebene

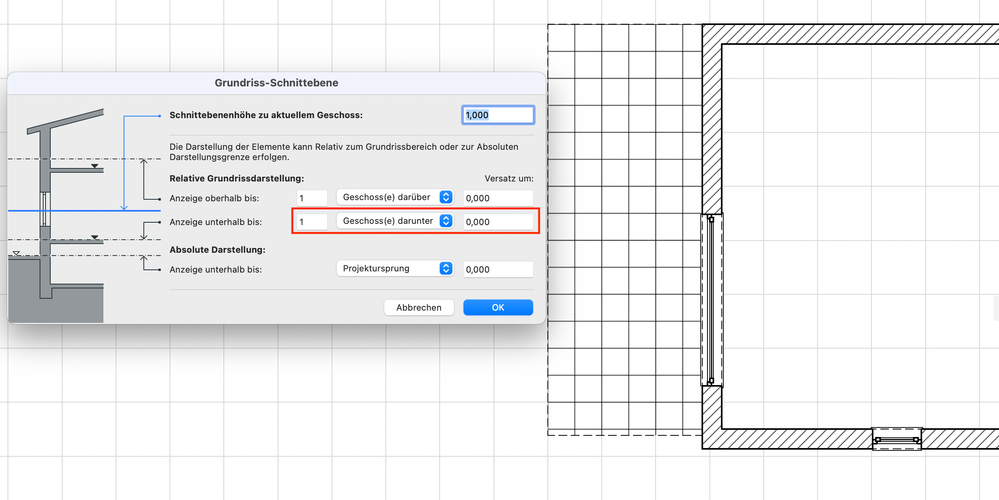

• Unter Anzeige unterhalb bis : Geschoss(e) darunter

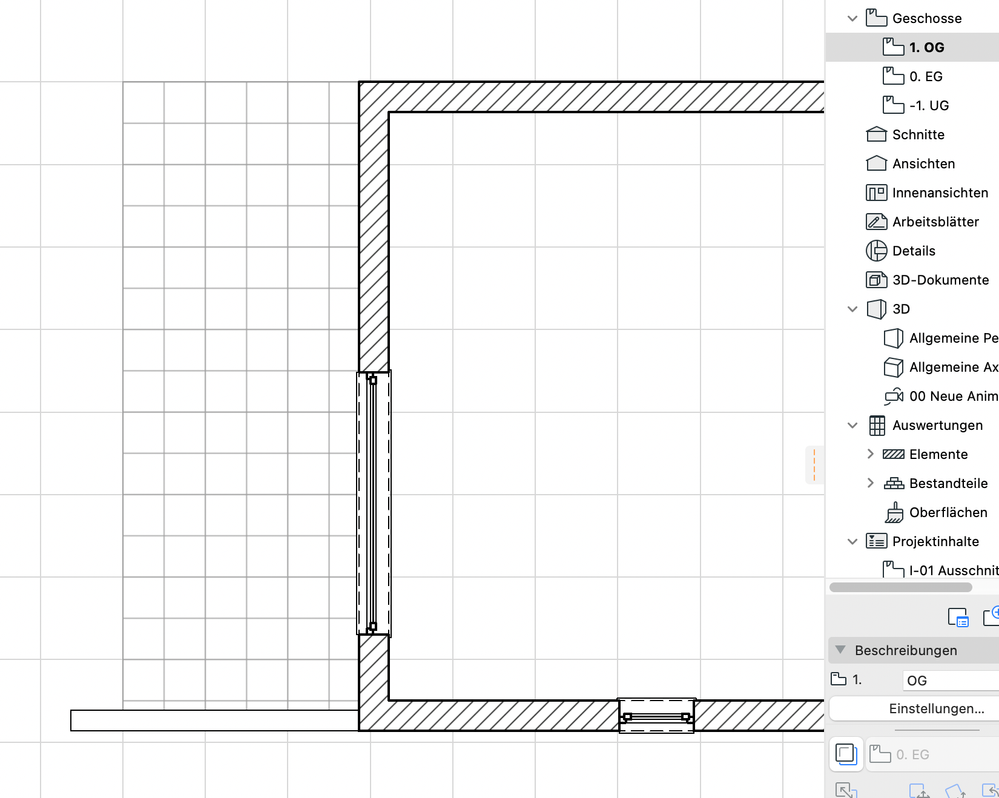

Die Sichtschutzwand und die Terrasse werden nun auch im Geschoss darüber dargestellt.

Damit die Decke nicht mit einer gestrichelten Konturlinie dargestellt wird, könnte man dies unter Optionen > Projektpräferenzen > Altsystem ändern.

Wir werden dazu aber eine Grafische Überschreibung anwenden.

Einstellungen für die Grafische-Überschreibung

• Unter Dokumentation > Grafische Überschreibung > Grafische Überschreibung...

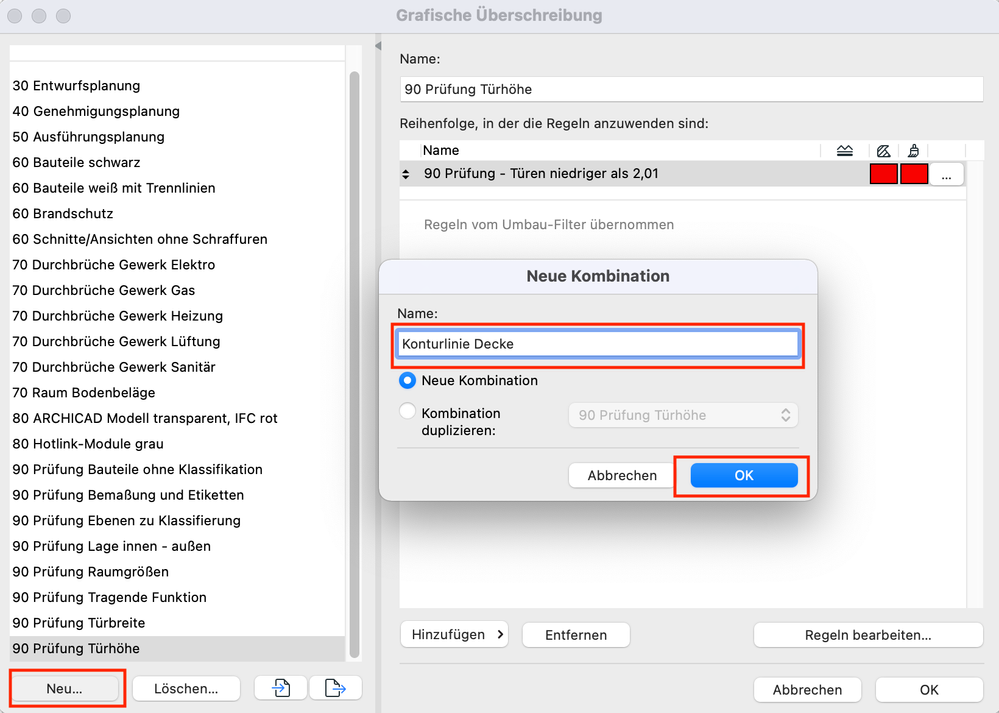

• Durch Klicken auf Neu erstellen wir eine neue Grafische Überschreibung


• Wir vergeben einem Namen und bestätigen mit OK

Einstellungen für die Überschreibungsregel

Die Überschreibungsregel überschreibt die Konturlinie und den Schraffurstift der Decke:

• Eine neue Regel erstellen: Hinzufügen > Eine neue Regel erstellen. (Ganz unten in der Liste zu finden)


• Unter Kriterien



  • Element-Typ ist gleich Decke


  • Ursprungsgeschoss = 0.EG





Hinweis: Klicken Sie auf Hinzufügen, können Sie in der Kriterienliste die entsprechenden Kriterien suchen.

• Unter Überschreibungsstil



  • Unter Linientyp Checkbox aktivieren und als Linientyp: Volllinie


  • Zusätzlich haben wir für eine gräulichen Darstellung unter Linien / Marker / Textstift: den Stift auf 95 umgestellt


  • Unter Schraffurvordergrundstift Checkbox aktivieren, Stift auf 95 umstellen und das Symbol für Deckschraffur aktivieren






• Wir vergeben einen Namen und bestätigen mit Ok

Hinweis: Erstellen Sie sich für das Geschoss einen Ausschnitt. In einem Ausschnitt werden die Einstellungen für die Grafische Überschreibung und die Grundriss-Schnittebene mit gesichert.
