Hilfslinien

[Fritz Schupferling]

Als Konstruktionshilfe in Archicad können Sie Hilfslinien und Fanghilfen einsetzen.

Fanghilfen erscheinen beim Konstruieren (in blau) während Hilfslinien (in orange) im Gegensatz dazu manuell erstellt und permanent dargestellt werden, bis sie Sie explizit entfernen.

Aktivieren Sie die Hilfslinien:

• über das Icon in der Standard-Symbolleiste


• über Ansicht > Hilfslinien


• über das Tastaturkürzel Alt+H ein- und ausschalten.

• Klicken Sie auf das Hilfslinien Symbol am Rand des Fensters.


• Ziehen Sie die Linie an den entsprechende Stelle

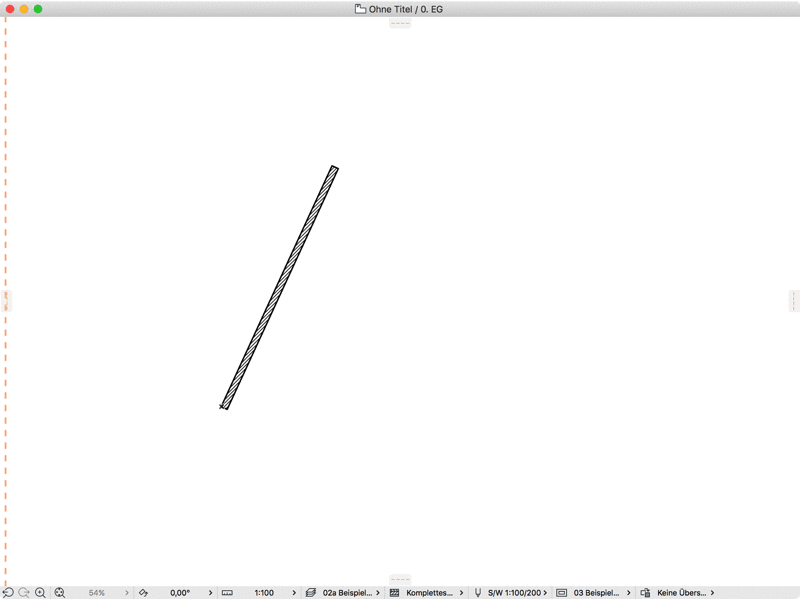

• Wird die Linien an ein Element gezogen, rastet Sie ein.


• Bei schrägen Elementen rastet die Hilfslinie ebenfalls entsprechend ein.

• Handelt es sich um ein gebogenes Element, wird eine Hilfslinien-Kreis mit dem entsprechenden Radius am Element erstellt.

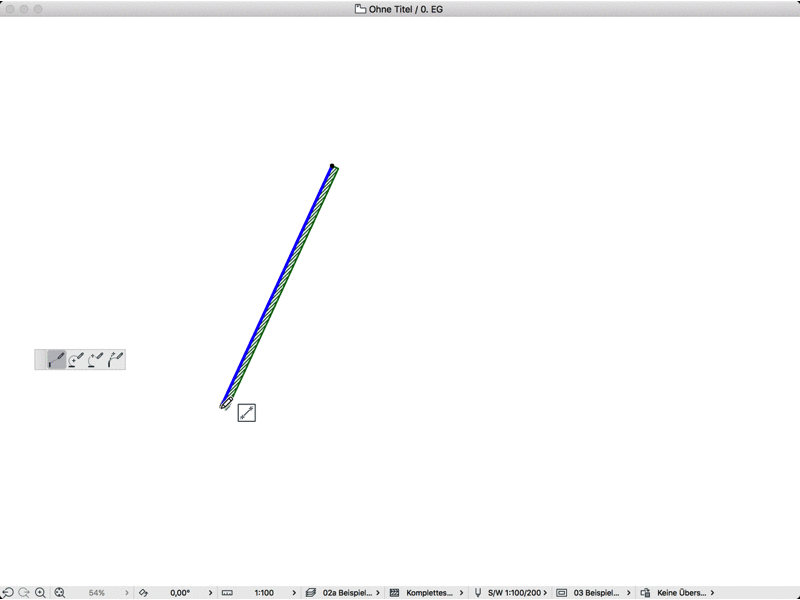

Zusätzlich steht Ihnen die Funktion Hilfslinien-Segement erstellen zur Verfügung:

• Ansicht > Hilfslinien-Optionen > Hilfslinien-Segment erstellen


• Standard Symbolleiste > Neben dem Icon für Hilfslinie.


• Rechtsklick auf die am Rand befindlichen Hilfslinien-Symbole



• Rufen Sie den Befehl auf und bestimmen Sie mit zwei Klicks den Anfangs- und Endpunkt.

• Über die Pet Palette lassen sich ebenso Hilfslinien-Kreissegmente erstellen.

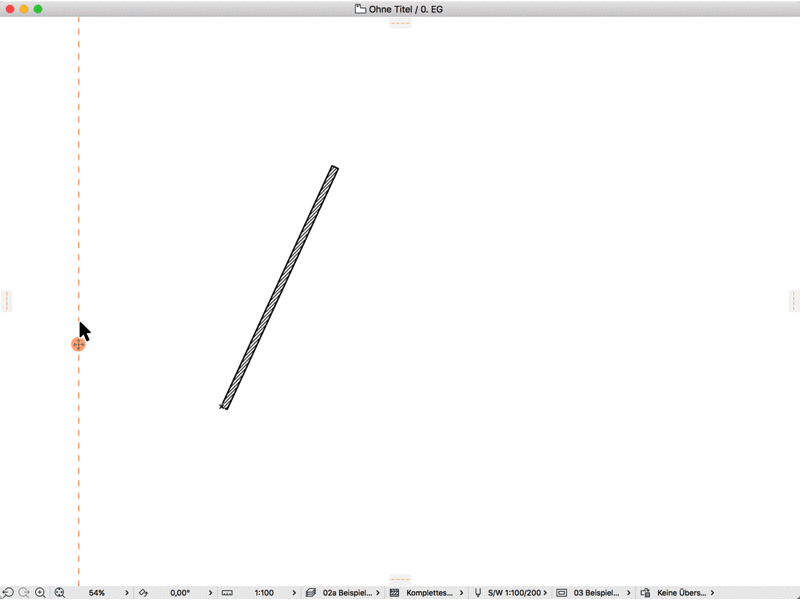

• Fahren Sie mit der Maus auf eine Hilfslinie, erscheint ein Kreis. Durch Klicken auf den Kreis können Sie die Hilfslinien parallel verschieben.


• Durch drücken der ALT-Taste können Sie ein Duplikat der Hilfslinien parallel verschieben.

Zum Löschen einer Hilfslinien stehen Ihnen mehrere Optionen zur Verfügung:

• Führen Sie ein Rechtsklick auf einer Hilfslinie aus:



  • Alle Hilfslinien löschen = löscht alle Hilfslinien


  • Hilfslinie entfernen = löscht ausschließlich die angeklickte Hilfslinie


  • Hilfslinien löschen = es erscheint ein Radiergummi am Cursor mit dem Sie die Hilfslinien einzeln nacheinander löschen können.





Die Screenshots wurden in Archicad Version 21 erstellt
