gewendelte Tiefgarage Rampe

[MH2025]

Moin zusammen,

wie kann ich in 3D diese gewendelte Rampe erstellen?

Diese Rampe hat verschiedene Steigungen und ein Querneigung von 3% im gewendelte Bereich.

Gibt es vielleicht ein Tool in Archicad?

Danke für Feedback!

[runxel]

Heimo hat dazu mal viel gemacht.

u.a.: https://bimcomponents.com/GSM/Details/24250

https://bimcomponents.com/GSM/Details/23828

https://bimcomponents.com/GSM/Details/23820

Aber ob die Dinger auch Querneigung können, ist mir gerade nicht bekannt. Hier im Forum findet sich aber viel zu dem Thema.

[Bernhard Binder]

Wir haben tatsächlich ein Objekt in unserer kostenpflichtigen (** somit hier als WERBUNG gekennzeichnet **) Clubbibliothek, das genau das (und noch mehr) kann.

Es handelt sich im die A0_Rampe A-NULL Bibliothek | A-NULL Bausoftware

[Hmooslechner]

Teste auf alle Fälle Deine Kurve auch mit den Schleppkurven!

manuell (mit Archicad-Werkzeugen) würde es auch gehen - entweder mit Schalen oder mit gebogenen Trägern oder mit Geländer und Profilmanager.

Zu Ruxels Link: https://www.youtube.com/watch?v=0-V435idVog

Entwicklung: https://community.graphisoft.com/t5/Programmierung/Rampe-Gefälle-harmonisch/m-p/554073

Als Geländer: Du müßtest das halt 3-Teilen - https://www.youtube.com/watch?v=nX-0SYpd9YE

[MH2025]

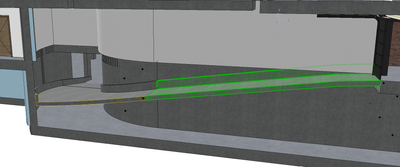

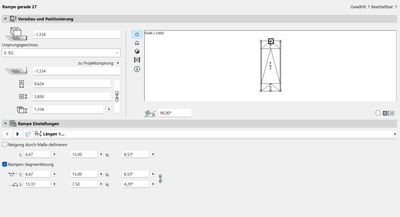

Den Gerade Rampe gefolgt durch eine 90 Grad Kurve hat geklappt. Auch mit den gewünschte Steigung. Nur den Querneigung von 3% habe ich noch nicht in den Rampetool von Archicad gefunden.

[Bernhard Binder]

Die Graphisoft Rampe kann keine Querneigung.

[Hmooslechner]

lt OIB (Ö) Teil 4 sind Querneigungen nicht zulässig:

https://www.oib.or.at/wp-content/uploads/richtlinien/richtlinie_2023/oib-rl_4_ausgabe_mai_2023.pdf

"2.2 Rampen 2.2.1 Das Längsgefälle darf höchstens 10 % betragen. 2.2.2 Bei Gebäuden oder Gebäudeteilen, die barrierefrei zu gestalten sind, gelten folgende Anforderungen: • Das Längsgefälle darf höchstens 6 % betragen; • Ein Quergefälle ist nicht zulässig; "

Bei "meinen" Rampen geht das zur Planung (leider) schon,  weil ja nur das Profil schräg gezeichnet werden müsste.

[MH2025]

Ist eine Querneigungsfunktion in Archicad 29 zu erwarten?

Gewendelte Rampenteile (Tiefgarage) müssen eine Querneigung von mindestens 3 % aufweisen in Hamburg.

(Garagenverordnung - GarVO)

(1) Rampen von Mittel- und Großgaragen dürfen nicht mehr als 15% geneigt sein. Bei gewendelten Rampen ist die Neigung in der Mitte der Fahrspur zu messen. Die Breite der Fahrbahnen auf diesen Rampen muss mindestens 2,75 m, in gewendelten Rampenbereichen mindestens 3,50 m betragen. Gewendelte Rampenteile müssen eine Querneigung von mindestens3%haben. Der Halbmesser des inneren Fahrbahnrandes muss mindestens 5,0 m betragen.

[Bernhard Binder]

Ein Quergefälle ist nur bei Rampen, die barrierefrei zu gestalten sind nicht zulässig.

[Hmooslechner]

Mit Morph komplett "manuell" würde das hier gehen: https://www.youtube.com/watch?v=5_hEnzELMwc
