Migration auf Archicad 22

[Holger Kreienbrink]

Diese Liste soll Ihnen die Migration von Projekten aus Archicad 17-21 erleichtern und Sie durch die für die Migration wichtigen Punkte leiten.

Vorbereitung

• Machen Sie sich mit den Änderungen in Archicad 22 vertraut, bevor Sie migrieren.

• Überlegen Sie, welche Auswirkungen die Änderungen in Ihren Projekten haben werden.

• Besprechen Sie die Änderungen mit allen Mitgliedern bei Teamwork-Projekten.

• Nehmen Sie sich genügend Zeit. Migrieren Sie nicht, wenn Sie gerade im Projekt- oder Abgabestress sind.

• Sie können mitten in einer Phase migrieren oder am Übergang zu einer anderen Leistungsphase. Wichtig ist nur, dass Sie die Migration gewissenhaft und in Ruhe durchführen.

• Wir empfehlen grundsätzlich, die Projekte als Solo-Projekte zu migrieren, nicht als Teamwork-Projekte. So haben Sie schnellere Zugriffszeiten und können unkomplizierter arbeiten. Das migrierte Projekt können Sie anschließend wieder freigeben.

• Speichern Sie das Projekt als PLN. Sie benötigen kein PLA für die Migration. Ein PLA ist "nur" ein Archiv mit allen verwendeten Bibliotheken.

• Halten Sie sich an die Reihenfolge aus dieser Anleitung, da die Dinge teilweise voneinader abhängig sind.

Backup

• Erstellen Sie ein Backup der PLN-Dateien, bevor Sie anfangen

Bibliotheken

Archicad migriert die Bibliotheken automatisch und lädt die aktuelle Bibliothek inklusive der Migrationsbibliotheken.

• Öffnen Sie die PLN-Datei mit Archicad 22

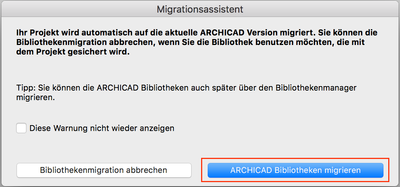

• Archicad bietet Ihnen die automatische Bibliothekenmigration an. Dabei wird die Archicad 22 Bibliothek geladen und die passenden Migrationsbibliotheken (diese enthalten Objekte, die nicht mehr weiter gepflegt, aber noch benutzt werden können)

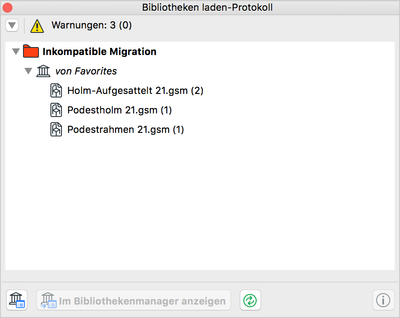

• Überprüfen Sie das Bibliotheken-laden-Protokoll.

• Gibt es doppelte oder fehlende Elemente?

• Lokalisieren Sie fehlende Elemente und löschen Sie aus den geladenen bzw. eingebetteten Bibliotheken die doppelten Elemente.

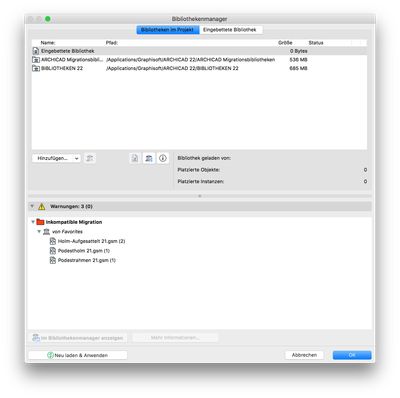

• Wenn wie hier im Screenshot sichtbar, eine inkompatible Migration nur in den Favoriten vorliegt, müssen Sie später nur die Favoriten bearbeiten, im Modell liegen dann keine Probleme vor.

• Wenn Sie die Favoriten öffnen, sehen Sie anhand des Fragezeichens, wo es Probleme bei der Migration gab. In diesem Fall ist die Migration inkompatibel, da die Objekte erweitert wurden und demensprechend ausgetauscht werden müssen.

• Klicken Sie per Rechtsklick auf den Favoriten und bearbeiten Sie ihn

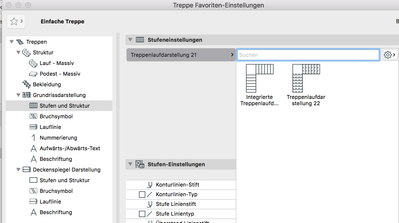

• Unter Stufen und Struktur müssen Sie das 22er Objekt auswählen (auch in der Deckenspiegel-Darstellung)

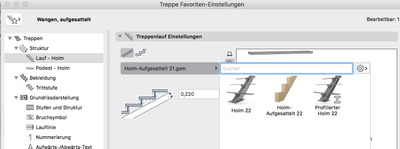

• In den Holmtreppen müssen Sie auch das 22er Objekt auswählen und einstellen

• Bei der einfachen Treppe kann es sein, dass immer noch ein Fragezeichen dargestellt wird.

• Schalten Sie die Struktur auf Holm und wieder zurück auf Massiv.

• Aktualisieren Sie dann die Bibliotheken erneut.

• Überprüfen Sie die verknüpften Bibliotheken.

• Werden alle Bibliotheken benötigt oder können Sie Bibliotheken löschen.

• Überprüfen Sie die Eingebettete Bibliothek.

• Können Elemente gelöscht werden? Sie sehen im Protokoll, ob die Elemente platziert/genutzt werden.

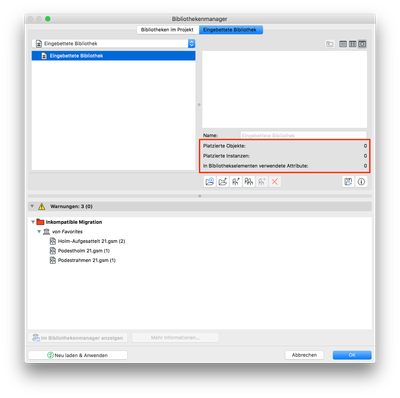

• Wie groß ist der Inhalt der eingebetteten Bibliothek?

• ist es sinnvoll, die Objekte in einen externen Ordner zu extrahieren (wenn Sie z.B. viele Texturen geladen haben).

Klassifizierung

Für Archicad 22 wurden alle IFC Übersetzer und die Klassifizierung überarbeitet und besser auf das IFC Schema angepasst. Für den weiteren Datenaustausch sollten Sie die neuen IFC Übersetzer aus Archicad 22 verwenden, da diese die neuen Features (vor allem für die Übergabe an AVA-Programme) beherrschen.

Wenn Sie bereits eigene Klassifizierungen verwenden, können Sie selbstverständlich Ihr Klassifizierungssystem beibehalten, müssen dann aber evtl die IFC Übersetzer anpassen.

• Öffnen Sie den Klassifizierungsmanager

• Ändern Sie den Versionsnamen von 21 auf 22

• Benennen Sie die folgenden Klassifikationen um:

• Deckenbelag -> Deckenbekleidung

• Fassade - Paneel -> Fassade Paneel

• Fassade - Rahmen -> Fassade Profil

• Fundament / Flachgründung -> Bodenplatte / Flachgründung

• Fundament / Tiefgründung -> Tiefgründung

• Elektrischer Verteilungsregler -> Elektrischer Verteilungspunkt

• Bestätigen Sie die Änderungen mit OK

• Nun müssen Sie einige Elemente im Projekt anders klassifizieren. Die Elemente können Sie im 3D Fenster mit Hilfe von Suchen & aktivieren... auswählen und unter Bearbeiten > Aktivierte Elemente ändern...


  • Platte / Paneel auf Fassade Paneel oder auf Geländer Paneel

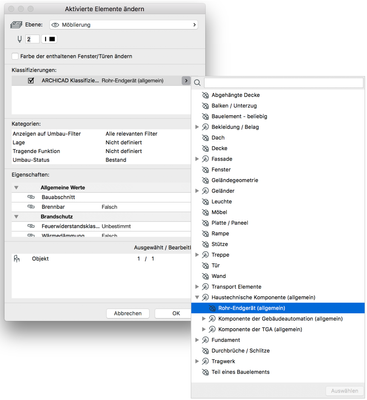

  • Rohr-Endgerät (allgemein) auf eine andere passende Klassifikation


  • Treppen Auftritt auf eine andere passende Klassifikation


  • Treppen Struktur auf eine andere passende Klassifikation




• Importieren Sie die Klassifizierungen aus der Archicad 22 Vorlage (01 Archicad Beispiel-Vorlage - Geschoss OK FF.tpl oder 02 Archicad Beispiel-Vorlage - Geschoss OK RD.tpl).

Sie finden die Dateien unter Programme > GRAPHISOFT  > Archicad 22 >Grundeinstellungen > Archicad

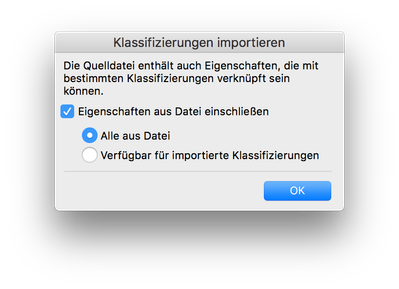

• Schließen Sie die Eigenschaften aus der Archicad Vorlagedatei ein.

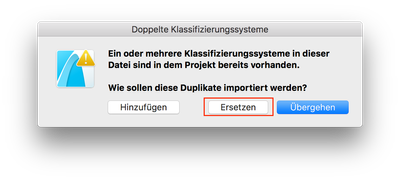

• Ersetzen Sie das Duplikat des Klassifizierungssystems.

• Übergehen Sie die Duplikate der Eigenschaften.

• Archicad importiert jetzt nur die neuen Eigenschaften aus der Archicad 22 Vorlagendatei.

IFC Übersetzer

Die Übersetzer aus Archicad 22 wurden vollkommen überarbeitet und besitzen die neuen Features. Wir empfehlen Ihnen, diese Übersetzer zu verwenden.

Wenn Sie eigene Zuordnungen erstellt haben, sollten Sie diese behalten und vor dem Import der Zuordnungen aus Archicad 22 entsprechend umbenennen.

• Wenn Sie ein Projekt aus Archicad 21 migrieren, sind bereits IFC Übersetzer und die Schemata vorhanden.

• Löschen Sie zuerst alle IFC Übersetzer.

• Benennen Sie den letzten verbliebenen Übersetzer um, so dass Sie ihn später als alt erkennen können.

• Löschen Sie alle verwendeten Umwandlungs-Voreinstellungen der IFC Übersetzer (Modell-Filter, Typ-Zuordnung, Eigenschaften-Zuordnung, Geometriekonvertierung, etc) und benennen Sie das jeweils letzte Schema um, so dass Sie es später eindeutig identifizieren können.

• Nun sollten Sie nur noch jeweils einen Übersetzer und jeweils ein Schema besitzen.

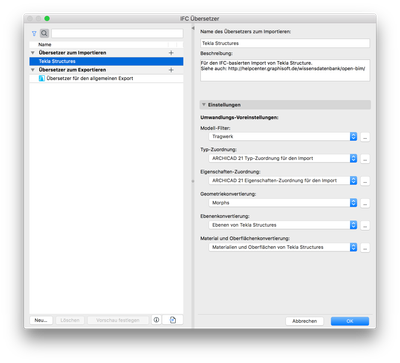

• Importieren Sie als nächstes die IFC Übersetzer aus der Archicad 22 Vorlagendatei.

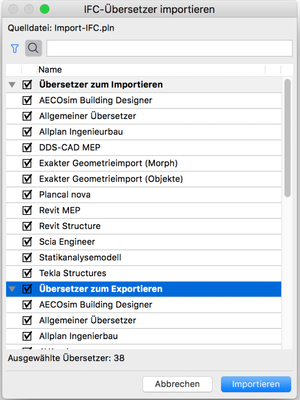

• Über den Import Button unten wählen Sie  die Archicad 22 Vorlagedatei aus.

• Wählen Sie die zu importierenden IFC-Übersetzer aus.

• Klicken Sie auf Importieren

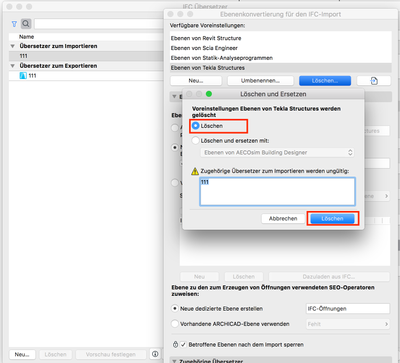

• Löschen Sie nun auch die verbliebenen, alten und zuvor umbenannten Übersetzer und Umwandlungs-Voreinstellungen (im Beispiel alle 111 genannt) wie bereits oben beschrieben.

• Beim Löschen des letzen Export-Übersetzers werden Sie nach dem Vorschau-Übersetzer gefragt. Weisen Sie diesen im Dialog dem neu importierten Allgemeinen Übersetzer zu.

Eigenschaften

Archicad 22 bietet Ihnen neue Möglichkeiten in den Eigenschaften. Sie können Eigenschaften aus anderen zusammen stellen oder berechnen. Durch den Import der Klassifizierungen (siehe oben) haben Sie auch die Eigenschaften aus der Archicad 22 Vorlage importiert.

Wenn Sie eigene Eigenschaften erstellt haben, müssen Sie die IFC Eigenschaftenzuordnung einstellen, sofern Sie diese übergeben möchten.

Überprüfen und passen Sie Ihre Eigenschaften und die Zugehörigkeit zu den Klassifizierungen an.

 Attribute

Passen Sie die Attribute an und räumen Sie auf.

Der neue Attribute-Manager in Archicad 22 bietet Ihnen komfortable Möglichkeiten, die Attribute zu organisieren.

• Löschen Sie Attribute, die Sie nicht unbedingt benötigen

• Der Attribute-Manager bietet Ihnen die Möglichkeit, Attribute zu löschen und zu ersetzen

Listen/Auswertungen

Die Interaktiven Auswertungen aus Archicad 21 und 22 basieren auf den Klassifizierungen.

• Passen Sie die Interaktiven Auswertungen an.

• Wie in diesem Beispiel können Sie so auch verschiedene Elemente zusammen auswerten.

Wohn-/ Flächenberechnungen/BRI- Berechnungen

Die Wohnflächen- und Bruttorauminhaltsberechnungen sind mit Archicad 22 umfangreich überarbeitet worden. In Archicad 22 mussten Sie die Berechnung aufrufen und in ein Arbeitsblatt kopieren. Eine Aktualisierung war nicht möglich.

Mit Archicad 22 stehen Ihnen die Berechnungen im Navigator zur Verfügung. Das hat den Vorteil, dass die Berechnungen sich automatisch aktualisieren und direkt auf das Layout gelegt werden können.

Die alte Berechnung mit dem Formular aus Archicad 21 steht nicht mehr zur Verfügung.

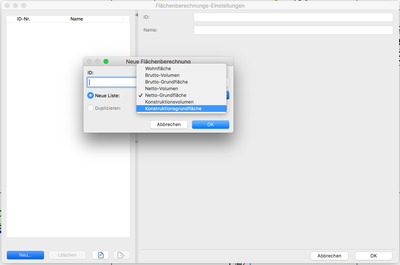

• Sie müssen neue Listen unter Dokumentation > Listen & Berechnung > Flächenberechnung anlegen

• Sie können auch die Listen aus der Archicad 22 Vorlage exportieren und in Ihr Projekt importieren

Treppen

Seit Version 21 besitzt Archicad ein komplett neues Treppen-Werkzeug. Treppen aus vorherigen Versionen werden nur noch als Objekte importiert, die nicht mehr bearbeitet werden können.

Die Treppen haben mit Archicad 22 neue Features bzw. Einstellungen erhalten, die in Archicad 21 noch nicht vorhanden waren. Demensprechend müssen Sie diese Werte überprüfen, ob die Standardeinstellungen für Sie passen oder neue Werte eingestellt werden sollen.

Überprüfen Sie auch die Klassifizierungen der Unterelemente.

• Stellen Sie einen passenden Wert für die Kopffreiheit ein

• Es gibt neue Verbindungen für bessere Verbindungen.

• Die 2D-Darstellungesoptionen sind erweitert worden.

• Es gibt neue Optionen für die Abläufe, Rohbaukanten bei Massivtreppen, Bruchsymbol, Lauflinien, Nummerierung und Beschriftungen.

Fassaden

Mit Archicad 22 erhalten Sie ein komplett überarbeitetes Fassaden-Werkzeug. Die vorhandenen Elemente werden migriert und übernommen. Wir empfehlen aber, die vorhandenen Profile und Paneel mit neueren auszutauschen, da diese mehr Features besitzen

• Baustoffe in den Profile für die 2D und 3D-Darstellung

• Die neuen Profile verwenden intelligente Verbindungen – einschließlich der Profile, die sich in Winkeln treffen (z. B. Sechseck-Muster)

• Die neuen Profile und Paneele reagieren auf die neuen Modelldarstellungen

• Überprüfen Sie die neuen Einstellungen zur 2D-Darstellung. Archicad 22 kann die projizierte (Profile) mit der symbolischen (Paneel) Darstellung kombinieren.

• Überprüfen Sie die Klassifizierungen

Schnitte/ Ansichten/ Details/ Zeichnungen/ Arbeitsblätter

• Alle Werkzeuge mit Texten haben in Archicad 22 Textstile. Überprüfen Sie die Einstellungen.

• Für dieses Feature ist es sinnvoll, wenn Sie Ihre Textstile als Favoriten abspeichern. Über den Stern erreichen Sie die Favoriten.

Räume

• Die Räume besitzen ab Archicad 22 die gleichen Text-Einstellungen wie Schnitte/Ansichten etc.

• Überprüfen Sie zuerst die allgemeinen die Text-Einstellungen – diese gelten grundsätzlich für alle Texte in den Räumen.

• Die Seiten des Raumstempel wurden mit Archicad 22 neu geordnet. Sie finden den Inhalt und das Erscheinungsbild für die 3 Maßstäbe jeweils zusammen gefasst.

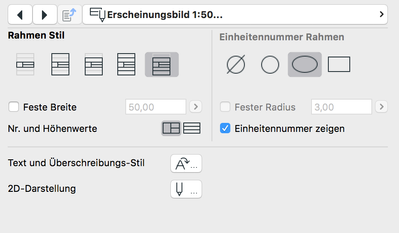

• Überprüfen Sie den Rahmen und die Umrandung der Wohnungs- bzw. Einheitennummer

• Auf der Seite Text und Überschreiben Stil finden Sie die Möglichkeit die Texte anders zu formatieren.

• Der Raumstempel übernimmt grundsätzlich den Textstil wie oben eingestellt. Hier können Sie aber einzelnen Bereiche auswählen und anders formatieren.

Modelldarstellungen

Die Modelldarstellungen übernehmen anders als die Versionen zuvor die Änderungen sofort. Dementsprechend gibt es keine ungespeicherten „Individuell“ Modelldarstellungen mehr. Das bedeutet, dass alle Änderungen immer sofort in allen Zeichnungen erscheinen.

• Sofern Sie ungespeicherte Modelldarstellungen in Ihrem alten Projekt hatten, erstellt Archicad 22 daraus eigene Modelldarstellungen.

• Wenn Sie Modelldarstellungen löschen, müssen Sie neue Einstellungen in den Ausschnitten einstellen.

• Sie können die Modelldarstellungen hier bearbeiten. Beachten Sie dabei aber, dass die Einstellungen immer für alle verbundenen Zeichnungen gelten.

• Es gibt neue Einstellungen für eine Viezhal von Elementen. Überprüfen Sie die Einstellungen für


  • Fassaden


  • Fenster und Türen


  • Dachfenster


  • Objekte/Möbel




• Für das Arbeiten in Teamwork empfehlen wir Ihnen, für diesen Bereich die Rechte der jeweiligen Mitarbeiter zu überprüfen.

• Sie können auch eine Test-Modelldarstellung für sich erstellen und damit die Optionen durchprobieren.

Verbesserte Sicherheitsoptionen für PDF

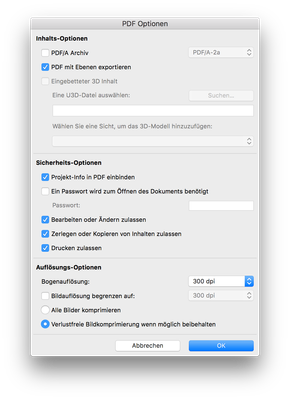

• Wenn Sie PDF-Daten ausgeben, können Sie neue Sicherheitsoptionen (Passwort, Bearbeiten etc) einstellen.

Favoriten

Wenn Sie ein Archicad 21 Projekt in Archicad 22 öffnen, stellen Sie eventuell fest, dass die 2D-Attribute, die Sie in Ihren Treppen-Favoriten angepasst hatten, auf ihre integrierten Standardwerte zurückgesetzt wurden.

Das betrifft alle Attribute (z. B. Bruchsymbol, Lauflinie, Nummerierung), die in der Grundrissdarstellung/Deckenspiegel in den Treppen-Einstellungen für als Favoriten gesicherte Treppen eingestellt wurden.

Öffnen Sie bei Bedarf Ihre Treppen-Favoriteneinstellungen und stellen Sie die 2D-Attribute wieder ein.

Hotlinks

Wenn Sie mit Hotlinks arbeiten, sollten Sie zuerst die Hotlinks migrieren und danach das Host-Projekt. Achten Sie auf die gleichen Attribute in allen Dateien.
