Modellüberprüfung: Lage der Elemente

gmassmann
Graphisoft Alumni
Graphisoft Alumni
Alle Elemente können in Archicad auf Ihre Lage hin überprüft werden.

So können Sie beispielsweise überprüfen, ob ein Bauteil der Lage nach Innen oder Außen liegt oder ob keine Lage zugewiesen wurde.

Nutzen Sie die Grafische Überschreibung für eine optische Kontrolle der Bauteillage.

Wo finde ich diesen Befehl?2019_03_1_127172.png

Rufen Sie die Grafische Überschreibung unter Dokumentation > Grafische Überschreibung > Grafische Überschreibungen ... oder direkt über Doppelklick auf das Icon in der Schnell Optionen Leiste.


  • Klicken Sie unten Links auf Neu.

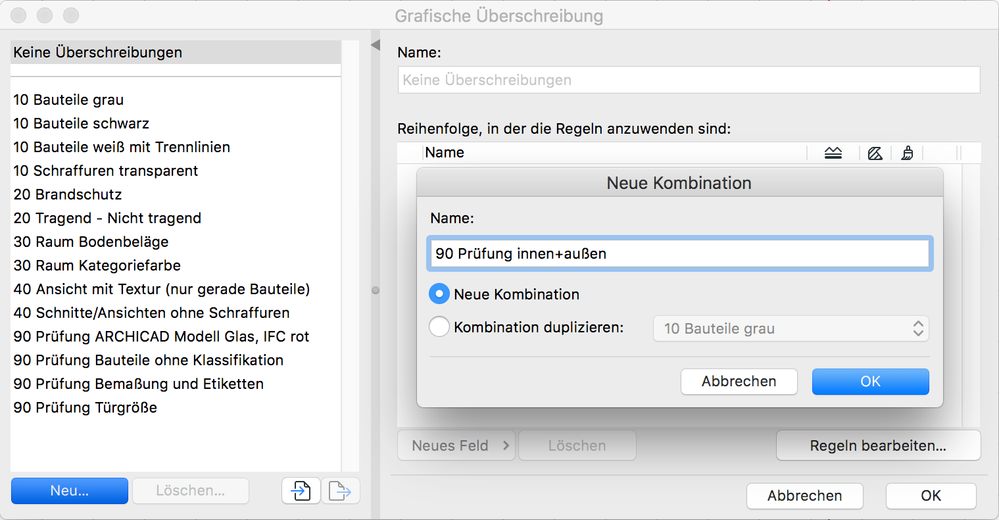

  • Vergeben Sie einen Namen für die neue Kombination.

  • Bestätigen Sie mit OK.


Wir erstellen jetzt drei Regeln.

  • Klicken Sie unten Mittig auf Neues Feld.

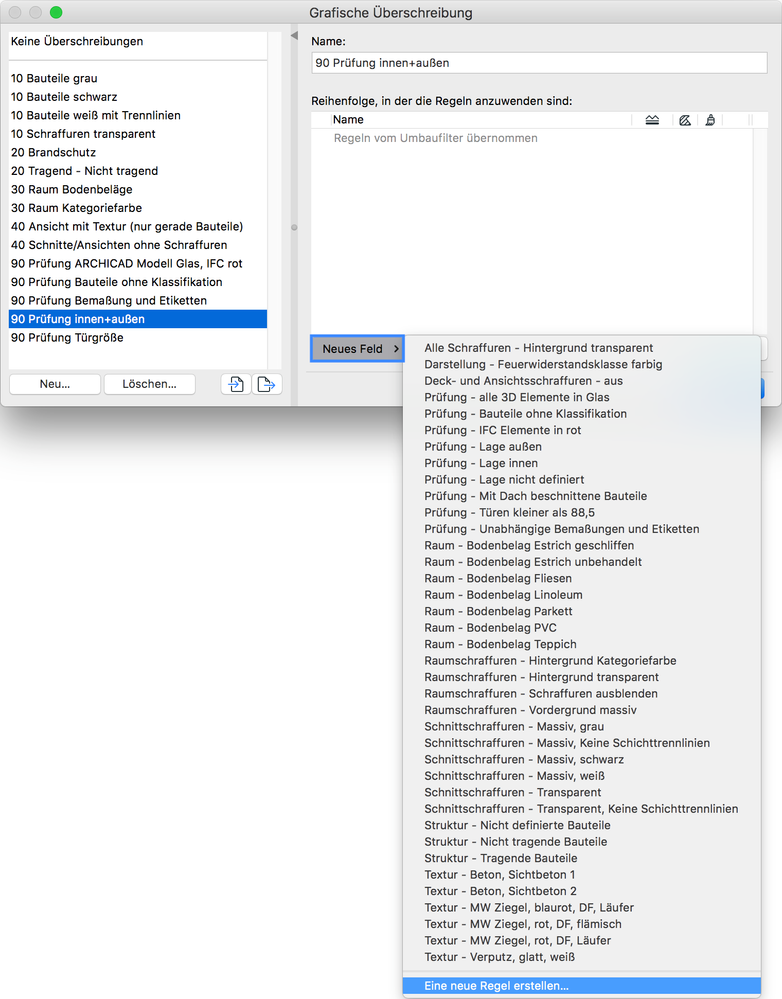

  • Im sich öffnenden Dropdown-Menü klicken sie unten auf Eine neue Regel erstellen.

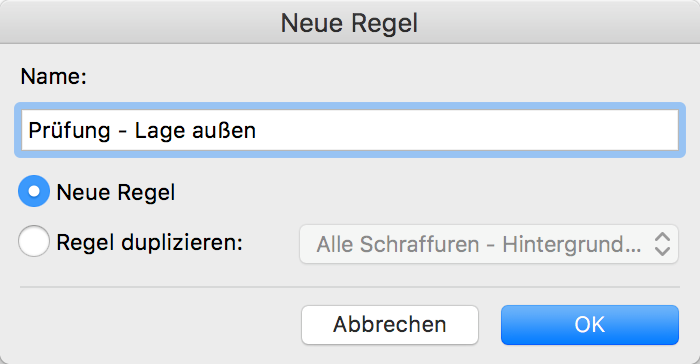

  • Vergeben Sie einen entsprechenden Namen.

  • Bestätigen Sie mit OK.




  1. Aktivieren Sie die neu erstellte Regel.

  2. Klicken Sie auf Regeln bearbeiten.

  3. Stellen Sie für den Element-Typ den Wert auf ist gleich und 3D Typen.




  1. Klicken Sie jetzt unter Kriterien auf Hinzufügen.

  2. Um die Auswahl einzugrenzen, schreiben Sie hier neben dem Lupensymbol das Wort Lage .

  3. Wählen Sie die Gruppe ID und Kategorien und dem Feld Lage.

  4. Bestätigen Sie die Auswahl mit einem Klick auf Hinzufügen.




  1. Stellen Sie in der Kategorie Kriterien unter Lage den Wert auf ist gleich und Außen.

  2. In der Kategorie Überschreibungsstil stellen Sie den Schraffurhintergrundstift auf Stift 16 (blau). Klicken Sie dann auf die drei kleinen Felder rechts daneben um die Überschreibung für alle Schraffurarten zu aktivieren.

  3. Unter Oberfläche wählen Sie Farbe, blau. Klicken Sie auch hier auf die zwei kleinen Felder rechts daneben um die Überschreibung für alle Schraffurarten zu aktivieren.


Diese Regel überschreibt alle Elemente blau, die in der Klassifizierung unter Lage den Wert Außen tragen.
Jetzt müssen Sie noch zwei weitere Regeln erstellen. Eine Regel für Elemente die Innen liegen und eine Regel für alle Elemente deren Lage nicht definiert wurde.

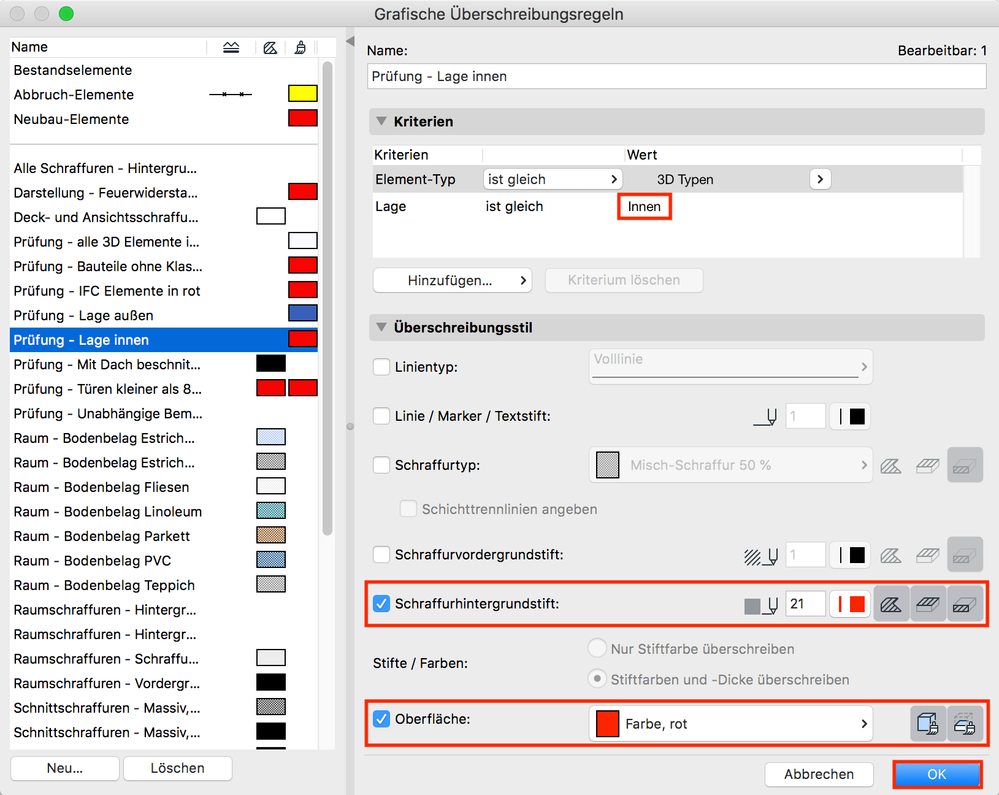

Die Regel für die Innen liegenden Elemente muss wie folgt eingestellt werden:

  • Stellen Sie in der Kategorie Kriterien unter Element-Typ den Wert auf ist gleich und 3D Typen.

  • Unter Lage stellen Sie den Wert auf ist gleich und Innen.

  • In der Kategorie Überschreibungsstil stellen Sie den Schraffurhintergrundstift auf Stift 21 (rot). Klicken Sie dann auf die drei kleinen Felder rechts daneben um die Überschreibung für alle Schraffurarten zu aktivieren.

  • Unter Oberfläche wählen Sie Farbe, rot. Klicken Sie auch hier auf die zwei kleinen Felder rechts daneben um die Überschreibung für alle Schraffurarten zu aktivieren.


Die Regel für die nicht definierten Elemente muss so eingestellt werden:

  • Stellen Sie in der Kategorie Kriterien unter Element-Typ den Wert auf ist gleich und 3D Typen.

  • Unter Lage stellen Sie den Wert auf ist gleich und Nicht definiert.

  • In der Kategorie Überschreibungsstil stellen Sie den Schraffurhintergrundstift auf Stift 24 (gelb). Klicken Sie dann auf die drei kleinen Felder rechts daneben um die Überschreibung für alle Schraffurarten zu aktivieren.

  • Unter Oberfläche wählen Sie Farbe, gelb. Klicken Sie auch hier auf die zwei kleinen Felder rechts daneben um die Überschreibung für alle Schraffurarten zu aktivieren.

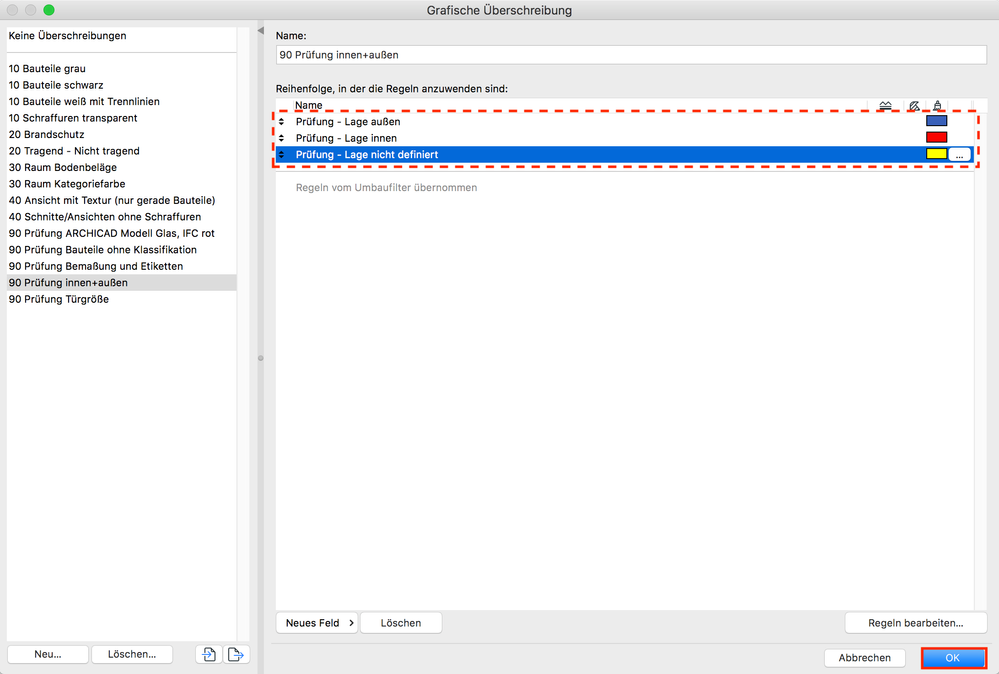

Ihre Überschreibung sollte jetzt drei Regeln enthalten.

Wenn Sie diese Grafische Überschreibung verwenden, werden alle Bauteile, sowohl im Grundriss als auch im 3D-Fenster, entsprechend den Einstellungen überschrieben.
Hinweis:

In der deutschen Archicad Standard Vorlagedatei ist diese Grafische Überschreibung bereits vorhanden.

Die Screenshots wurden in Archicad Version 22 erstellt
