MEP Designer – Visão geral

[Ettore Torres]

O MEP Designer amplia as possibilidades para o projeto e a coordenação de sistemas prediais baseados em modelo. Ao aprimorar a colaboração entre engenheiros MEP e arquitetos, os fluxos de trabalho tornam-se mais eficientes e a qualidade geral do projeto aumenta. Este artigo apresenta uma visão geral dos principais recursos, público-alvo, benefícios práticos e modelos de licenciamento do MEP Designer.

• O que é o MEP Designer?
• Para quem é o MEP Designer?
• Abrindo o MEP Designer a partir do Archicad
• Licenciamento
• Recursos
• Colaboração e troca de dados



O que é o MEP Designer?

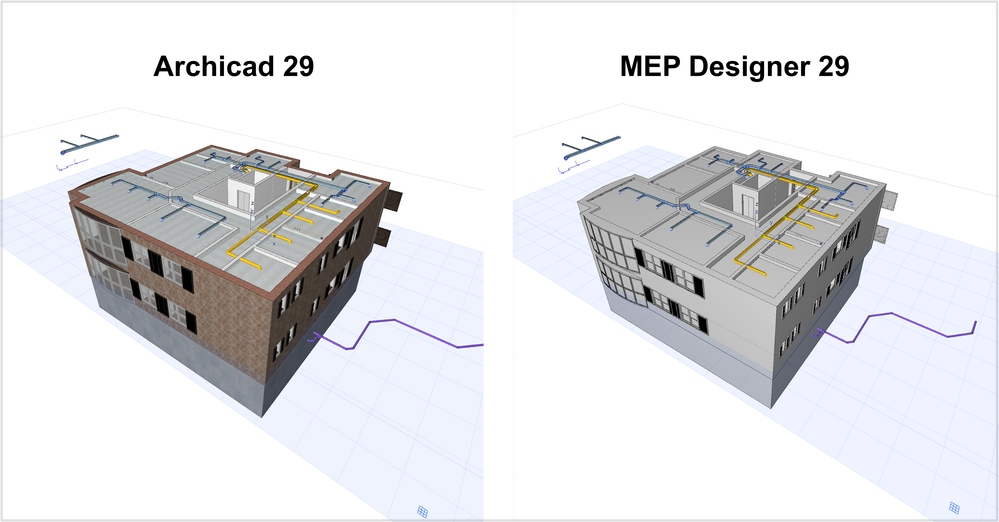

O MEP Designer (MEP = Mechanical, Electrical, Plumbing) é uma solução de software especializada para projetar sistemas prediais, incluindo HVAC e hidráulica. Com ferramentas intuitivas, é possível modelar, calcular e documentar componentes MEP — seja trabalhando diretamente no Archicad ou de forma independente. O software oferece suporte tanto a projetos MEP autônomos quanto à colaboração interdisciplinar em um fluxo de trabalho BIM.

Para quem é o MEP Designer?

O MEP Designer é indicado para todos que desejam integrar a engenharia de sistemas prediais ao processo de planejamento BIM, incluindo:

• Escritórios de arquitetura
• Consultores MEP
• Escritórios de projeto multidisciplinares
• Planejadores gerais e coordenadores de projeto
• Instituições de ensino e pesquisa

Abrindo o MEP Designer a partir do Archicad

Para utilizar os recursos do MEP Designer no Archicad, ative o perfil de ambiente de trabalho MEP Design 29:

• Opções > Ambiente de Trabalho > Aplicar Perfil > Perfil Engenharia MEP 29

Após selecionar o perfil, a barra de ferramentas, menus e caixa de ferramentas são automaticamente ajustados para atender às necessidades do planejamento MEP.

Licenciamento

Dependendo da licença, o MEP Designer pode ser adquirido como produto independente ou integrado ao Archicad. Se o MEP Designer já estiver incluído na sua licença do Archicad (por exemplo, com uma licença Collaborate), não será necessária instalação separada.

	MEP Designer	AC Collaborate	Perpétua
Modelagem MEP	Sim	Sim	Sim
Add-ons de cálculo: Dimensionamento de dutos e Otimizador hidráulico	Sim	Sim	Não

Recursos

Os recursos estão organizados em três áreas principais:

Modelagem

• Ferramentas do MEP Designer para dutos, tubulações e eletrocalhas, com conexão automática de conexões (curvas, ramificações, reduções)
• Função de roteamento para trajetos de serviços com posicionamento automático de componentes
• Biblioteca MEP Designer paramétrica com peças conectáveis (ex.: tubos, válvulas, dispositivos)
• Peças MEP personalizadas para integrar componentes próprios com conexões HVAC
• Atributos de sistema para separar visual e estruturalmente sistemas MEP por disciplina ou meio

Cálculo

• Navegador de sistemas para redes de dutos, com cálculo de vazão e velocidade em cada segmento
• Otimização do dimensionamento de dutos com base em valores calculados
• Detecção de interferências entre elementos MEP Designer e outros elementos do modelo
• Integração com BCF para compartilhar conflitos e comentários com as equipes de projeto

Documentação

• Geração de plantas 2D a partir do modelo 3D do MEP Designer, incluindo cortes, elevações e legendas
• Diferenciação gráfica de sistemas usando cores de sistema MEP Designer em planta e corte
• Exibição de múltiplos sistemas em um único projeto, com controles individuais de visibilidade

Colaboração e troca de dados

O MEP Designer foi projetado para trabalho interdisciplinar e troca aberta de dados. Ele se integra perfeitamente a fluxos de trabalho BIM existentes e oferece suporte tanto à coordenação baseada em modelo quanto à troca com softwares externos:

• Exportação e importação IFC para troca de dados com engenheiros MEP e softwares de cálculo
• Compatibilidade com Revit por meio de suporte nativo a arquivos RVT e RFA, permitindo integração direta de modelos e conteúdos Revit
• Integração com BIMcloud para edição simultânea de modelos por equipes multidisciplinares
• Suporte BIMx para apresentação e revisão de sistemas prediais em modelos 3D interativos — elementos MEP Designer e suas propriedades são visíveis nos modelos BIMx
• Acesso à API para fabricantes locais (MEP API) para desenvolver e distribuir add-ons personalizados, incluindo ferramentas que atendam a requisitos locais de cálculo
