Posicionamento preciso do sol no BIMx para dispositivos móveis

[Rita Gurjao]

Estamos entusiasmados em apresentar um novo recurso do BIMx para dispositivos móveis que ajudará arquitetos, clientes e todas as partes interessadas. O posicionamento do sol por data e hora agora está disponível na paleta de "Definições do Sol", tanto nos aplicativos para iOS quanto para Android.

No ano passado, aprimoramos a qualidade visual do BIMx adicionando o modo de renderização de sombras projetadas aos aplicativos móveis. Essa versão inclui um posicionamento do sol simples de azimute e altitude que permite qualquer direção e altura horizontal do sol e considera apenas o ângulo do norte e o hemisfério do projeto ao abrir o modelo 3D.

Ouvindo o seu feedback, a Graphisoft deu continuidade a esse projeto e desenvolveu ainda mais a paleta de "Definições do Sol" para um controle de sombra fácil e preciso com base na localização do projeto.

Definições do Sol

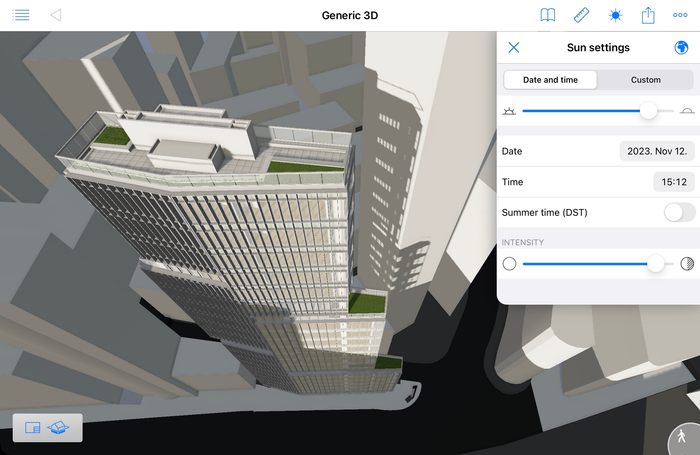

Abra as "Definições do Sol" e alterne para as opções da paleta de "Data e hora" ou "Personalizado" para explorar o modelo virtual com uma representação 3D ainda mais realista. O BIMx exibe o movimento do sol definido para um caminho alinhado com o local do projeto. A altura da paleta é ajustável em iPhones e smartphones Android para que você possa ver o modelo 3D na área da tela de acordo com a sua preferência e controle o posicionamento do sol simultaneamente.

• Mova o controle deslizante de tempo entre o nascer e o pôr do sol para exibir sombras precisas e em movimento em tempo real no edifício e no seu entorno. Os dois pontos finais do controle deslizante estão alinhados com as definições de localização, data, hora e com o botão de alternância do horário de verão.
• Use o seletor de datas para ver como as áreas iluminadas pelo sol mudam entre os solstícios de verão e inverno. As sombras são alinhadas imediatamente à data selecionada.
• A exibição numérica da hora é sincronizada com o controle deslizante de tempo. Você pode usar qualquer uma dessas opções para escolher o horário desejado.
• Ative a opção "Horário de verão" se o horário de verão de +1 hora for válido em sua localidade na data selecionada. Essa alternância não substitui o fuso horário.
• Ajuste a profundidade da sombra com o controle deslizante de intensidade.  A intensidade padrão da sombra foi ajustada de 100% para 50%, se adequando melhor à maioria das cenas.

Definições de Localização

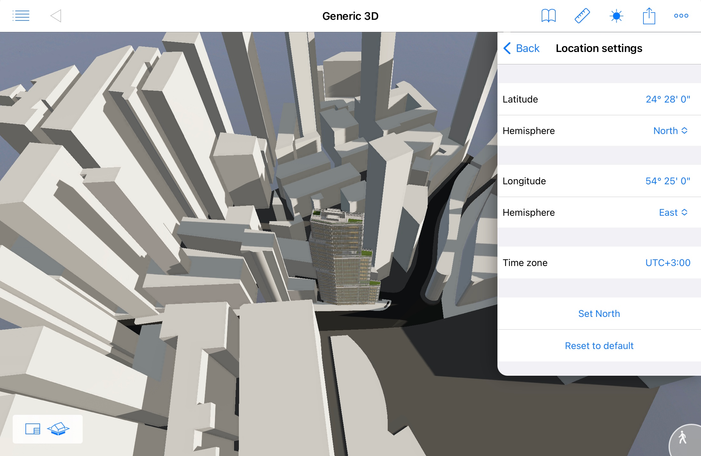

Essa paleta está disponível tocando no ícone do globo no canto superior direito das "Definições do Sol". Se o hipermodelo tiver sido exportado com as definições de localização adequadas, não serão necessários ajustes aqui. Você pode saber mais detalhes na seção abaixo Como preparar o hipermodelo.

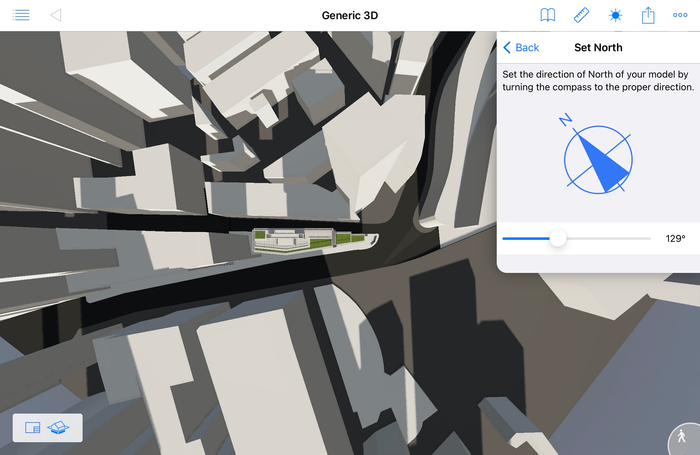

Você também pode definir a direção do Norte no BIMx. Para isso, o aplicativo possibilita uma visualização superior:

Se você precisar redefinir a direção do Norte no BIMx, recomendamos projetar a planta do local 2D em 3D, abrindo o Leiaute relevante e tocando no ícone 3D.

'Restaurar ao padrão' reverte as definições de localização para os valores originais definidos antes da exportação.

Benefícios do novo recurso:

Aproveite ao máximo esse novo recurso, compilando apresentações animadas impressionantes com diferentes definições do sol. Leia mais sobre o modo de apresentação neste artigo.

Visualize as condições de luz do dia e insolação no interior e exterior do edifício, observando sombreamento externos e internos e a orientação dos cômodos, e otimize as soluções de projeto.

A localização precisa do sol também ajuda os projetistas a avaliarem a duração da luz solar direta. Esse recurso ajuda a:

• Validar o desempenho real da luz do dia no interior da edificação;
• Avaliar a exposição à luz solar, um critério de qualidade essencial do espaço interno que contribui para o bem-estar humano e garante a proteção adequada contra o ofuscamento dos espaços internos para melhorar o conforto visual;
• Cumprir as normas internacionais, como a norma europeia EN17037: Luz do dia dos edifícios.

Como preparar o hipermodelo no Archicad

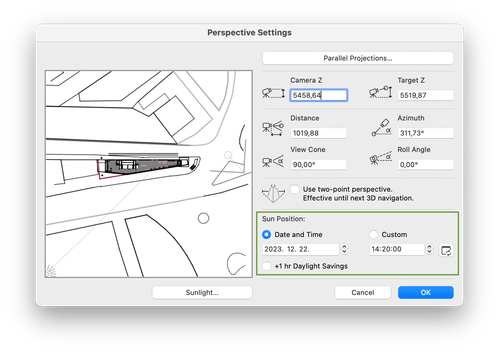

Para obter as "Definições do Sol" adequadas no BIMx, certifique-se de que o hipermodelo tenha sido exportado com a localização geográfica, o fuso horário e o ângulo do norte do projeto corretos. Leia mais sobre o ajuste dessas definições no manual do usuário do Archicad. As definições a seguir afetam a projeção das sombras no BIMx:

A projeção das sombras e o posicionamento do sol por data e hora serão adicionados às versões do BIMx Web e do Desktop Viewer ainda este ano.

Acompanhe o BIMx News na Community Internacional para obter informações sobre as atualizações do BIMx logo após o lançamento. Você pode usar a extensão do Google Tradutor no Chrome para traduzir a página para o português.

Sinta-se à vontade para entrar em contato conosco pelo e-mail bimx@graphisoft.com com quaisquer comentários e desejos!
