Como importar o 3D do Google Maps ou Earth para o Archicad

[Ettore Torres]

Em algumas etapas de projeto é essencial inserirmos o modelo arquitetônico no contexto urbano da cidade, para fazermos estudos ou visualizar como algumas decisões impactam o entorno. Existem diversas formas de fazermos isso no Archicad e uma delas é importando o modelo 3D do Google Maps ou Earth.

Neste artigo, gostaria de ensinar como podemos fazer essa importação para termos melhores decisões de projeto.

Antes de iniciar verifique se o seu sistema operacional é Windows, pois esse processo não é compatível com Linux ou MacOS.

Instale o Blender 3.4 e RenderDoc 1.25

Para esse processo, precisaremos fazer o download e instalar o Blender 3.4 e RenderDoc 1.25.

Para fazer o download, acesse o site oficial do Blender e procure a versão 3.4 para Windows (Blender 3.4 Windows x64 zip) e o site oficial do RenderDoc e busque a versão 1.25 do RenderDoc, selecionando a versão correspondente ao seu sistema (32 bits ou 64 bits).

Configure o Google Chrome

1. Abra o Google Chrome e crie um atalho para o programa na sua Área de Trabalho. Clique com o botão direito do mouse no atalho e em "Propriedades";

2. Na aba "Atalho", encontre o campo "Destino";

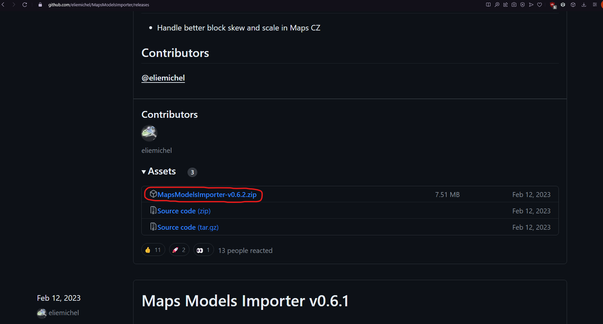

3. Adicione um código específico ao final do texto no campo "Destino" (este código pode ser encontrado no GitHub https://github.com/eliemichel/MapsModelsImporter/releases).

Se seu sistema for de 64 bits, remova qualquer menção a "x86" do código. Se for 32 bits, mantenha o “x86”.

4. Clique em "Aplicar" e depois em "OK" para salvar as alterações no atalho.

Configure o RenderDoc

1. Abra o RenderDoc e clique em Tools > Settings;

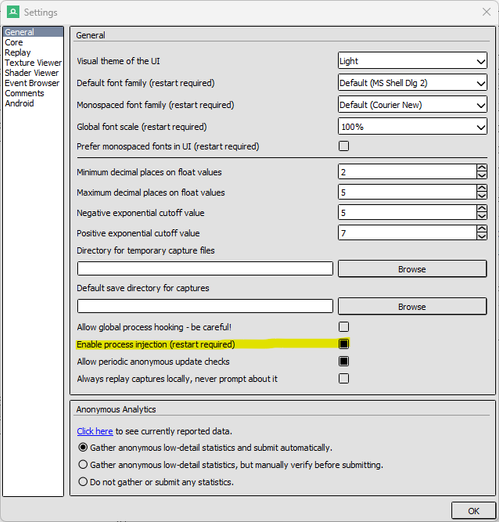

2. Ative a opção "Inject Into Process";

3. Reinicie o RenderDoc para que as configurações sejam salvas.

Capture o 3D no Google Earth

1. Abra o Google Chrome usando o atalho modificado. Navegue até o Google Earth e localize a área 3D que você deseja capturar;

2. Utilize a ferramenta de captura do RenderDoc para capturar a cena 3D;

3. Salve o arquivo capturado (arquivo .rdc) em um local acessível.

Faça ajustes no Blender

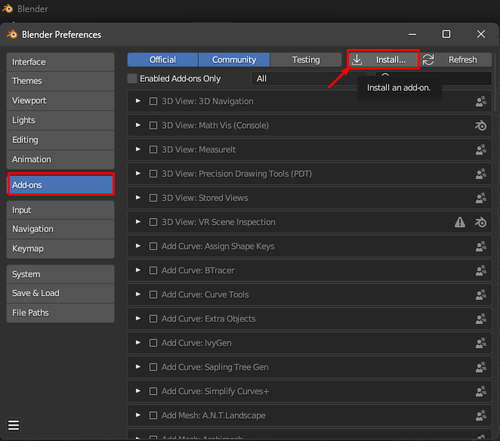

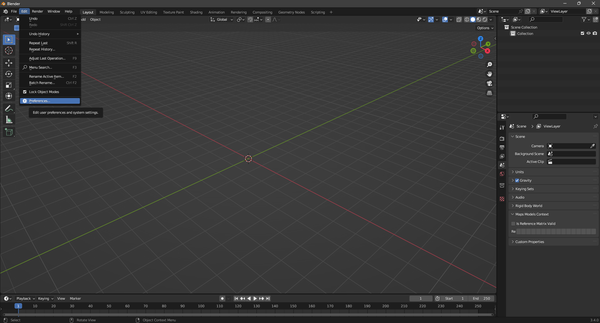

1. Abra o Blender e instale o add-on necessário para a importação de dados do Google Maps;

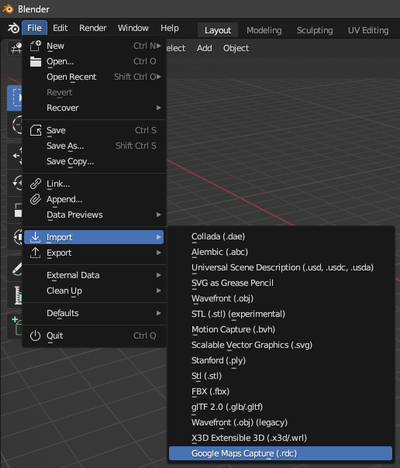

2. Utilize a opção de importação para carregar o arquivo .rdc capturado no Blender;

3. Ajuste a escala do modelo 3D no Blender. Para isso, faça medições na cena 3D e ajuste as proporções no Blender para que correspondam à realidade.

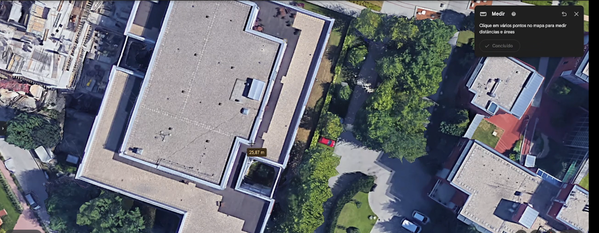

Você pode verificar as medidas no Google Maps, como no exemplo abaixo (25,87):

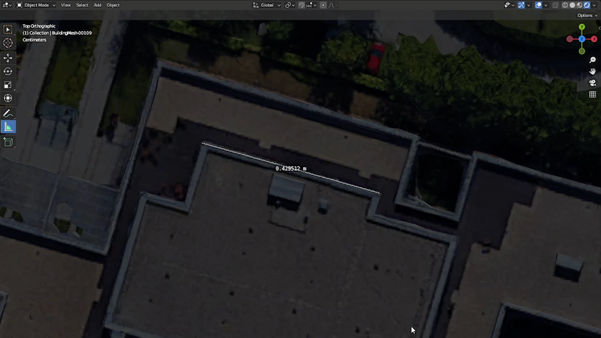

E dividir pelo número do Blender (0.429512):

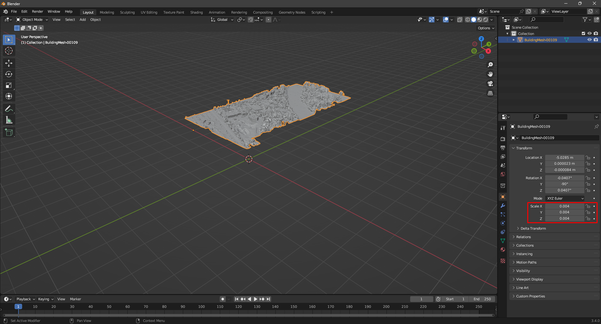

Multiplique o resultado por 0.003906. Coloque o resultado da multiplicação na escala X, Y e Z.

4. Após ajustar a escala, exporte o modelo em formato Collada (.dae).

Importe para o Archicad

Inicie o Archicad e abra um novo projeto. Na Vista do Piso, vá em Arquivo > Interoperabilidade > Agrupar > Agrupar do Arquivo.

Posicione e ajuste o modelo 3D importado conforme necessário no seu projeto do Archicad. Altere a cor das canetas e remova contornos indesejados.

Ao finalizar, verifique se o modelo 3D está posicionado corretamente e integrado ao seu projeto do Archicad. Faça os ajustes necessários de visualização para que o modelo fique harmonioso com o seu projeto.

Espero que essa dica seja útil para melhorar os seus estudos e apresentações de projeto!
