Ocultar elementos e Vegetais em 3D no BIMx

Rita Gurjao
Community Manager
Community Manager

Os recursos de ocultação de elementos estão disponíveis no BIMx a partir de 2 de outubro de 2024, inicialmente em iPhones e iPads e, mais tarde, em outras plataformas.

Modelos 3D interativos com filtragem de elementos aumentam a eficiência da comunicação durante os fluxos de trabalho de arquitetura, engenharia e construção.


Navegação no projeto mais rápida

Detecte problemas de documentação ou de modelagem usando o diálogo de Vegetais do projeto. Crie Anotações baseadas em BCF e envie-os diretamente para o Organizador de Anotações do Archicad.

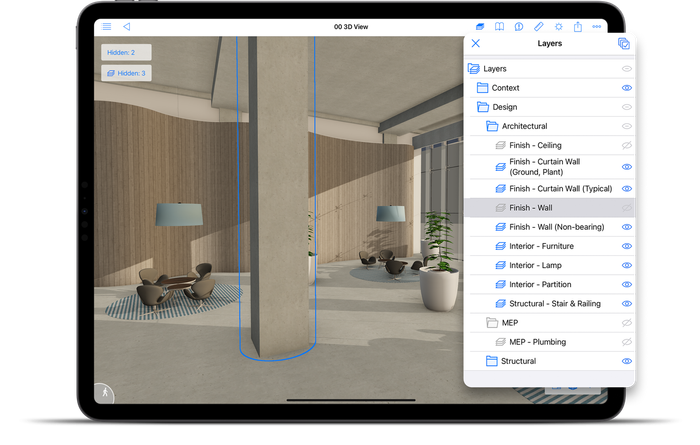

Apresentações aprimoradas

Oculte vários elementos com Vegetais e use o mesmo modelo 3D para criar várias visualizações filtradas.

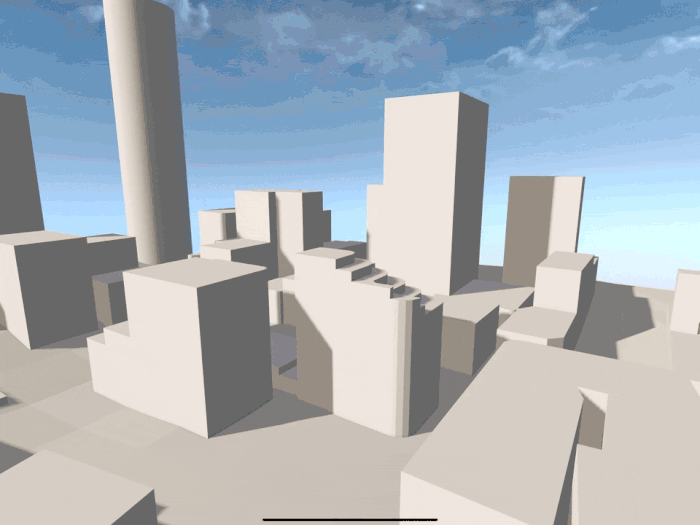

02_GIF1 presentation.gif

Este simples exemplo de apresentação destaca os recursos de ocultação de elementos usando um único modelo 3D. Você pode aprimorar ainda mais suas apresentações integrando diferentes modelos 3D, transições 2D e 3D, Leiautes, Definições de Leiaute,  Definições de Sol, Opções de Sombreamento. Saiba mais: Como apresentar um projeto com BIMx

Quem pode acessá-lo?

Profissionais, como arquitetos, engenheiros e outras partes interessadas que trabalham no projeto, acessam automaticamente os recursos de ocultação de elementos se sua empresa tiver uma assinatura de serviço ou produto. Como está disponível como um recurso Pro, está disponível apenas para membros da empresa após conectar com o Graphisoft ID. Saiba mais: Licenciamento BIMx
Outro aspecto é que qualquer pessoa pode experimentar todos os recursos do Pro no modelo de demonstração integrado.

Ocultar elementos

Disponível em todos os modelos 3D.

03_Context menu.jpg

A função Ocultas elemento  foi adicionada ao Menu de Contexto dos elementos, que agora é aberto mais facilmente com um toque longo.

O rótulo de elementos ocultos conta o número de elementos ocultos no canto superior esquerdo da Janela 3D. O rótulo desaparece ao apresentar os Favoritos.

Abrir a paleta de elementos ocultos a partir do rótulo para listar os elementos ocultos em ordem ABC com base em seu ID inserido no Archicad. A propriedade "ID do Elemento" geralmente é exibida, mas pode ser diferente dependendo de seu sistema de Classificação.

  • Reexiba os elementos tocando em seu ID. O destaque azul do elemento ajuda a identificar o elemento adequado antes de exibi-lo;
  • Clique em Mostrar tudo para reverter as interações de ocultação de elementos;
  • A função Inverter visualização permite isolar rapidamente um ou mais elementos.

O BIMx armazena cada interação. Use a função "Voltar" para desfazer etapas.

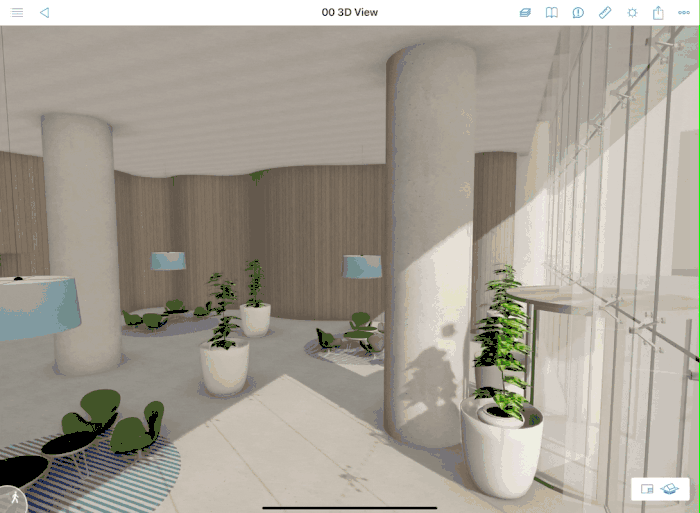

04_GIF2 element hide.gif

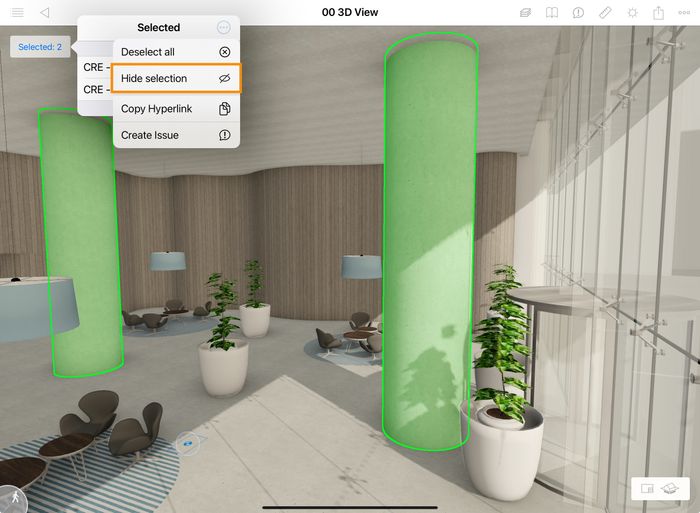

A função Ocultar seleção foi adicionada à paleta seleção. Selecione elementos e oculte-os de uma só vez. Você pode combinar a seleção com a função Inverter visualização para isolar vários elementos.

05_selection palette.jpg

Você sabia? A seleção múltipla é automática ao abrir o Modelo a partir de um Mapa de Elementos Interativos com a função Mostrar tudo em 3D.

Vegetais

Disponível em Hiper-modelos exportados do Archicad 28 ou versões posteriores.

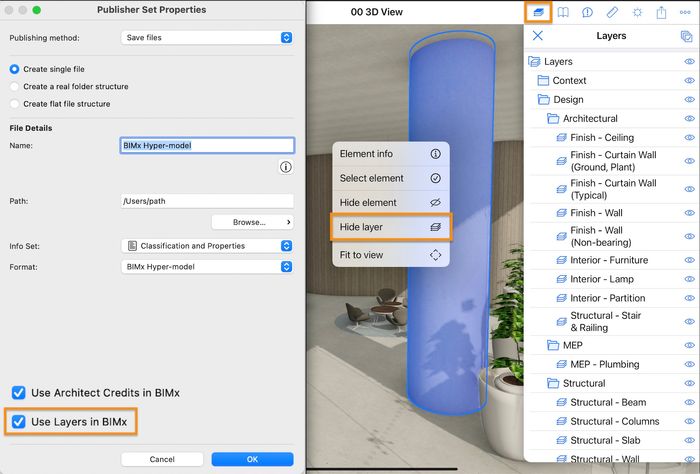

Para utilizar o diálogo de Vegetais do projeto Archicad, marque a caixa de seleção "Usar Vegetais no BIMx" nas Propriedades do Conjunto Publicador antes da exportação. Essa Opção está disponível a partir da versão 28 e está ativada por padrão.

06_export setting.jpg

As funções de Vegetais aparecem na barra de navegação do BIMx na parte superior e no Menu de Contexto do elemento somente se as condições necessárias forem atendidas (versão mais recente do Archicad, caixa de seleção Usar Vegetais, conta Pro).

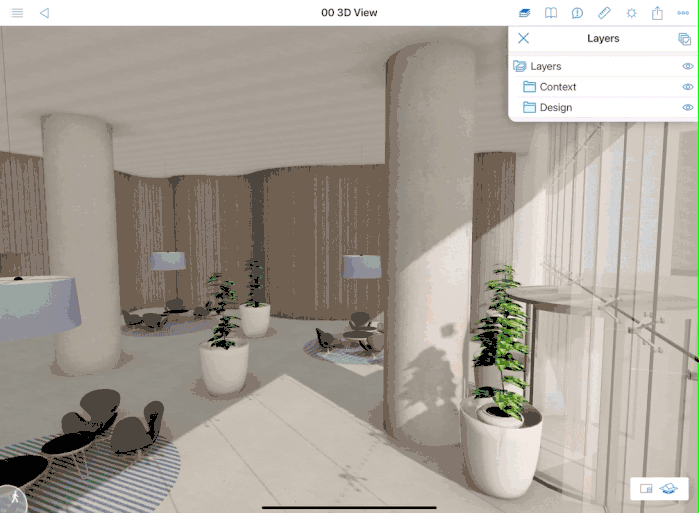

07_GIF3 layers.gif

A paleta Vegetais lista a estrutura de Vegetais do projeto Archicad. Os Vegetais e as pastas de Vegetais sem elementos 3D no modelo atual são filtrados da paleta.

  • Use o ícone de olho para ocultar ou exibir Vegetais e pastas de Vegetais;
  • Torneira no nome do Vegetal para ativar o destaque do elemento azul em todos os elementos do Vegetal. Isso ajuda a identificá-los sem alterar sua visibilidade;
  • Expanda e recolha pastas, subpastas ou até mesmo a estrutura de pasta completa tocando em seus nomes.

Use a função Ocultar Vegetal no Menu de Contexto do elemento para ocultar todos os elementos no Vegetal associado.

O rótulo Vegetais ocultos, no canto superior esquerdo, conta o número de Vegetais ocultos (com a paleta Vegetais ou no Menu de Contexto do elemento).

A paleta Vegetais ocultos, aberta a partir do rótulo, também inclui as funções Abrir todos e Inverter visualização. Inverter a visualização de Vegetais ocultos é útil para isolar rapidamente vários elementos no(s) mesmo(s) Vegetais(s).

Combinações de Vegetais  estão disponíveis no canto superior direito da paleta de Vegetais:

08_layer combos.jpg

Selecione outra combinação de Vegetais para ocultar rapidamente vários Vegetais e pastas de Vegetais. Ao contrário do Archicad, a seleção de outra combinação de Vegetais no BIMx não revelará elementos que não estejam incluídos no modelo 3D original. O conteúdo do Hiper-modelo BIMx deve ser definido antes da publicação.

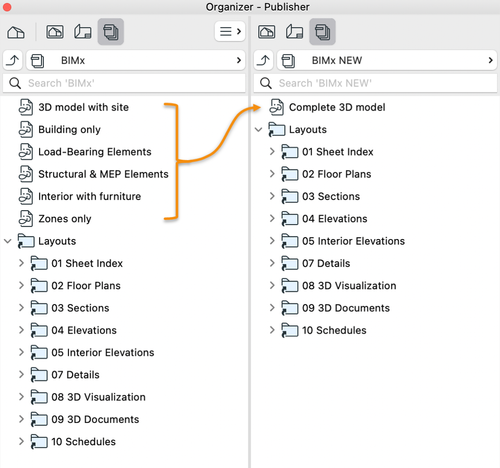

Otimizar o Conjunto Publicador

Não é mais necessário exportar diferentes modelos 3D para ocultar, por exemplo, o ambiente ou exibir apenas a estrutura, o mobiliário interior ou os elementos MEP.

Agora, você tem a opção de preparar essas visualizações para si mesmo no BIMx em vez de no Archicad. A simplificação do Conjunto Publicador BIMx resulta em uma documentação mais consistente, em uma exportação mais rápida e em arquivos menores.

09_Publisher set.png

Gravar diferentes modelos 3D ainda é útil para compartilhar as visualizações 3D predefinidas com pessoas externas. Também é necessário mostrar diferentes Opções de Projeto, Sobreposições Gráficas e Estados da Opção de Renovação, quando a interseção dos elementos for alterada. Saiba mais: Dimensão do Modelo 3D

Você tem algum comentário ou questão sobre os recursos de ocultar elementos? Sinta-se à vontade para abrir uma discussão no fórum de Visualização e BIMx da Graphisoft Community ou entre em contato conosco pelo e-mail bimx@graphisoft.com.
