耐火等級グラフィカルラベルの開始・終了シンボルを実寸指定できるようにしてほしい

[kamijo]

耐火等級グラフィカルラベルの仕様改善を要望します。

【現状】

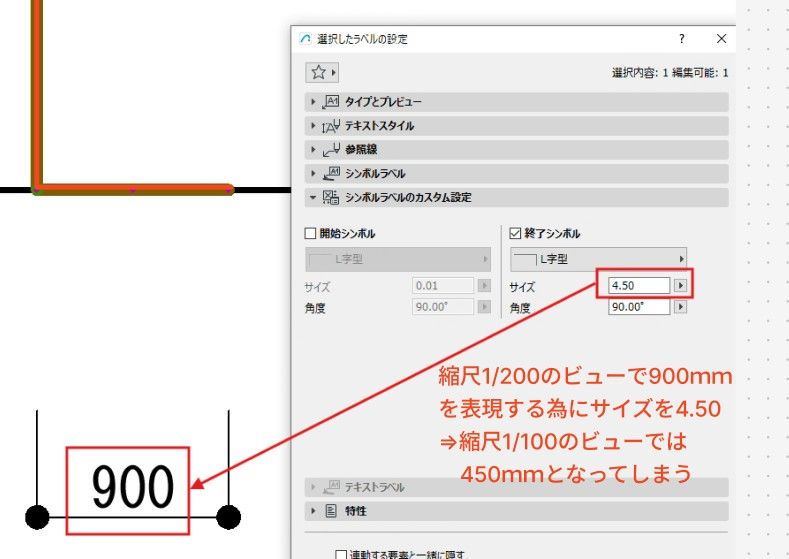

防火区画の折返し(例900mm)を表現する為に、「開始シンボル｣や｢終了シンボル｣を｢L字型｣や｢T型｣にし、ビュー縮尺に応じてサイズ値を設定します。

例えば、縮尺1/200ではサイズ｢4.50｣で900mmを表現しますが、同じラベルを縮尺1/100のビューで使用したいとき、折返し長さは450mmになってしまいます。

そのため、不足分を2D線などで追加加筆したり、異なるレイヤー・レイヤーセットを用意する必要があり、とても手間がかかります。

防火区画の表示は、異なる縮尺の複数ビューで同じ要素を使用することが多いため、縮尺ごとに表現が変わる現状は非効率です。

【要望】

開始シンボルおよび終了シンボルのサイズを、縮尺依存の値ではなく実寸で指定できるようにしてほしいです。

例えば｢900｣と入力すれば、縮尺1/200でも1/100でも、常に実寸900mm相当で表示される仕様を希望します。

この改善により、縮尺ごとの調整や2D加筆を減らせるだけでなく、防火区画表現の整合性向上、修正漏れ防止につながると考えます。
