MEP のダクト・配管の高さ（FL+）を平面図にラベルで出す方法はありますか？

[takanobuyuki]

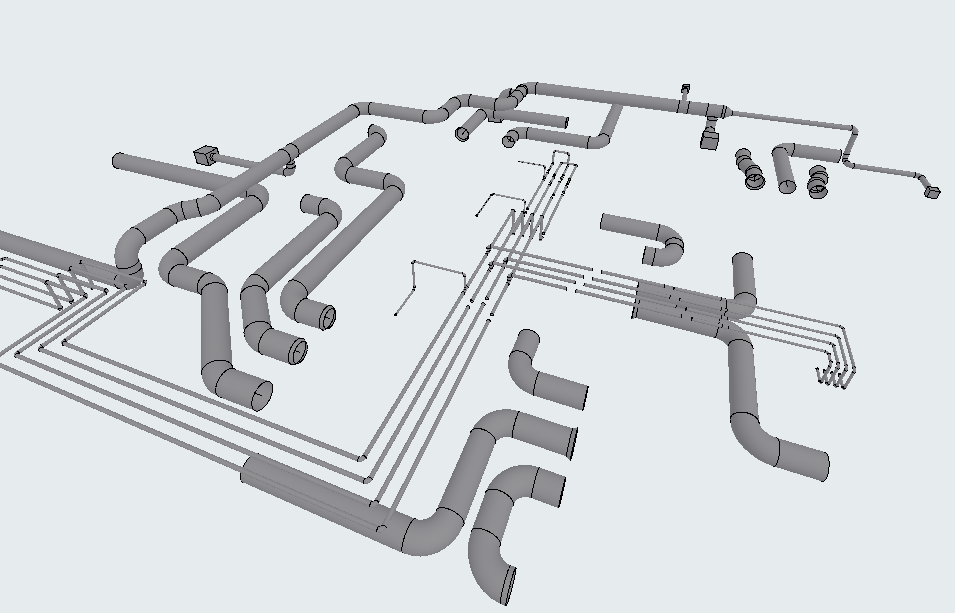

Archicad 29（日本語版・build 5101）の MEP Designer でダクトと配管を作っています。平面図では各ルートの高さが分からず、実際に高さを間違えて置いてしまった箇所がありました（添付の 3D）。

やりたいこと：ダクト・配管のまっすぐな部分（セグメント）ごとに、「EA φ275 FL+3515」のように高さ（芯または下端の FL からの高さ）をラベルで表示したい。

試したこと：
1. テキスト／自動テキストのラベル → 自動テキストの「MEP」グループ。DN・MEPシステム・直径は出る。「高さ(MEP)」は丸ダクトでは「#高さ(MEP)」のまま（角ダクトの断面の高さのようで、床からの高さではない）。MEP グループに高さ（標高）の項目は無い。
2. プロパティラベル → 一般パラメータの上端・下端高度（配置フロア・プロジェクト原点・海抜）は、MEP のルートではすべて 0 になる。
3. 自作の GDL ラベル → MEP のセグメントでは REQUEST("ASSOCLP_NAME") が空、REQUEST("ASSOCLP_PARVALUE") はパラメータ 0 件。REQUEST("Properties_Of_Parent") はリノベーション関係の2項目だけ。
4. 高度寸法の道具 → MEP 要素を拾わない。

補足：このプロジェクトでは、MEP Library 29 ではなく「Archicad モノリス移行ライブラリ JPN」の MEP Library 28 を読み込んでいます。

質問：
・MEP のルートの高さを平面図に表示する標準の方法（ラベルの種類・自動テキスト・プロパティ・MEP ライブラリのラベルなど）はありますか？
・MEP Library 29 を読み込めば、そうしたラベルが使えるようになりますか？
・無い場合、今後の対応予定はありますか？

よろしくお願いします。

[Takahiko]

上場の場合は"上端高度から基準レベル-高さ"で表示されるかと思います。

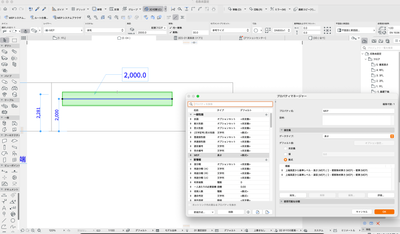

基準線の場合はプロパティを使用すると出せますが、◻︎と○で取得パラメータが違う為、２こプロパティに入れることで解決します。

プロパティのデータタイプは長さにして

上端高度から基準レベル-高さ（MEP）/2-壁断熱材厚さ（MEP）- 壁厚（MEP）

上端高度から基準レベル-直径（MEP）/2-壁断熱材厚さ（MEP）- 壁厚（MEP）

これで取得されるようになると思いますが、いかがでしょうか。

[takanobuyuki]

Takahiko様

ご回答ありがとうございます。さっそく試してみました。

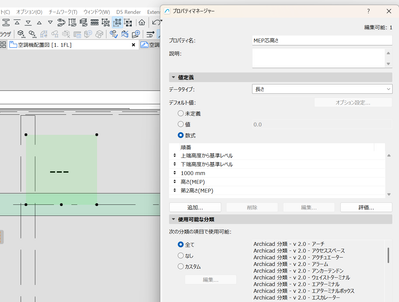

【作ったもの】
データタイプ：長さ／デフォルト値：数式
上端高度から基準レベル − 高さ(MEP)/2 − 壁厚(MEP)
上端高度から基準レベル − 直径(MEP)/2 − 壁厚(MEP)
（断熱なしのダクトのため、壁断熱材厚さは外しています）
使用可能な分類：全て

【結果】

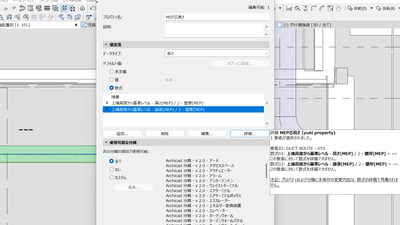

プロパティラベルは「---」、評価では「この要素に対して数式を評価できません」となりました。
「直径(MEP)」だけ、「上端高度から基準レベル」だけ、の1項目の行にしても同じでした。
ダクトルート全体を選んだ場合と、セグメントに結びつけたラベルの場合、どちらも同じです。

【環境】
Archicad 29（5101）MEP Designer／ダクトルートの道具で作図した丸ダクト φ300

お手数ですが、次の点を教えていただけますか。

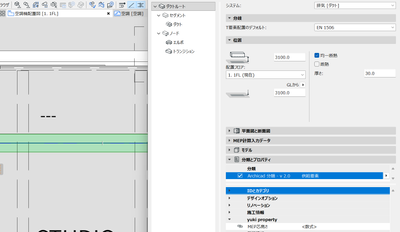

1. ラベルを付けた要素の種類（ダクトルート、ダクトセグメント、など）
2. お使いのバージョンとビルド
3. 式の項目は、式の画面のどの一覧から選ばれたか

よろしくお願いいたします。

[takanobuyuki]

いろいろ試していますが、「---」のままです。
分類もきちんと設定しているつもりです。

   

[takanobuyuki · Accepted solution]

だめもとで。。。
プロパティラベルから、テキスト/自動テキストラベルにすると出ました！
