平面図での要素の輪郭線がうまく包絡されません.......

[kajitatearc]

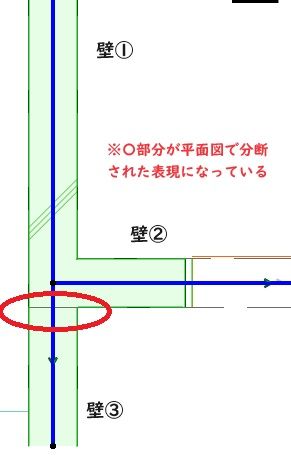

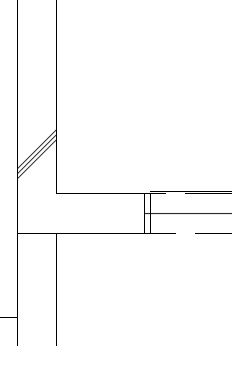

包絡するように接続させた要素同士が、平面図表現になるとうまく包絡表現されずに困っています。

以下の内容は確認しましたが、未だ未解決です。どうすればうまく表現できるでしょうか？

【確認済の内容】

・レイヤの交差番号：接続させている要素のレイヤは同じ交差番号でした。

・ビルディングマテリアル：接続させている要素はどれも同じビルディングマテリアルでした。

・自動包絡機能、包絡表示：いずれもＯＮの状態です。

・接続させている要素の基準線：基準線はつながっている状態。

Operating system used: Windows

[Akira Ishida]

包絡がうまくいかないときは壁の重複も確認してみてください。

[kajitatearc]

Akira Ishida 様　いつもありがとうございます。

原因が判明し解決いたしました。

【解決】

要素『平面図表示』の表示フロアを『関連フロア全体→配置フロアのみ』に変更することで解決しました。

【原因】

要素を下階にも被るように配置していたため、『関連フロアすべて』だと当該階の平面図に関連フロア要素として下階要素の線も表示されておりました。

要素自体の包絡処理が適切に実行されていても、平面図に表現する際には注意が必要でした......
