ビュー登録時に［表現の上書きセット］を利用すれば、1つのモデルを使って様々な図面やパースを表現することが可能です。
「木製建具」、「収納扉」、「フローリング」の3つの要素の仕上げを変化させて3種類のカラーパターンのインテリアパースを作成してみましょう。
作成するには次の4つの過程が必要になります。
| 1. 材質を変化させたい要素を分類する。 →［分類マネージャー］ 2. 1.で分類した要素の材質を変化させるルールを作る →［表現の上書きルール］ 3. 2.で作成したルールーをまとめてセットにする。 →［表現の上書きセット］ 4. 3.のセットを登録する。 →［ビュー登録］ |
1.［分類マネージャー］
［オプション］＞［分類マネージャー］の［分類マネージャー］ダイアログボックスを使用します。

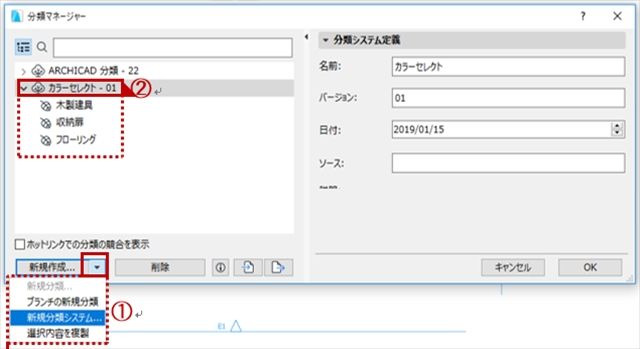

①［新規作成］から［新規分類システム］を選択し「カラーセレクト」と名前をつけ作成します。
②作成した「カラーセレクト」を右クリックし［ブランチの新規分類］を選択し、［ＩＤ］に「木製建具」「収納扉」「フローリング」とそれぞれ入力し作成します。
作成した分類をモデルの要素に割り当てます。

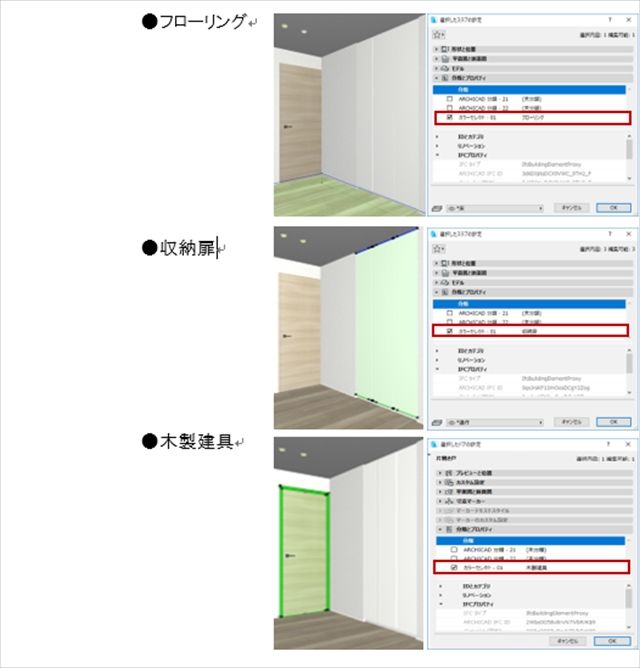

各要素の設定ダイアログボックスで［分類とプロパティ］の「カラーセレクト」にチェックを入れ登録した分類を選択します。
2.［表現の上書きルール］
［ドキュメント］＞［表現の上書き］＞［表現の上書きルール］の［表現の上書きルール］ダイアログボックスを使用します。
①［新規作成］をクリックし「*フローリングをダークカラーに」と名前をつけルールを作成します。②③
④作成したルールを選択状態にします。
①［追加］をクリックし［分類］＞「カラーセレクト」を追加します。②③
④［ブランチに含まれる］条件の値に「フローリング」を選択します。［要素タイプ］の条件は「全てのタイプ」とします。
⑤［上書きスタイル］パレットの［材質］にチェックを入れ材質を選択します。
同様にして9パターンの［表現の上書きルール］を作成します。
（新規作成時に［ルールを複製］にチェックを入れると作業が短縮できます）
3.［表現の上書きセット］
［ドキュメント］＞［表現の上書き］＞［表現の上書きセット］の［表現の上書きセット］ダイアログボックスを使用します。
①［新規作成］をクリックして、「カラーセレクト_ダーク」という名前をつけセットを作成します。
②作成したセットを選択状態にして［追加］をクリックし登録されている［表現の上書きルール］の一覧から適用させたいルールを選択します。（上から順番に適用されます）
同様にして3種類の［表現の上書きセット］を作成します。
4.［ビュー登録］
3Ｄウィンドウにモデルを表示し登録するパースアングルを決定します。
①クイックオプションバーの［表現の上書きセット］は「カラーセレクト_ダーク」を選択します。

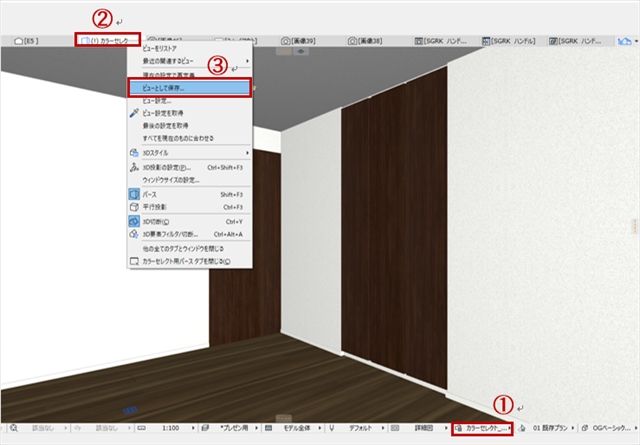

②3Ｄウィンドウのタブを右クリックして［ビューとして保存］を選択します。③
同様に3種類の［表現の上書きセット］を切り替えてビューを登録します。
［ビュー設定］ダイアログボックスの設定は次のようになります。
ビュー登録した3種類のパースは、ナビゲーターの［ビュー一覧］に保存されます。
