ARCHICAD20用カスタム作成したドアをキープランに対応させる方法

[toh]

この記事では、カスタム建具をキープランに対応させる方法について説明します。自作の窓やドアオブジェクトにGDLスクリプトを追加する事で、キープランが表示されるようになります。
ARCHICAD20より、モデル表示オプションの設定が変更になり、「日本語版ライブラリの詳細レベル」で建具記号の表示の切り替えを行うようになりました。ARCHICAD19での「組み立て要素オプション」で建具記号表示の切り替えを行いたい場合は、ArchiCAD19用カスタム建具をキープランに対応させる方法を参照ください。
以下の手順に従ってください。

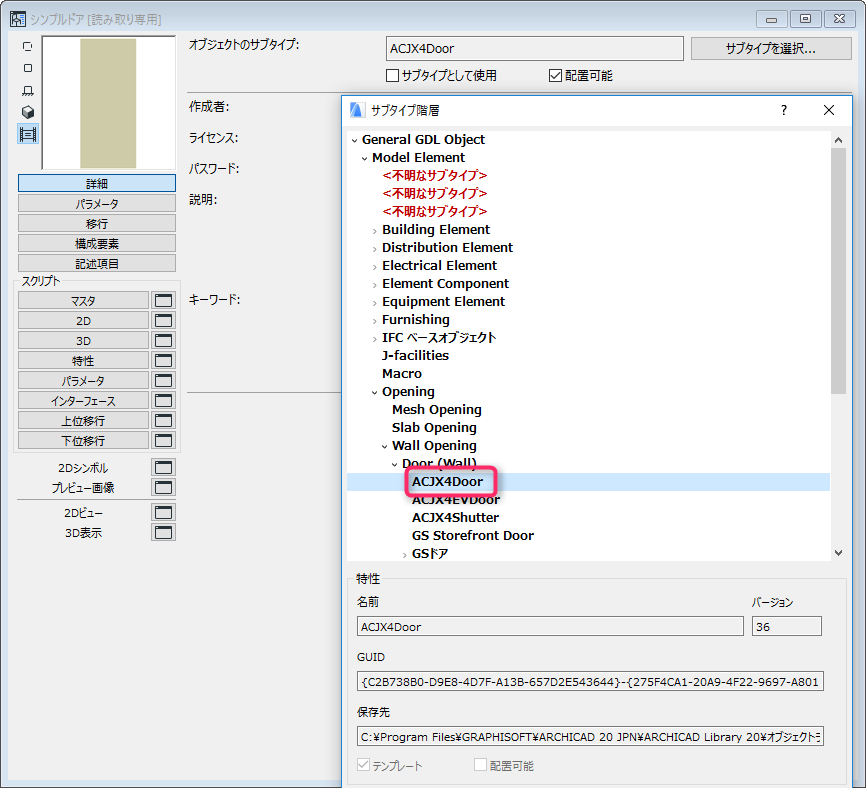

１．保存した建具を開き、サブタイプを日本建具に設定します（例：ドアの場合、「ACJX4Door」）。

[ドアのサブタイプ]

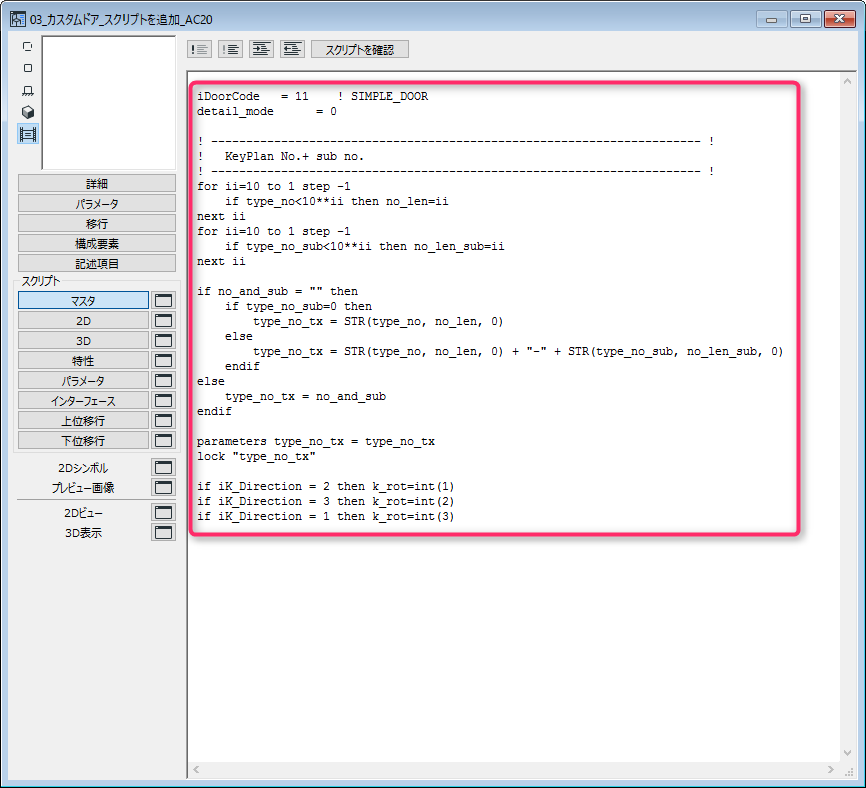

2.自作建具の「マスタスクリプト」に以下のスクリプトを貼り付けます。

[ドアのマスタスクリプト]

!------------ For Window Marker -----------------------
iDoorCode   = 11	! SIMPLE_DOOR
detail_mode      = 0
! ---------------------------------------------------------------------- !
! 	KeyPlan No.+ sub no.
! ---------------------------------------------------------------------- !
for ii=10 to 1 step -1
	if type_no<10**ii then no_len=ii
next ii
for ii=10 to 1 step -1
	if type_no_sub<10**ii then no_len_sub=ii
next ii
if no_and_sub = "" then
	if type_no_sub=0 then
		type_no_tx = STR(type_no, no_len, 0)
	else
		type_no_tx = STR(type_no, no_len, 0) + "-" + STR(type_no_sub, no_len_sub, 0)
	endif
else
	type_no_tx = no_and_sub
endif
parameters type_no_tx = type_no_tx
lock "type_no_tx"
if iK_Direction = 2 then k_rot=int(1)
if iK_Direction = 3 then k_rot=int(2)
if iK_Direction = 1 then k_rot=int(3)



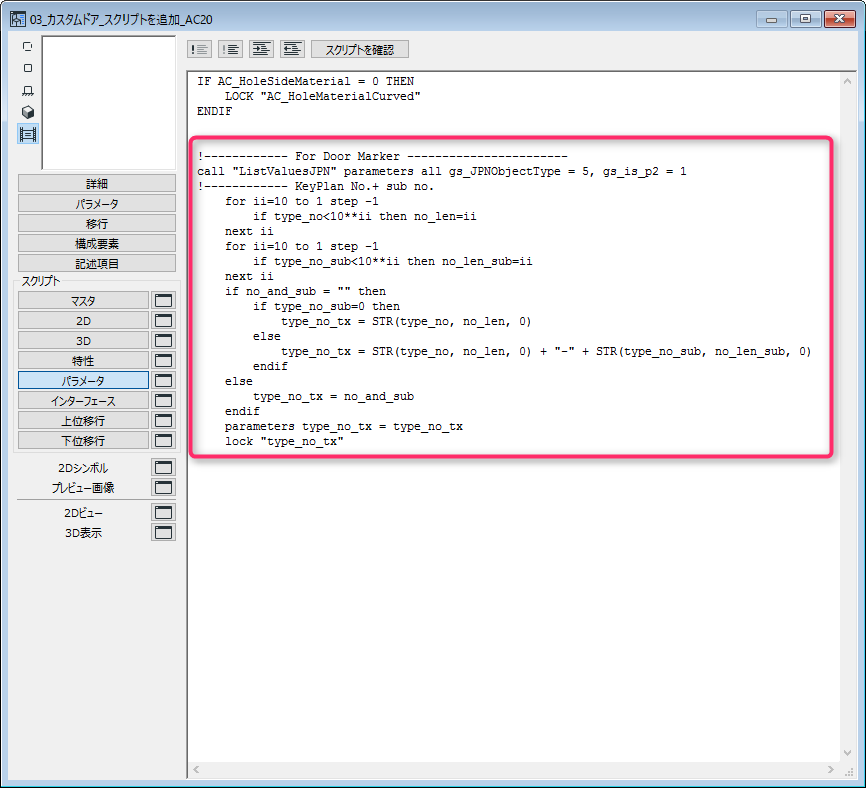

3.自作建具の「パラメータスクリプト」に以下のスクリプトを貼り付けます。

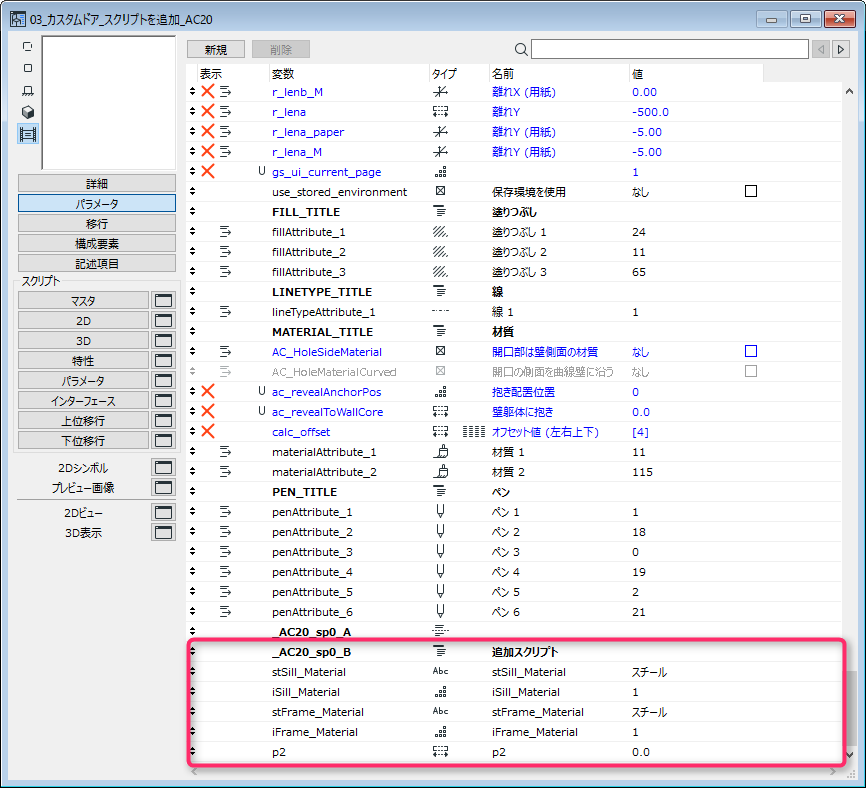

ドアの場合：ドア用デフォルトパラメータ追加
ドアの場合は以下のデフォルトパラメータを追加する必要があります：


追加するパラメータ

stSill_Material（テキスト型）

iSill_Material（整数型）

stFrame_Material（テキスト型）

iFrame_Material（整数型）

p2（長さ型）


[ドアのパラメータスクリプト]

!------------ For Door Marker -----------------------
call "ListValuesJPN" parameters all gs_JPNObjectType = 5, gs_is_p2 = 1
!------------ KeyPlan No.+ sub no.
	for ii=10 to 1 step -1
		if type_no<10**ii then no_len=ii
	next ii
	for ii=10 to 1 step -1
		if type_no_sub<10**ii then no_len_sub=ii
	next ii
	if no_and_sub = "" then
		if type_no_sub=0 then
			type_no_tx = STR(type_no, no_len, 0)
		else
			type_no_tx = STR(type_no, no_len, 0) + "-" + STR(type_no_sub, no_len_sub, 0)
		endif
	else
		type_no_tx = no_and_sub
	endif
	parameters type_no_tx = type_no_tx
	lock "type_no_tx"

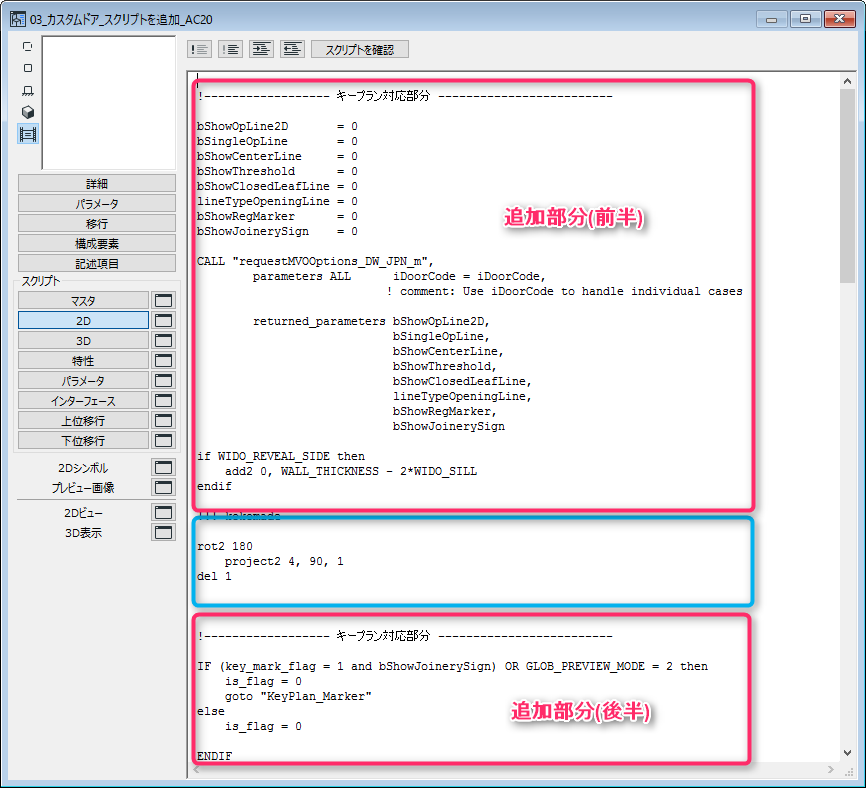

4.自作建具の「２Dスクリプト」に以下のスクリプトを貼り付けます。

ドアの平面形状は、2Dスクリプト内に記述されている必要があります。2Dシンボルに記載されている場合は、2Dスクリプト内に記述してください。
[ドアの2Dスクリプト]

[追加部分(前半)]

!------------------ キープラン対応部分 -------------------------
bShowOpLine2D       = 0
bSingleOpLine       = 0
bShowCenterLine     = 0
bShowThreshold      = 0
bShowClosedLeafLine = 0
lineTypeOpeningLine = 0
bShowRegMarker      = 0
bShowJoinerySign    = 0
CALL "requestMVOOptions_DW_JPN_m",
		parameters ALL      iDoorCode = iDoorCode,
					       ! comment: Use iDoorCode to handle individual cases
		returned_parameters bShowOpLine2D,
					        bSingleOpLine,
					        bShowCenterLine,
					        bShowThreshold,
					        bShowClosedLeafLine,
					        lineTypeOpeningLine,
							bShowRegMarker,
							bShowJoinerySign
if GLOB_PREVIEW_MODE = 2 then
	goto 1000
endif
if WIDO_REVEAL_SIDE then
	add2 0, WALL_THICKNESS - 2*WIDO_SILL
endif

[追加部分(後半)]

!------------------ キープラン対応部分 -------------------------
1000:
IF (key_mark_flag = 1 and bShowJoinerySign) OR GLOB_PREVIEW_MODE = 2 then
	is_flag = 0
	goto "KeyPlan_Marker"
else
	is_flag = 0
ENDIF
END
"KeyPlan_Marker":
add2 0, WIDO_SILL
!____________________________ Symbol marker __________________
	if GLOB_PREVIEW_MODE = 2 then
		if fl_symbol then
			is_flag = 0
		else
			is_flag = 1
		endif
	endif
	if scale_link_label then
		if GLOB_SCALE > 50 then
			marker_type =0
		else
			marker_type =1
		endif
	else
		if iKey_Mark_Type = 1 then
			marker_type = 0
		else
			marker_type = 1
		endif
	endif

	CALL "AC14_symbol_marker" PARAMETERS k_dia = k_dia, \
		k_line = k_line,
		k_lenb = k_lenb,
		k_lena = k_lena,
		k_lenc = k_lenc,
		fsize_flag = fsize_flag,
		fsize = fsize,
		k_notation1 =k_notation1,
		n_offx1 =n_offx1,
		n_offy1 =n_offy1,
		k_notation2 =k_notation2,
		n_offx2 =n_offx2,
		n_offy2 =n_offy2,
		k_notation3 = k_notation3,
		n_offx3 =n_offx3,
		n_offy3 =n_offy3,
		k_notation4 =k_notation4,
		n_offx4 =n_offx4,
		n_offy4 =n_offy4,
		pen_text = pen_marker,
		pen_symbol = pen_marker,
		pen_fill = keyplan_fill_pen,
		type_fill = keyplan_fill_type,
		keyplan_fill_bg_pen = keyplan_fill_bg_pen,
		fontType = fontType,
		type_symbol = stD_Type_Name,
		type_no = type_no_tx,
		globid = GLOB_ID,
	 	stD_Lock_Type = stD_Lock_Type, iD_Lock_Type = iD_Lock_Type,
	 	e_offx =e_offx,
	 	e_offy =e_offy,
		k_idflag = k_idflag,
		fill_flag= bKeyplan_fill,
		marker_type = marker_type,
		op_height = B,
		is_flag = is_flag,
		ltype_marker = ltype_marker,
		wd_show_size = wd_show_size,
		size_anno_x = size_anno_x,
		size_anno_y = size_anno_y,
		A = A,
		paper_scale	= paper_scale,
		ex_fsize		= ex_fsize,
		wd_fsize		= wd_fsize,
		k_dia_paper 	= k_dia_paper,
		k_lenb_paper  = k_lenb_paper,
		k_lena_paper  = k_lena_paper,
		k_lenc_paper  = k_lenc_paper,
		n_offx1_paper = n_offx1_paper,
		n_offy1_paper = n_offy1_paper,
		n_offx2_paper = n_offx2_paper,
		n_offy2_paper = n_offy2_paper,
		n_offx3_paper = n_offx3_paper,
		n_offy3_paper = n_offy3_paper,
		n_offx4_paper = n_offx4_paper,
		n_offy4_paper = n_offy4_paper,
		size_anno_x_paper = size_anno_x_paper,
		size_anno_y_paper = size_anno_y_paper,
		k_dia_M		= k_dia_M,
		k_lenb_M	= k_lenb_M,
		k_lena_M	= k_lena_M,
		k_lenc_M	= k_lenc_M,
		n_offx1_M	= n_offx1_M,
		n_offy1_M	= n_offy1_M,
		n_offx2_M	= n_offx2_M,
		n_offy2_M	= n_offy2_M,
		n_offx3_M	= n_offx3_M,
		n_offy3_M	= n_offy3_M,
		n_offx4_M	= n_offx4_M,
		n_offy4_M	= n_offy4_M,
		size_anno_x_M = size_anno_x_M,
		size_anno_y_M = size_anno_y_M,
		k_rot_ang=k_rot_ang
del top
