目地オブジェクト
特徴
壁に目地を配置することができます。 コーナー壁端部への配置や、モデル表示オプションでの制御に対応しています。
メニュー
Extensions JPN > ライブラリ > 壁目地
窓ツール>内蔵ライブラリ>ExtensionsLibrary.apx
使い方
- 窓ツールで壁目地を選択し、作成した目地に合わせて設定を調整します。（配置後に変更も可能）
- 目地を作成したい壁に対して配置します。(配置したい側が太陽マーク、外側矢印となるようにしてください)
コーナー壁端部付近
目地オブジェクトを、壁の端まで配置すると、対応可能です。
 |
 |
モデル表示オプションでの制御

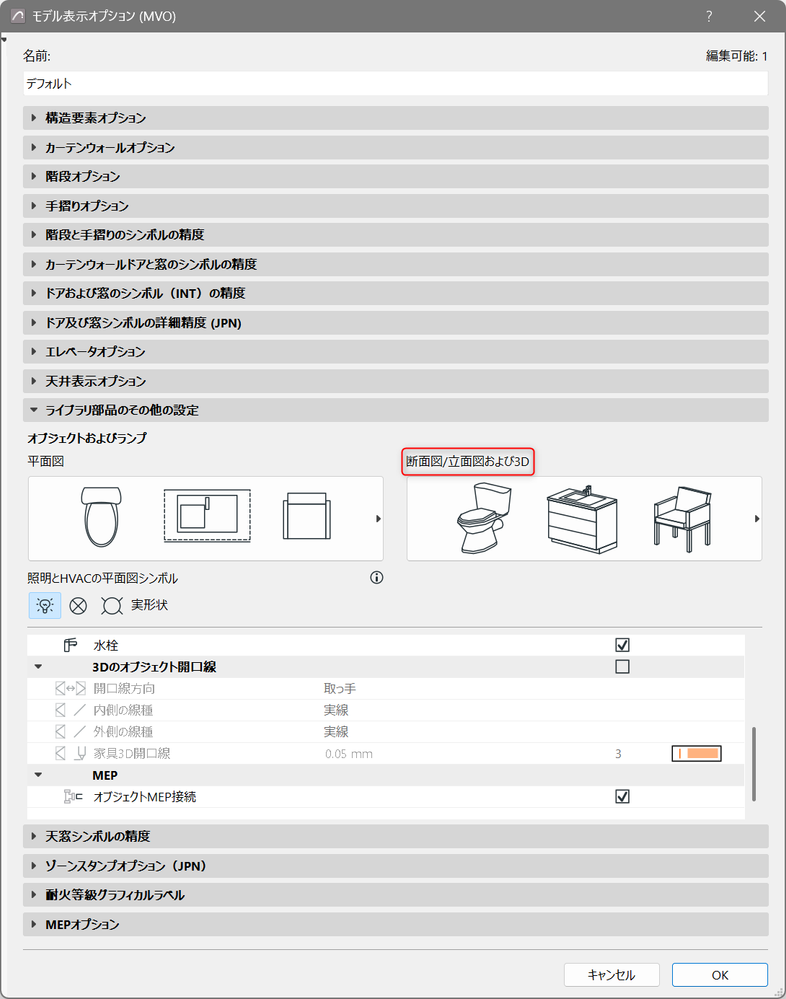

オブジェクトの設定で、『３D表示のオブジェクトMVOを上書き』をオフにしておきます。 モデル表示オプションの『オブジェクトとランプの詳細レベル』の『3Dおよび断面/立面図』に応じた表示となります。
 |
 |
- 詳細：詳細表示
- 簡略：単線表示（ペンはシンボル線ペンの設定で変更できます。）
- スキーム：非表示
 |
 |
制限事項
- 断面形状を使用した壁に目地を配置した場合、正しく目地が入らない場合があります。
