MEPライブラリとカスタムオブジェクトの作成

0 件のいいね!

MEP Designerには、グローバルライブラリが同梱されています: a collection of library packages that contains あらかじめ設定されたパラメトリックな機器端末、そして付属品が収録されているライブラリパッケージ群です。
また、追加のオブジェクトを(そのプロジェクトのみに保持されるように)追加・埋め込みしたり、独自のカスタム ライブラリを作成して、必要に応じて任意のプロジェクトにリンクしたりすることもできます。 読み込み済みコンテンツを表示および管理するには、[ファイル] > [ライブラリとオブジェクト] > [ライブラリ マネージャー] からライブラリマネージャーを開きます。






MEP Designerにおけるオブジェクトと機器

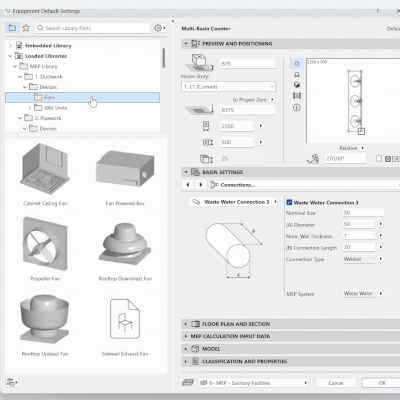

MEP Designer_Equipments.gif
MEPワークフローでは、汎用オブジェクトと専用のMEP ライブラリ要素を使用します。



機器、端末および付属品はMEPワークフロー用に最適化されており、ルートへの接続、システム設定の継承、および正しい継手形状の生成を自動的に行います。



システムに参加させる必要がある実際のMEPデバイスを配置する場合は、これらを使用します。



一方オブジェクトは、汎用コンテンツや建築コンテンツを配置するためのものであり、システム設定を継承せず、MEPルートに接続することもできません。



オブジェクト ライブラリには、MEP互換部品や、配置したオブジェクトを選択して「選択内容を機器に変換」コマンドを使用することで機器に変換できるオブジェクト(オブジェクトの種類による)が含まれている場合があります。



カスタム機器と2Dシンボルの作成



標準ライブラリに必要なコンポーネントが含まれていない場合は、独自のMEP関連オブジェクトやシンボルを作成できます。
一般的な手順は、まずジオメトリをモデリングし、その後、わかりやすい2Dシンボルを含めてGDLオブジェクトとしてライブラリに保存する方法です。






3D形状をモデリング



  • 基本モデリングツール(スラブ、モルフ、シェル、梁、柱)を使用して、必要な形状を正しいサイズで作成します。
  • 必要に応じてMEP 接続を追加します。
    • 平面図または3Dで要素を選択します。
    • MEPライブラリからMEP接続オブジェクトを選択し、ダクト/配管/ケーブルトレーを接続したい位置に配置します。
    • MEP接続の設定ダイアログを開き、次を設定します。
      • 接続タイプ/クラス(ダクト、配管など): 対象とするシステムに合わせて設定します。
      • メーカーの仕様に合わせて直径/サイズおよび長さを設定します。
      • 必要に応じてMEPシステムを設定するか、接続されるルートにシステムを継承させます。

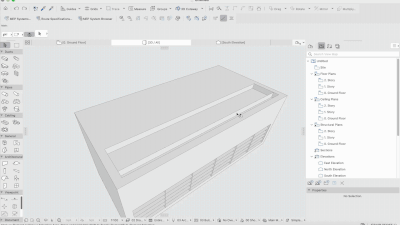

カスタムMEP部品として保存



  • 3D要素を選択します。
  • [ファイル] > [ライブラリとオブジェクト] > [選択内容を保存] > [MEP部品]を実行します。
  • 「Manufacturer XYZ AHU 1200」など、わかりやすい名前を付けます。
  • [タイプ]ドロップダウンリストからサブタイプを選択します。
  • [保存]をクリックします。
  • 新しいMEPオブジェクトは、選択したサブタイプのツール設定から使用できるようになります。






2Dシンボルを作成



  • 平面図に切り替え、線、円弧、塗りつぶし、テキストを使用してシンボルを作成します。
  • 2D図形を3Dモデルの投影位置に合わせ、わかりやすい平面図シンボルになるように調整します。
  • 作成したシンボル図形を選択します。
  • [ファイル] > [ライブラリとオブジェクト] > [選択内容を保存] > [MEPシンボル]を実行します。
  • ファイル名を入力し、[保存] をクリックします。
  • シンボルを置き換えたいMEPオブジェクト(例: このバルブ)を選択し、オブジェクト設定を開きます。

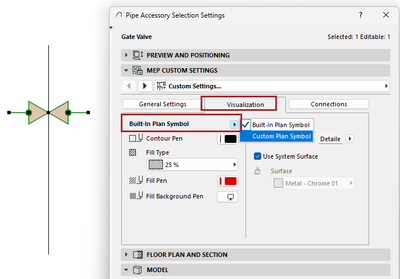

  • MEPの[カスタム設定] ページで [ビジュアライゼーション] タブに移動します。[組み込み平面図シンボル] の代わりに [カスタム平面図シンボル] を選択します。
  • ポップアップから、保存したカスタムMEPシンボルを選択します。
  • [保存]をクリックします。



外部オブジェクトのインポート



多くのメーカーは、IFCやRevitなどの形式でBIMコンテンツを提供しています。MEP Designerを使用すると、これらのオブジェクトをプロジェクトに取り込み、システムや図面と整合させることができます。

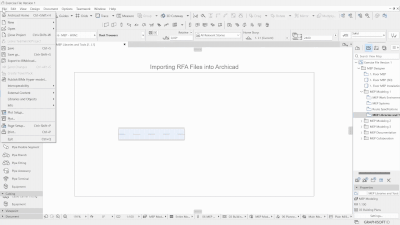

Revitコンテンツのインポート





IFCコンテンツのインポート



  • [ファイル] > [互換性] > [統合] > [ファイルから統合](平面図ビューでのみ使用可)を実行します。
  • IFC ファイルを選択し、ドロップダウンメニューからインポート変換設定(トランスレータ)を選択します。
  • インポート後、形状を単純化またはグループ化し、MEP接続を追加してから、(上記の手順に従って)MEP ライブラリ部品としてライブラリに保存できます。
  • 元データと選択したトランスレータによっては、直接「機器」としてインポートされる場合もあります。
