一階平面図兼配置図

kou2023kyo
Participant

基礎下端に敷地図を入れた場合に

1回平面図と配置図を同時に表示させる機能はありますか?

参照ではない方法で一階平面図兼配置図として出力したいのですがわかりません

この場合は敷地図を一階のフロアまで移動またはコピーしないとできないのでしょうか?

配置図兼屋根伏図なども3Dドキュメント以外でのやり方はないのでしょうか?

1件の返信1

kitada
Booster

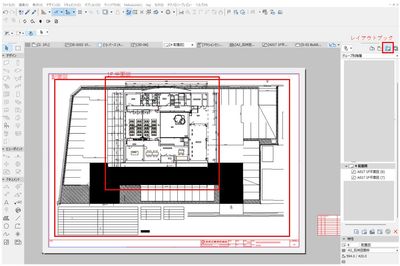

レイアウトに配置図と平面図の図面をふたつ重ねて配置するのはどうでしょうか? 

各階のところで「右クリック→ビューを保存しレイアウトに表示」でレイアウトに図面を貼り付け、縮尺を合わせて重ねます。

スクリーンショット 2023-05-15 110736.jpg

スクリーンショット 2023-05-15 111030.jpg

 こうすると、後からソースビュー設定の修正(貼り付けたレイアウトを選択→右クリック→ソースビュー設定を修正)でペン設定を変えたり、表示レイヤーのセットを変えることが可能なのでその後の修正対応もしやすいです。

スクリーンショット 2023-05-15 111115.jpg

屋根伏図の兼用も同じやり方で出来ます。
