図面を回転してレイアウトに配置する

[Michitaka Kiriki]

レイアウトに配置する前にビューを回転してから配置すると、テキストや寸法等の水平を保持させられます。

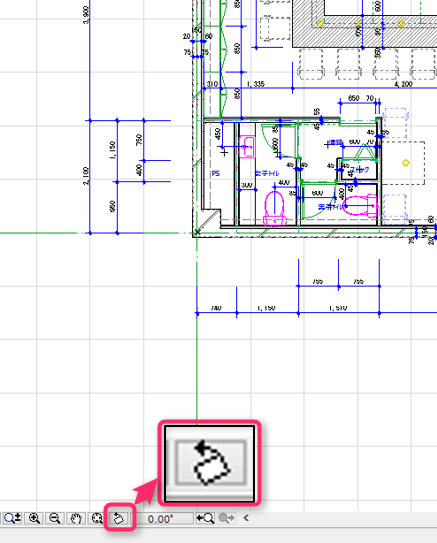

手順1:平面図のウィンドウ左下の「位置を回転」をクリックして平面図を回転させます

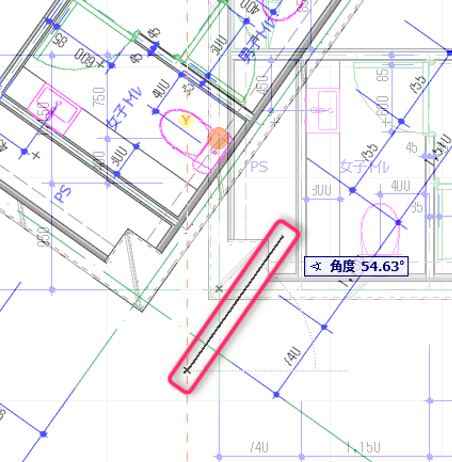

手順2:「移動とコピー」と同様に回転させたい中心点をクリックして回転させます

手順3:テキストや寸法は回転に対応して表示が変わります。ラベルやゾーンスタンプについては、オブジェクト内で回転対応が行われているものは同様に変更されます。
