【教えてください】ホットリンクできないフロアについて

[kobayashi]

構造IFCをRebroで読込み、Rebroで補強材を追加したデータをいただいたので、

IFCにして、Archicadで開いて、Archicadデータにしたデータをホットリンクしようとしたら

フロアの設定が違うので下記のような状態になってしまいました。

この場合は、フロアを追加するしか方法はないのでしょうか？

[tada · Accepted solution]

これは鉄骨のReal4データや設備データーでよくある事ですね

設備屋さんはよく梁下やスラブ下のフロアーを勝手に増やしていますよね

その場合、当社では一度、設備ifcをArchicadの別ファイルで読込んで

『検索と選択』でｍ1やｍ2に配置されている要素を選択し

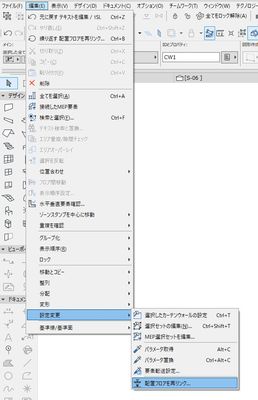

編集⇒設定変更⇒『配置フロアを再リンク』で1FLや2FLに

表示したい配置フロアに変更します。

この機能は３D的な位置は変えずに配置フロアを変更できる

便利なツールです。

その上でいらないフロアーを削除します。（削除大事です）

ホストフロアーと同じ階高設定なことを確認し

Plnやmod形式で保存し、ホットリンクをかけます。

この方法でできると思いますが

その以外に気になることが…。

ホストデーターの1番が基礎下端になっていますね

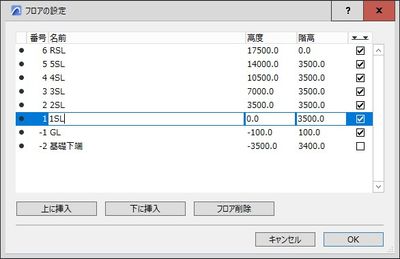

1番は高度0なので、当社では高度0を全体に変わらない1FLor1SLにしています

GLや基礎下端はVE等で変更の可能性がありますので

高度0は変更の可能性がないフロアにすることをお勧めします。

設備データーの方はきちんと、1番が1FLになっていますね
ホットリンクで1番と1番を合わせてあげる事も大事です。

下記に参考画像を貼っておきます。

 

 

[kobayashi]

フロア設定、慌ていて間違っていました。

先に気づいていただき、ありがとうございます。修正します。

当社も（私しか建築モデル描かないのですが）通常は『1＝1FL』に設定して描いてます。

フロアが増えているデータあるのですね。

良い方法を教えていただいたので早速やってみます。

本当に助かりました。ありがとうございます。

慌てるとロクなことがないですから、一休みしてから頑張ります。
