階段ツールの基本 - フライトが同じ長さのU字型階段
Michitaka Kiriki
Graphisoft
オプション
RSS フィードを購読する
新着としてマーク
既読としてマーク
ブックマーク
この話題を購読する
印刷用ページ
不適切なコンテンツを報告
2018-04-03
10:15 PM
U字型階段の配置:

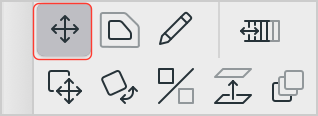

階段ツールの有効化

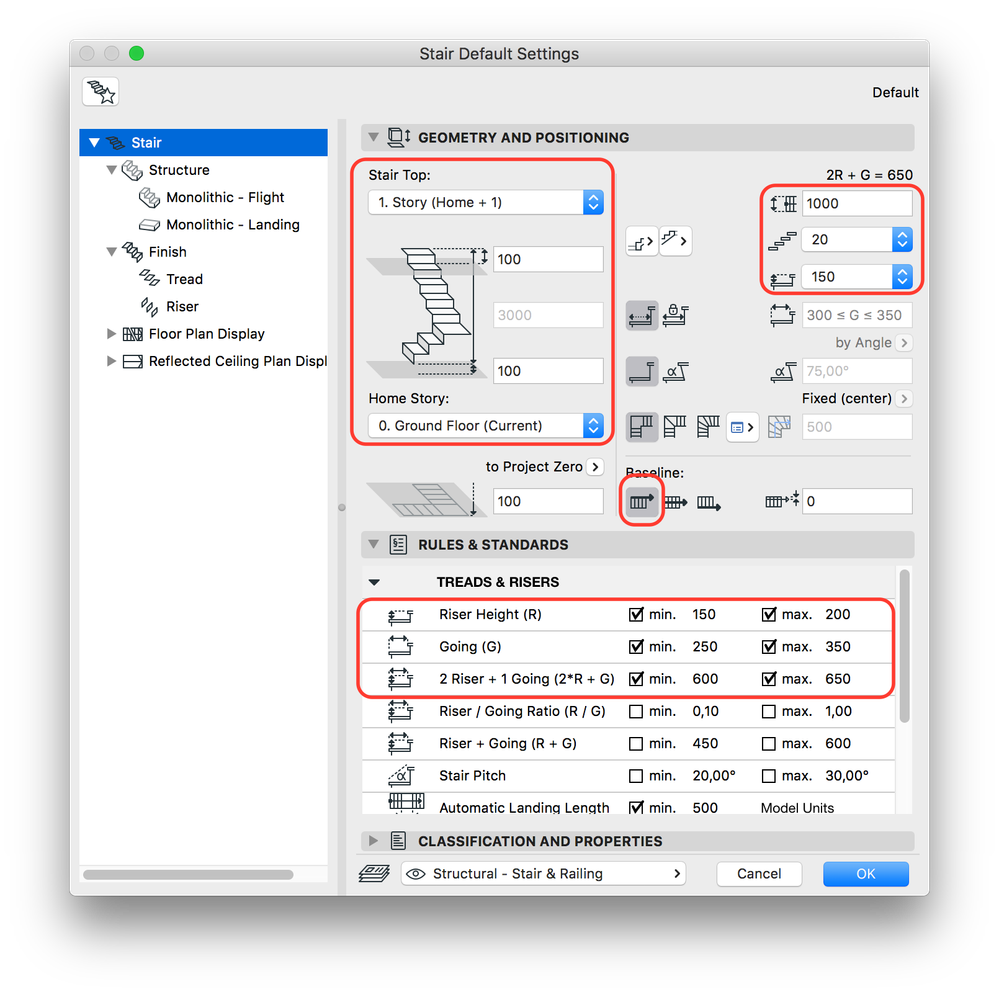

「階段のデフォルト設定」を開き、下記が設定されていることを確認します。(フロア高さ:3,000mm):
OKをクリックします。
平面図上でクリックして階段の入力を開始します。
階段の入力を開始し、最初のフライトが終了する時にクリックします(画面上のフィードバックが補助となります)。
ペットパレットから「踊り場」を選択します。カーソルを水平に移動します。
踊り場の長さになったらクリックします。
ペットパレットから「フライト」アイコンをクリックしてターンします。
ダブルクリックで階段の入力を終了します。
フライトの長さを等しくする:

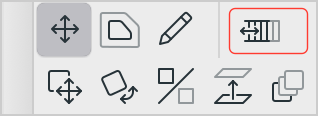

調整するためには、ペットパレットに2つのボタンがあります:
「段を調整」
「ストレッチ」
段を調整
ストレッチ
どちらのオプションも階段を選択して基準線(青い線)のホットスポットをクリックするとひょうじされます。

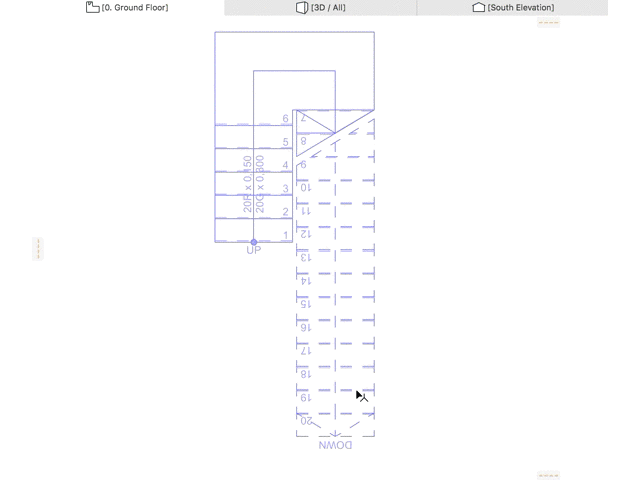

ペットパレットから「段を調整」を選択し、フライトが同じ段数になるまで(フィードバックを参照して)ストレッチします。
基準線の終端をクリックし(短いフライトの方)、それからペットパレットから「ストレッチ」コマンドを選択します。
他のフライトと同じ長さになるまでフライトをストレッチします。(スナップガイドが手助けとなります)。
この例では、フライトの長さは同じですが、対象ではありません。
対称のU字型階段の作成方法

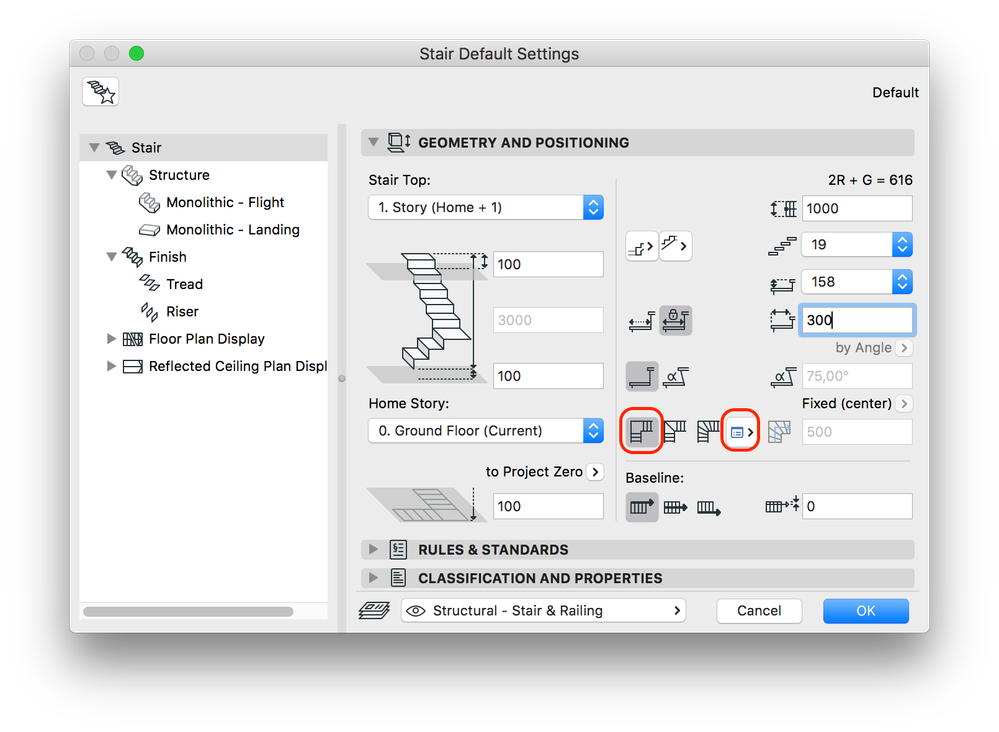

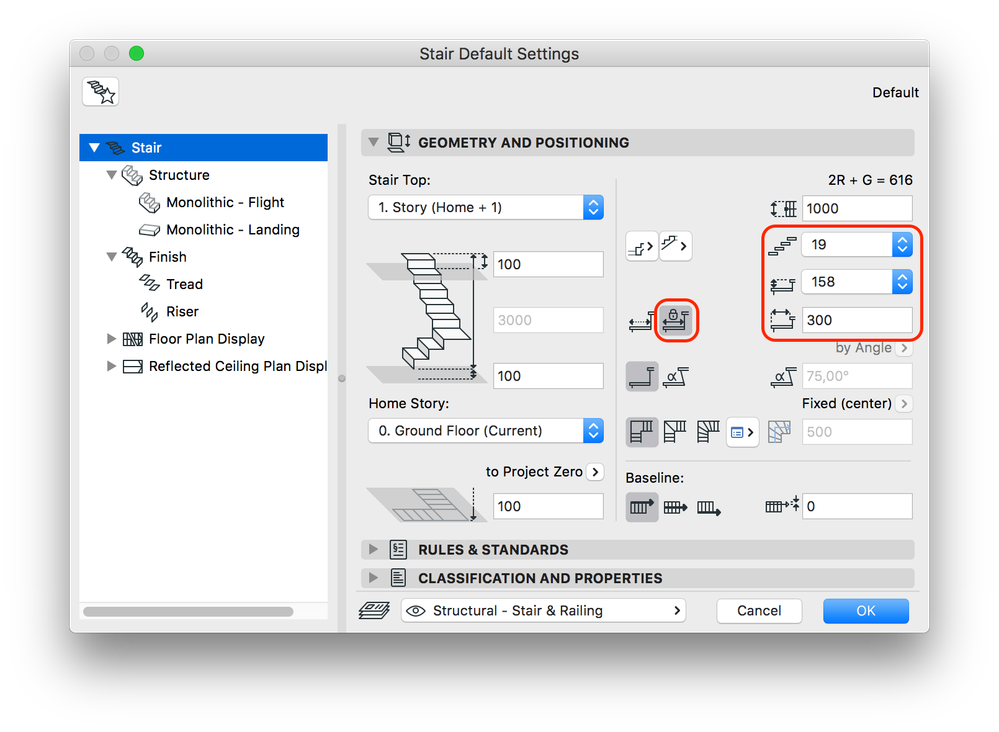

階段のデフォルト設定を開き、次の設定を行います。(先ほどの例と同じルールを適用します):
「
ターンタイプ
」として「踊り場」を選択し、設定ダイアログを開きます。
下記に変更します:
階段の入力を開始します。動画をご覧ください。
[video width="960" height="540" mp4="http://helpcenter.graphisoft.com/wp-content/uploads/2017/08/turning_type_landing.mp4"][/video]
階段が既に配置されていても回転のオフセット値を変更できます。
階段を選択します。
基準線(青い線)のホットスポットをクリックします。

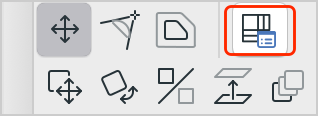

ペットパレットから「
ターンタイプオプション
」を選択します

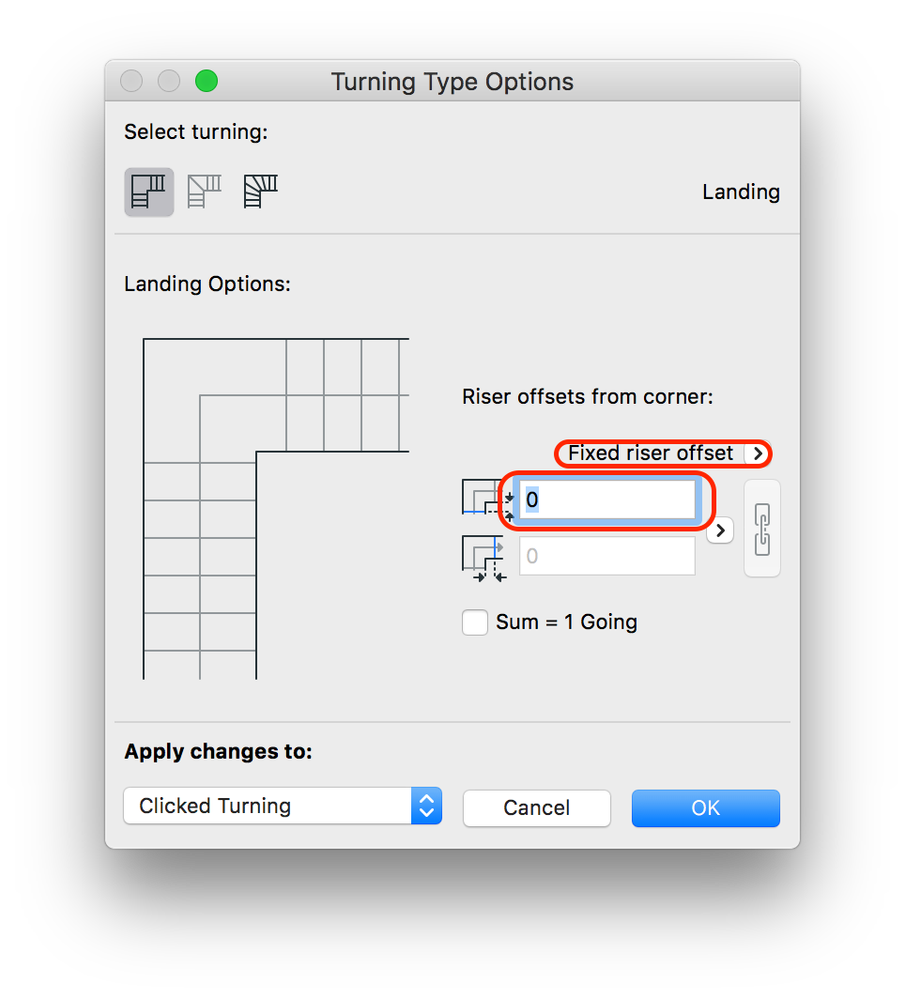

クリックしたコーナーからオフセットを追加切る「ターンタイプオプション」ダイアログが表示されます
OKをクリックします。

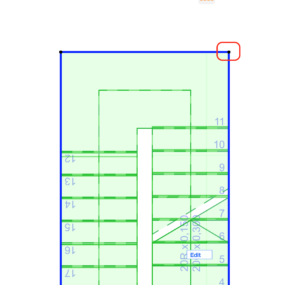

平面図で階段の他の角を選択します。
ペットパレットから「
ターンタイプオプション
」を選択します

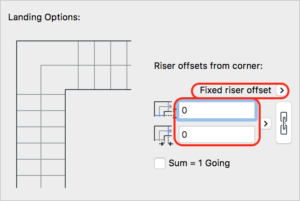

同じ設定を行い、同じ値を入力します。
OKをクリックします。
ARCHICAD YouTube チャンネルにて
手摺ツール
及び
階段ツール
のチュートリアルもご確認ください。.
