1.平面図表示

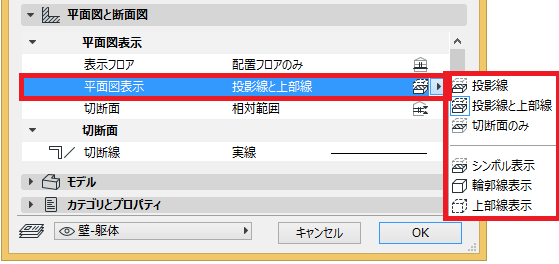

平面図の3D組み立て要素(壁、カーテンウォール、柱、梁、および屋根)は要素毎に平面図の表示設定ができます。
壁の平面図表示設定
![1-2.png 1-2.png](/t5/image/serverpage/image-id/62827i99F1E3705491FCA0/image-size/large?v=v2&px=999)

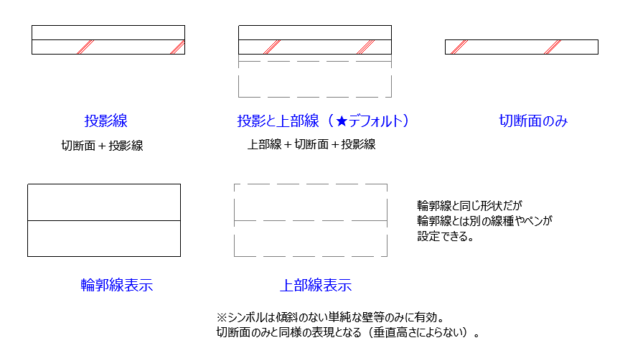

表示設定の概念と各表現
垂直な基本構造や複合構造では違いがわかりずらいですが、傾斜角度を付けたり、断面形状で表示すると表現の違いが理解しやすいと思います。
切断面とは仮想の面に沿って水平に切断したような表示です。初期値ではフロア高さ+1100で設定されています。
![2-2-620x317.png 2-2-620x317.png](/t5/image/serverpage/image-id/62828iD0F3BAE3AD479D62/image-size/large?v=v2&px=999)
![3-2-620x348.png 3-2-620x348.png](/t5/image/serverpage/image-id/62829i448CD318A8381357/image-size/large?v=v2&px=999)
2.表示フロア

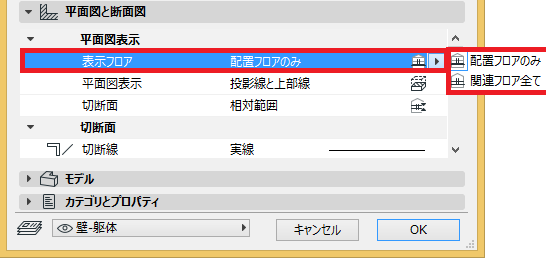

組み立て要素の表示をフロア別に制御できます。要素が存在する[関連フロア全て]か、[配置フロアのみ]のいずれかを選択します。壁は初期値では配置フロアのみとなっています。
壁の表示フロア設定
![4-2.png 4-2.png](/t5/image/serverpage/image-id/62830i62A932A9BD88220E/image-size/large?v=v2&px=999)
例)2Fバルコニー腰壁(下階垂れ壁表現)の設定例
2Fで壁の設定を行い、壁を入力します。
表示フロア:関連フロア全て
壁上部:リンク無し

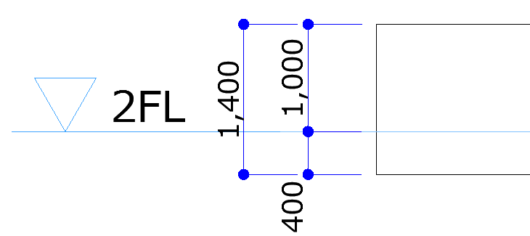

高さ+1400、下部-400

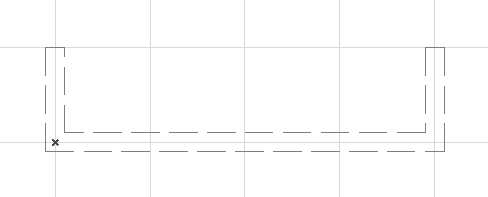

![5-2.png 5-2.png](/t5/image/serverpage/image-id/62831i5FBC295ECBC83D86/image-size/large?v=v2&px=999)
![6-2-e1501464256874.png 6-2-e1501464256874.png](/t5/image/serverpage/image-id/62832iD0CB22AEAFD0BB75/image-size/large?v=v2&px=999)
2Fの壁表示は切断面より下なので輪郭線表示となります。
![7-1.png 7-1.png](/t5/image/serverpage/image-id/62833i05840A9118236ABE/image-size/large?v=v2&px=999)
1Fの壁表示は切断面より上なので上部線表示となります。
![8-1.png 8-1.png](/t5/image/serverpage/image-id/62834iBBBC1DC1AA4130CB/image-size/large?v=v2&px=999)
