確認申請等で記載する特記事項や凡例類は、どのような方法があるでしょうか?
色々な方法があると思いますが、ここでは凡例用のワークシートを作り、テンプレートに組み込む方法をご紹介します。テンプレートに組み込むことで、常に特記事項類が記載された状態でスタートできます。
1.ワークシートを新規作成

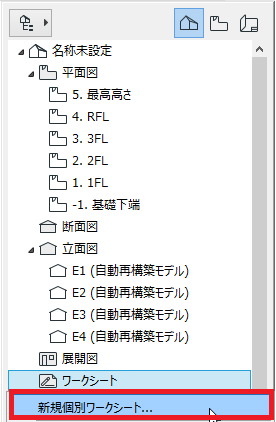

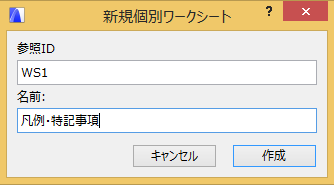

ポップアップナビゲータを開き、プロジェクト一覧のワークシートで右クリック→「新規個別ワークシート」で「凡例・特記事項」を作成します。
![1.png 1.png](/t5/image/serverpage/image-id/62983i9E9AC0DF8771D0AA/image-size/large?v=v2&px=999)
![2.png 2.png](/t5/image/serverpage/image-id/62984i0E9E0528A9549FF0/image-size/large?v=v2&px=999)
2.凡例や特記事項を作図

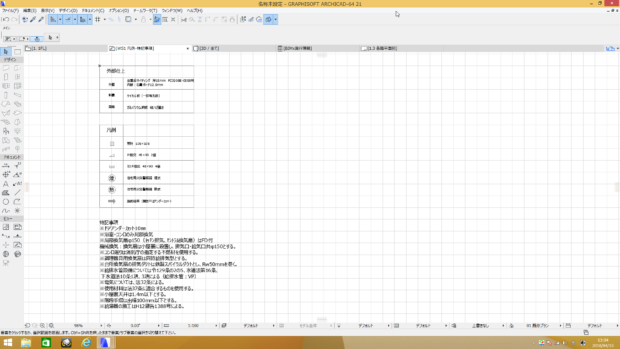

ラインツールやテキストツールで凡例や特記事項を作図します。

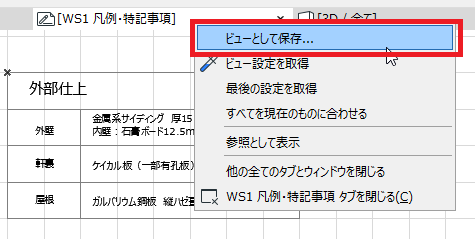

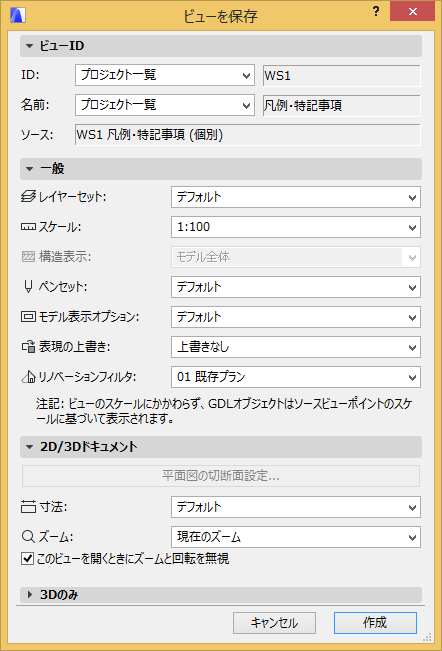

作図が終わったら、「ワークシートタブ」を右クリック→「ビューとして保存」でビューに登録します。
![3-620x349.png 3-620x349.png](/t5/image/serverpage/image-id/62985iAFD993E107FEB03D/image-size/large?v=v2&px=999)
![4.png 4.png](/t5/image/serverpage/image-id/62986i77CEECCEF78798FB/image-size/large?v=v2&px=999)
※「ファイル」→「相互運用性」→「結合」を使って、DXF等のファイルを読み込むこともできます。
![5.png 5.png](/t5/image/serverpage/image-id/62987iA659D6CC8F390350/image-size/large?v=v2&px=999)
3.レイアウトブックへの配置
まずは、レイアウトブックを用意します(今回は平面図)。
※既に平面図のビューを配置してあります。
![6-620x349.png 6-620x349.png](/t5/image/serverpage/image-id/62988i1A35C3BCAA6E49F3/image-size/large?v=v2&px=999)

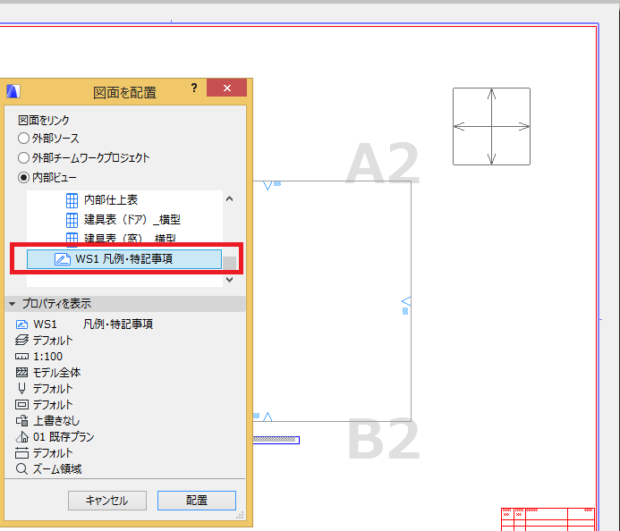

「図面ツール」を選択し、内部ビュー「凡例・特記事項」を配置します。
![7-620x531.png 7-620x531.png](/t5/image/serverpage/image-id/62989iFDFAD49383E1DE97/image-size/large?v=v2&px=999)
![8-620x292.png 8-620x292.png](/t5/image/serverpage/image-id/62990iD3F7E96DD88E87AC/image-size/large?v=v2&px=999)

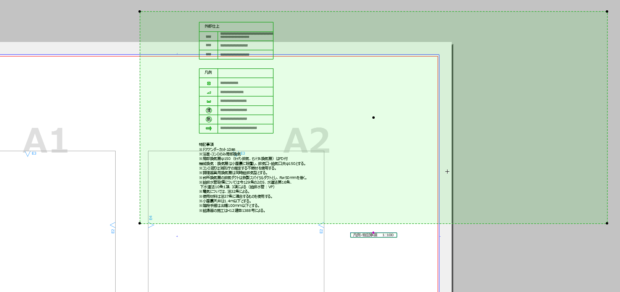

5.配置図面(凡例・特記事項)調整
配置した図面の調整を行います。配置された図面を選択し、右クリック→「選択した図面の設定」を開き、以下の調整を行い、位置を調整します。

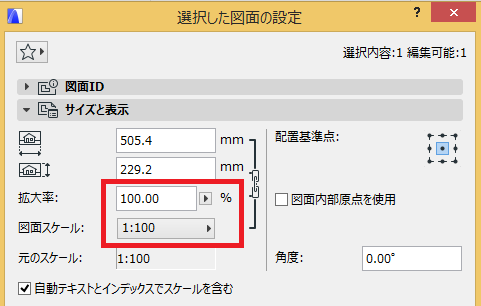

・サイズと表示:スケールまたは拡大率で調整します。
![9.png 9.png](/t5/image/serverpage/image-id/62991i4A622303DA98E522/image-size/large?v=v2&px=999)
・枠:枠を図面に合せる
![10.png 10.png](/t5/image/serverpage/image-id/62992iD06AA72601BA883D/image-size/large?v=v2&px=999)

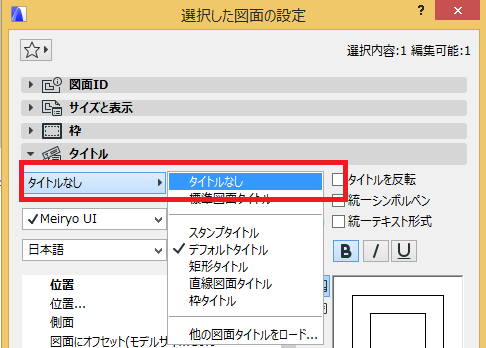

・タイトル:タイトル無し
![11.png 11.png](/t5/image/serverpage/image-id/62993iEA2A69DF83A661EC/image-size/large?v=v2&px=999)
![12-620x519.png 12-620x519.png](/t5/image/serverpage/image-id/62994i0215692ECBCF962D/image-size/large?v=v2&px=999)
6.テンプレート保存
レイアウトブックに凡例が配置された状態のテンプレートを保存します。
![13-620x370.png 13-620x370.png](/t5/image/serverpage/image-id/62995iC9B25865ED54C8BF/image-size/large?v=v2&px=999)

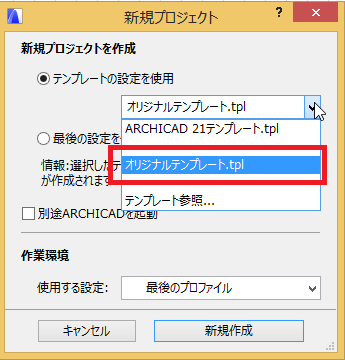

新規作成時にこのテンプレートを使用すると、凡例が配置された状態で使用できるようになります。
![14.png 14.png](/t5/image/serverpage/image-id/62996iB563339F45C90AC0/image-size/large?v=v2&px=999)
平面図完成時のレイアウトブック
