3D DWGもしくは3DSファイルを開く/保存する方法

[Michitaka Kiriki]

3Dモデリングソフトウェアには、オブジェクトを計算するためのさまざまなエンジンがあり、独自のファイル形式があります。これらのアプリケーション間の変換は通常、次の2つの方法で行われます。

• DWG/DXF形式の使用:ファイルの内容は、元のモデリングソフトウェアの変換システムによって異なります。これにより、たとえば、元のファイルの3Dサーフェスが、ブロック、ポリライン、3Dプリミティブ、リージョンなどとしてdwgに表示されるようになります。高度なソフトウェアの場合、これを設定するオプションがあります。
• 3DS形式の使用:これは、3Dデータを転送するためによく使用されるもう1つの形式です。続きを読む:3DStudio

注:DWGファイルにソリッド要素が含まれている場合は、DWG/DXF-DWG 変換設定ダイアログの参照チェックボックスで設定>開くオプション>3Dソリッド、リージョン、ボディをGDLオブジェクトに変換を有効にする必要があります。

---

Archicad » AutoCAD

3Dウィンドウが前面にあるArchicadでは、モデルを*.3DS形式に保存できます。この3Dモデルは、インサート/3DStudioファイルインポートコマンドを使用してAutoCADに配置できます。
ヒント:Archicadプロジェクトを3DStudio Maxファイルにエクスポートする方法（。3ds）

---

AutoCAD » Archicad

Archicadは3DDWGファイルをArchicadオブジェクトとして開くことができます:

方法1:DWGファイルを結合する

ファイル>相互運用性>結合...メニューに移動します。開くDWGファイルを選択してから、インポートするプロジェクトコンテンツを選択します。表示される[DXF-DWGモデルスペースの結合]ダイアログで、[モデルスペースをGDLオブジェクトとしてインポート]オプションをオンにして、モデルコンテンツを単一のGDLオブジェクトとしてインポートします。
BIMESドバイによる3DDWGファイルのマージチュートリアル:

方法2:GDLオブジェクトとして開く

ヒント:ライブラリオブジェクトを自由に編集可能なモルフ要素（Archicad 16から入手可能）に変換する:2Dまたは3Dビューでオブジェクトを選択し、デザイン>選択内容をモルフに変換に移動します。

ステップ1:オブジェクトを開く

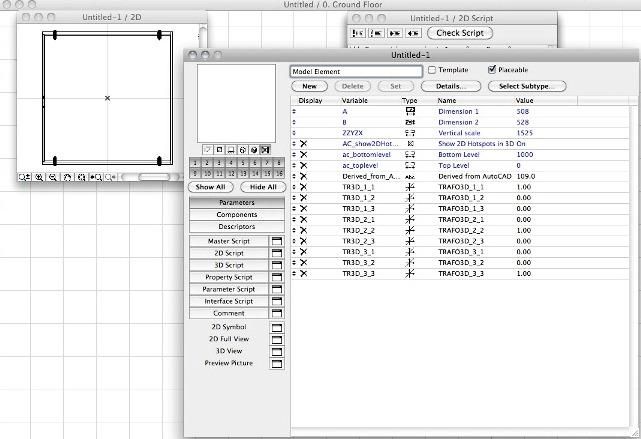

ファイル>ライブラリとオブジェクト>オブジェクトを開くを選択します。表示されるダイアログで、DWGファイルを参照して開きます。設定...ボタンをクリックすると、DWGのインポート中に使用されるDXF-DWG変換設定を確認できます。（3D DWG変換で使用されるオプションのみがリストされています。）
注:DWG変換で開くオプション/3DソリッドのGDLオブジェクトに変換オプションがチェックされていない場合、3Dソリッド、リージョン、およびボディはインポートされません。

ステップ2:オブジェクトを保存する

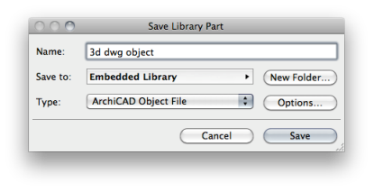

保存コマンドを使用するか、オブジェクトを開くダイアログを閉じている間に、インポートしたオブジェクトを埋め込みライブラリまたはカスタムフォルダに保存します。

ステップ3:オブジェクトを配置する

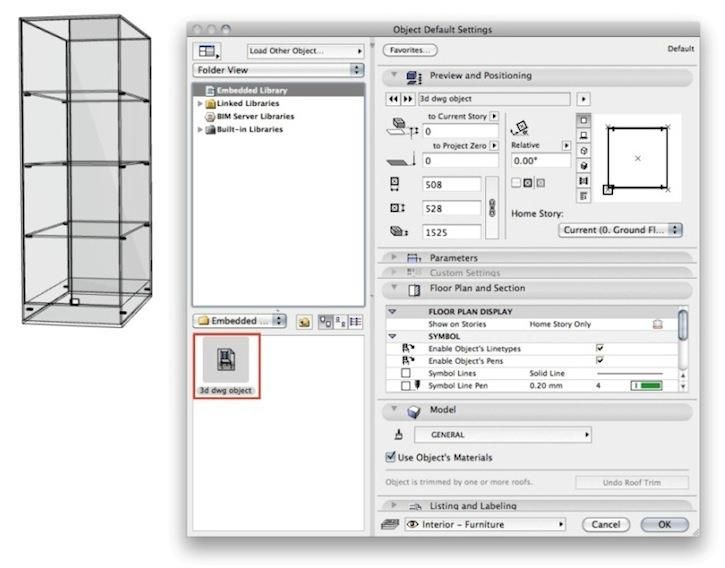

生成された3Dライブラリ部品は、オブジェクト設定ダイアログから利用できます。
OKボタンをクリックして、オブジェクトを配置します。これで、Archicadに完全な3Dオブジェクトが表示されます。
注:Archicadの交点は元のDWG交点とは異なるため、これらのオブジェクトを元のArchicad GDLライブラリ部品に置き換えると、オブジェクトの位置が悪くなる可能性があります。DWGブロックをAutoCadの0,0,0の場所に移動すると解決できます。

方法3:DWG変換中にGDLオブジェクトに変換する

DWGファイルを開くと、DWG変換設定ダイアログ>開くオプションで3Dソリッド、リージョン、ボディをGDLオブジェクトに変換オプションを選択できます。
Eric Bobrow氏によるこちらのビデオでは、メーカーのコンポーネントを3Dライブラリ部品としてインポートする方法を学習できます:
http://www.youtube.com/v/lyMg84ka_-Q
