スラブや手摺で選択要素の断面形状の取得ができないのはなぜ？

[kajitatearc]

コンクリート手摺において住戸側面と屋外側面で仕上げ材質を変えたいです。

断面形状マネージャーにて選択要素の断面形状を取得後に材質の上書きで住戸側面と屋外側面で塗り分けようとしているのですが、断面形状の取得ができません。壁や梁を編集する際は、断面形状マネージャー内の「選択要素の断面形状を取得」がアクティブになっておりますが、スラブや手摺を編集しようとすると「選択要素の断面形状を取得」がアクティブになっておらず編集できません。

スラブや手摺での断面の編集方法をご教示願います。

Operating system used: Windows

[Akira Ishida]

まず、スラブは断面形状は定義できません。
手摺についてもセグメントごとに断面形状で定義された属性を割り当てるので入力された手摺から選択要素の断面形状を取得ができないという理屈です。

[kajitatearc]

ご教示いただきありがとうございます！

材質を面ごとに使い分けたい場合、壁ツールを使用して手摺として配置すれば解決という認識で大丈夫でしょうか？

その場合、一覧表に出てくる数量表上では、手摺も壁として計上されることになるんですかね？

更問いで申し訳ありません。

[Akira Ishida]

面ごととは何のどこを指していますか？
キャプチャを貼ってください。

[kajitatearc]

キャプチャなしでわかりにくく申し訳ありませんでした。

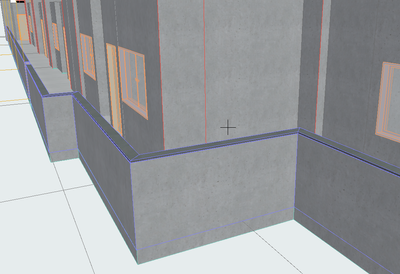

上図は、マンションの共用廊下に設けるコンクリート手摺です。

ここで「面ごと」といっているのは以下の2面です。

面その①：共用廊下側の鉛直面

面その②：屋外側の鉛直面

[ooki]

「コンクリート手摺の住戸側面と屋外側面で仕上げ材質を変える」が目的でしたら、「仕上げツール」は如何でしょうか。

デザイン補助の仕上げ作成を使用します。

①仕上作成の対象のみの、各フロア毎のレイヤーセットを作成します。

②平面で対象範囲を塗りつぶしし、塗りつぶしを選択してデザイン→デザイン補助→仕上げ作成

　仕上げ生成モード：上面、タイプ：サーフェース、属性モデル：塗装専用マテリアルを作成し選択、積算用属性：外壁を選択

　塗装専用レイヤーを選択し作成します。

③作成したオブジェクトを分解する為モルフ化し、不要な部分を削除。手摺の内外でマテリアルを変えれば完了。面積算出も容易に出来ます！

※上手く生成出来ない例

①平面時に各フロアが表示されている。→原理は不明ですが、平面上でも他フロアがレイヤにあると、他フロアも対象となります。　

②積算用属性が不明のまま。→原理は不明ですが、外壁にすると出来ます。部分の範囲なら不明でも生成可能。

以上です。参考になれば幸いです！
