平面から屋根伏図を作成

[Tatsuro Kawai]

ARCHICADで屋根伏図を作成する場合、平面から3Dドキュメントを作成すると便利です。

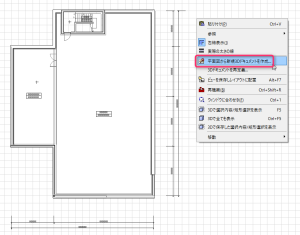

手順1: 平面図上で右クリックし、「平面から3Dドキュメントを作成」をクリック

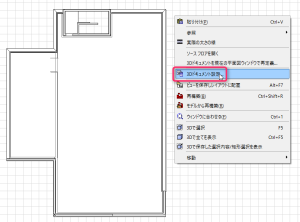

手順2: 作成された3Dドキュメント上で右クリックし、「3Dドキュメント設定」をクリック

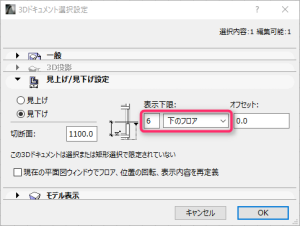

手順3: [見上げ/見下げ設定]で「下のフロア」として、GLまでのフロア数を入力

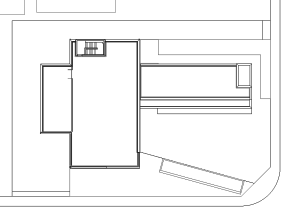

これで屋根伏図が作成できました。こちらをビューとして登録してレイアウトに配置します。
