設計者は、高度の値を2D線画の形式で測量データを受け取ることがよくあります。以下の手順に従って、2D線画に基づいて地形をモデル化します。

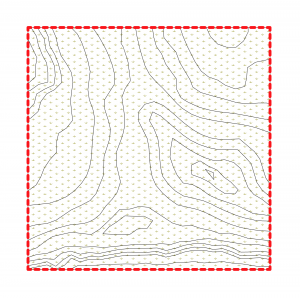

- 線画の外側の輪郭に従って、メッシュツールを使用してメッシュを作成 します

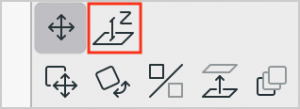

- メッシュを選択し、メッシュツールをアクティブにします

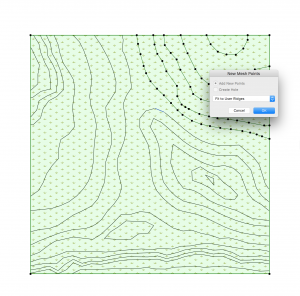

- スペースを押して等高線をクリックします（マジックワンド）。Archicadはその等高線にメッシュポイントを追加します

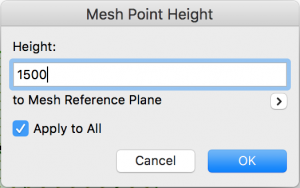

- 作成されたポイントの1つをクリックし、ダイアログに指定されたZ座標を入力します（[全てに適用]は、同じ輪郭上のすべてのポイントに同じ高さの値を追加します）。

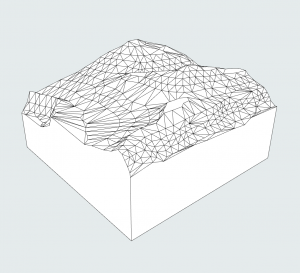

- 全ての等高線で手順を繰り返します。その結果、正しい高さのポイントを持つメッシュが得られます。
その他のTips

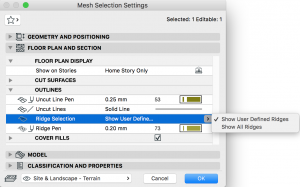

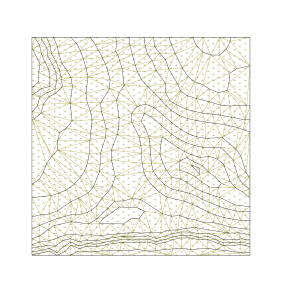

- 必要に応じて、平面図で新しい尾根線を非表示にすることができます。選択したメッシュの[設定]ダイアログを開き、[アウトライン]の下の[平面図と断面図]タブページで、[尾根の選択]パラメータ値を[ユーザー定義の尾根を表示]に設定します。

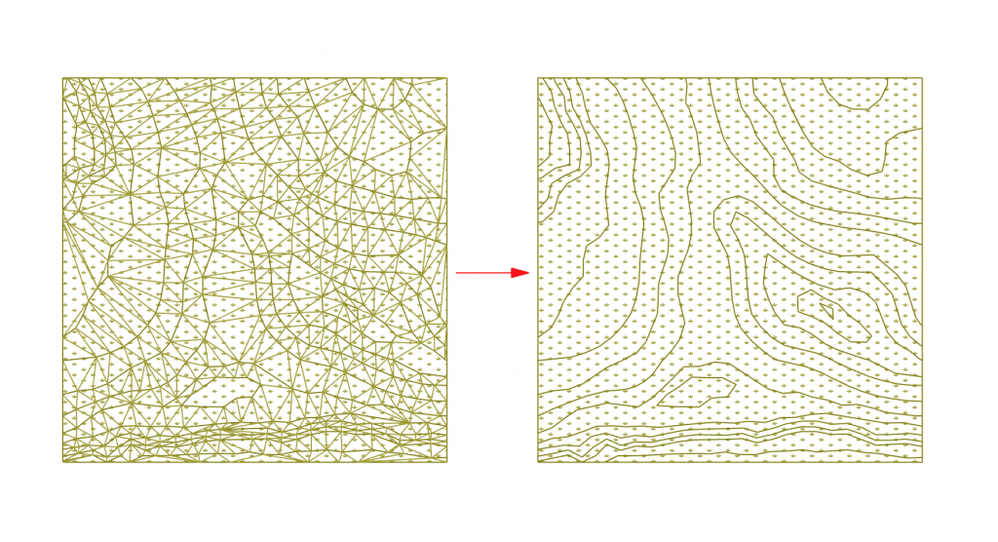

- 尾根を滑らかにすることで、3Dで表示される尾根の数を減らすこともできます。選択したメッシュの[設定]ダイアログを開き、[モデル]タブページの[3D表現]で[全ての尾根を滑らか]オプションを選択します。
- 受信した2D線画が詳細すぎて、ポリゴンが多すぎる場合はどうなりますか？あなたはそれを簡単に単純化することができます。線の整理で行う方法をご覧ください。
- 反対に、メッシュから輪郭を抽出したい場合は? 等高線を抽出する方法でどのように行うかを確認できます。
